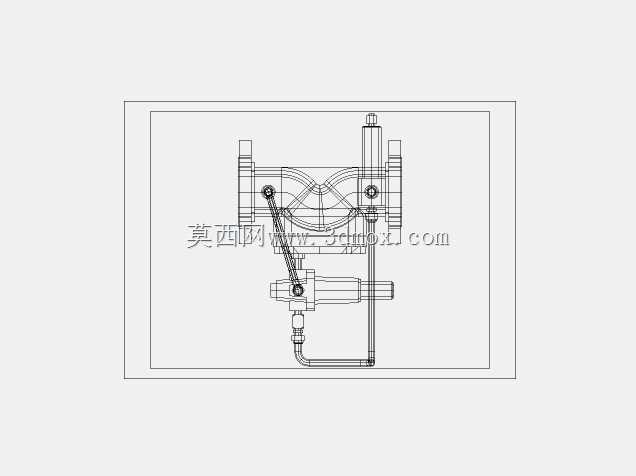

DN3英寸150磅级单端口法兰式穆尼调节阀

在石化、天然气长输、市政供水、工业蒸汽输送这类对管路压力稳定性要求严苛的场景里，这类单端口穆尼调节阀是管路压力管控的核心执行部件，主要作用是将上游高压介质节流降压到下游设定的压力区间，同时在工况波动时自动维持阀后压力稳定，避免下游管路、承压设备因超压出现泄漏、破损，也能防止压力不足导致的介质输送效率下降。

从结构设计逻辑来看，这款阀采用法兰式连接结构，公称通径为3英寸，压力等级对应150磅级RF突面法兰，安装时可直接匹配同规格的管路法兰，安装边界清晰，不需要额外制作过渡转接件，现场施工时只要保证法兰密封面平行、螺栓对角均匀预紧，就能满足密封要求。阀体采用直通式流道设计，介质从一侧法兰进入，经过阀座节流后从另一侧法兰流出，流道的曲率设计充分考虑了介质流动阻力，尽量减少紊流产生的振动和噪声，同时避免介质在阀腔内沉积，适合洁净气体、蒸汽、低粘度液体等多种介质的工况。

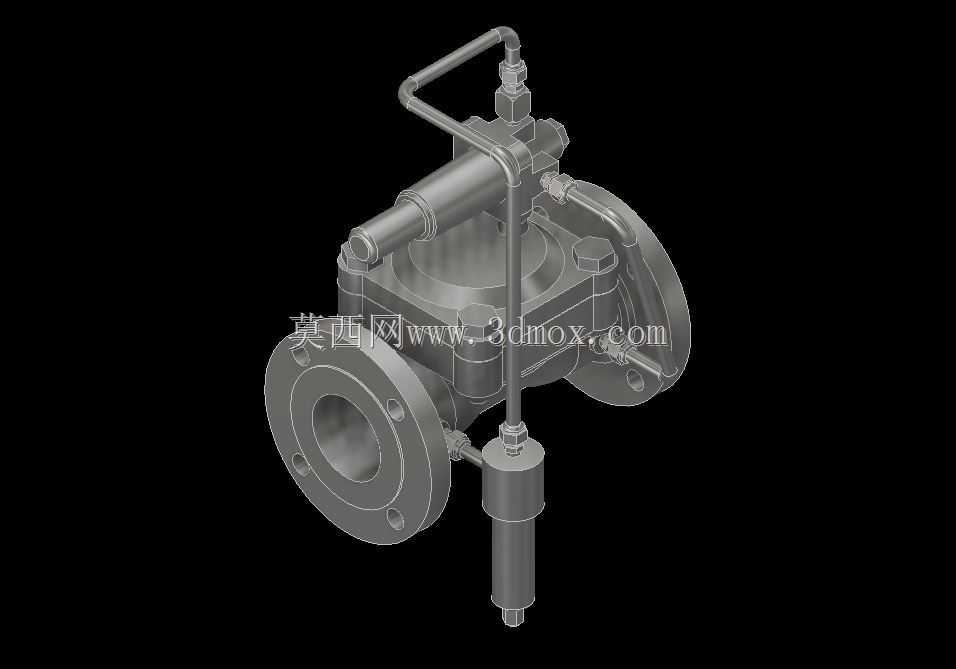

阀顶延伸出的导压管结构是这类自力式调节阀的核心设计部分，直接连通阀后压力腔与执行机构腔室，不需要额外外接气源或者电源，依靠介质自身的压力变化驱动阀芯动作，当阀后压力升高时，导压管将压力信号传递到执行膜腔，推动阀芯向关小方向动作，减小节流面积，让阀后压力回落；当阀后压力低于设定值时，弹簧力推动阀芯开大，增加介质流通量，让压力回升到设定区间，整个调节过程不需要外部动力源，可靠性极高，适合没有外接动力的偏远管段、无人值守站场使用。

建模过程中需要重点关注几个配合尺寸：法兰端的螺栓孔分布圆直径、密封面凸台高度必须严格对应150磅级3英寸法兰的标准尺寸，否则现场安装会出现孔位不对、密封失效的问题；导压管的走向要避开螺栓拆装的操作空间，避免现场维护时扳手等工具磕碰导压管造成变形泄漏；阀芯与阀座的配合面要保证同轴度，建模时要预留合理的配合间隙，既保证阀芯动作顺畅无卡滞，又要保证关闭状态下的密封性能；侧装的附属过滤部件是为了过滤介质中的细小杂质，避免杂质卡入阀芯导槽或者堵塞导压管，建模时要考虑该部件的拆装空间，方便后期维护时拆卸清洗滤网，不需要整体拆阀就能完成维护操作。

这类阀在选型匹配时，除了通径和压力等级，还要结合介质的温度、腐蚀性选择对应的阀体、内件材质，三维建模时可以通过参数化设计调整壁厚、内件尺寸，快速适配不同工况的定制需求，减少重复建模的工作量。
