带90度接头的共用水池泵结构设计

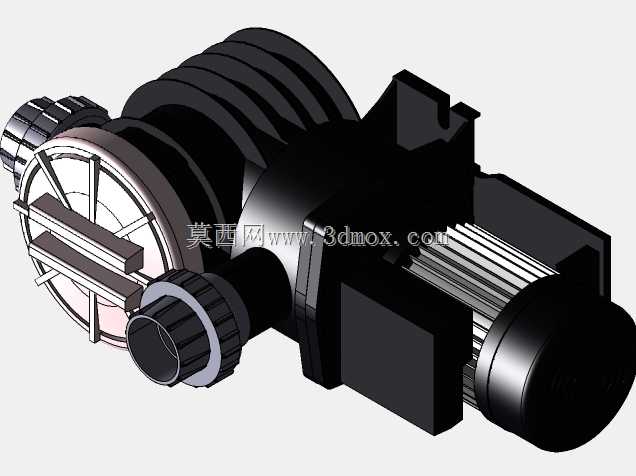

这款带90度接头的水池泵，在民用给排水、小型景观水循环、养殖池水体置换等场景中有着很高的适配性，区别于常规直连进出水口的泵型，90度侧出接头的设计能大幅缩减管路排布时的直线空间占用，尤其适合安装在池壁旁预留空间狭窄的工况，不用额外加装直角弯头转接，减少了管路接头数量也就降低了渗漏风险点。从结构设计逻辑来看，泵体的动力端与过流腔采用分体式装配结构，电机壳体的散热筋沿轴向排布，能在连续运行时保证热量顺着气流方向散出，避免长时间负载运行出现过热退磁问题。过流腔的进水端采用法兰式快接结构，密封槽内嵌的橡胶圈能在装配时形成端面密封，不需要额外缠绕生料带就能满足低压流体输送的密封要求，日常维护拆解清理叶轮杂物时也能快速拆装，不用破坏周边管路布局。90度出水接头的通径与泵腔出口通径做了等径匹配，没有做缩径处理，能避免流体在转向位置出现流速骤变引发的压损，接头外圈的防滑滚花结构方便徒手拧紧软管卡箍，不需要额外借助管钳就能完成管路对接，在小型家用场景下用户自行安装的门槛很低。安装边界方面，泵体底部的安装支脚做了加高处理，支脚的安装孔位间距适配常规民用泵的通用安装底座，替换旧泵时不需要重新打孔固定，电机尾部的接线盒做了侧向出线设计，能避免上方滴水直接淋到接线端子位置，满足户外半露天安装的防护要求。叶轮采用半开式结构设计，能通过水体中夹杂的细小纤维杂质，不容易出现叶轮缠绕卡滞的问题，泵腔内部的流道做了圆弧过渡处理，减少流体在腔体内的紊流冲击，运行时的振动和噪音都能控制在较低水平，适合临近人居区域的水池使用。在做三维建模时，各部件的装配公差都按照民用泵的行业通用标准设定，密封件的压缩量控制在合理区间，既保证密封效果又不会因为压缩量过大导致装配阻力过高，接头位置的螺纹精度满足常规管路连接的配合要求，不会出现螺纹错牙、拧入深度不足的问题。
