卫生级气动驱动高真空蝶阀结构设计

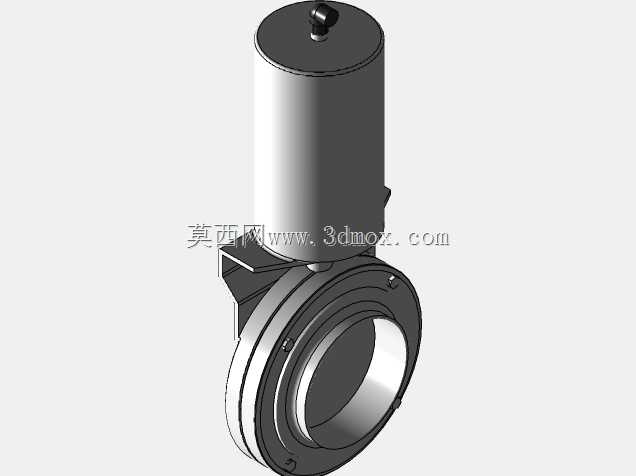

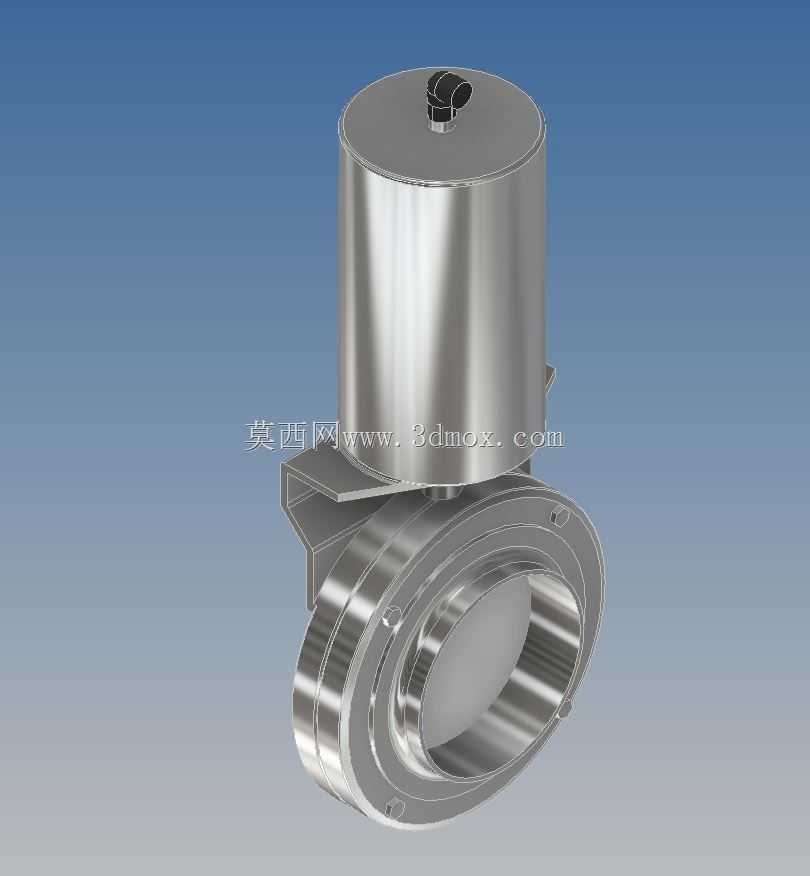

这款气动蝶阀的结构设计，首先围绕洁净管路的通断控制需求展开，整体采用立式直装的气动执行器与阀体直连结构，省去了额外的连接支架与联轴器，既压缩了整体安装高度，也避免了传动环节的间隙累积，提升了阀门启闭的响应速度与动作可靠性。执行器部分采用圆柱形不锈钢外壳，表面做镜面抛光处理，没有多余的凹槽与外露紧固件，能够避免卫生死角的积料残留，适配食品加工、生物制药、洁净真空管路这类对卫生等级有严格要求的应用场景，日常清洁消毒时可以直接冲洗外表面，不会藏污纳垢。阀体部分采用对夹式法兰连接结构，通径为DN4规格，两端的密封面做了高精度车削加工，安装时可以直接夹持在两片管路法兰之间，不需要额外的配对法兰附件，大幅降低了管路安装的空间占用与配件成本。阀板采用偏心密封结构设计，启闭过程中阀板与密封圈之间的摩擦行程极短，能够有效减少密封件的磨损，延长密封圈的使用寿命，同时保证阀门关闭时的零泄漏性能，既可以用于普通洁净流体的通断控制，也能适配低真空工况下的管路截断需求。从安装边界来看，执行器顶部预留了标准的气源接口与阀位反馈安装位，用户可以根据实际控制需求加装限位开关或者电磁阀，不需要对执行器本体做额外的打孔改装；阀体侧面的安装支耳做了加厚处理，能够承受管路安装时的螺栓锁紧力，避免长期使用后阀体变形导致的密封失效。设计过程中特意将气动执行器的输出扭矩做了1.5倍的冗余匹配，即使在管路存在一定压差、或者密封圈出现轻微老化的情况下，依然能够保证阀门可靠启闭，不会出现卡滞或者关不严的问题。整体流道采用直通式设计，阀板全开时流道没有明显的缩径与凸起结构，流体通过时的阻力损失极小，不会在阀腔内残留介质，尤其适合输送带有细小颗粒的流体介质，避免颗粒堆积在阀腔内部造成阀门卡涩。所有与介质接触的零部件均采用同牌号的不锈钢材质，避免不同金属接触产生的电化学腐蚀，同时也满足CIP在线清洗的工况要求，不需要拆解阀门就可以完成管路的整体清洁消毒，大幅降低了设备运维的工作量。
