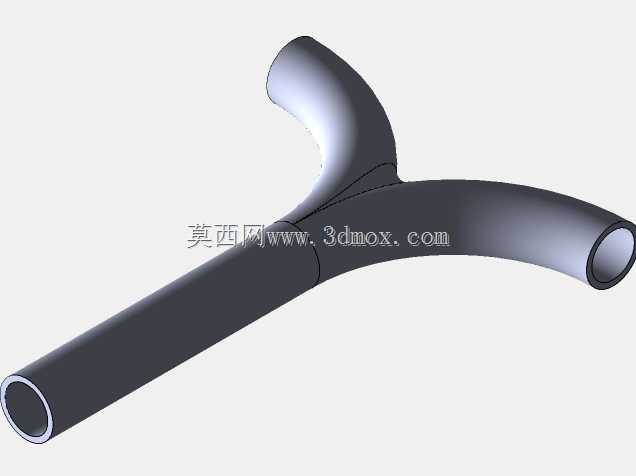

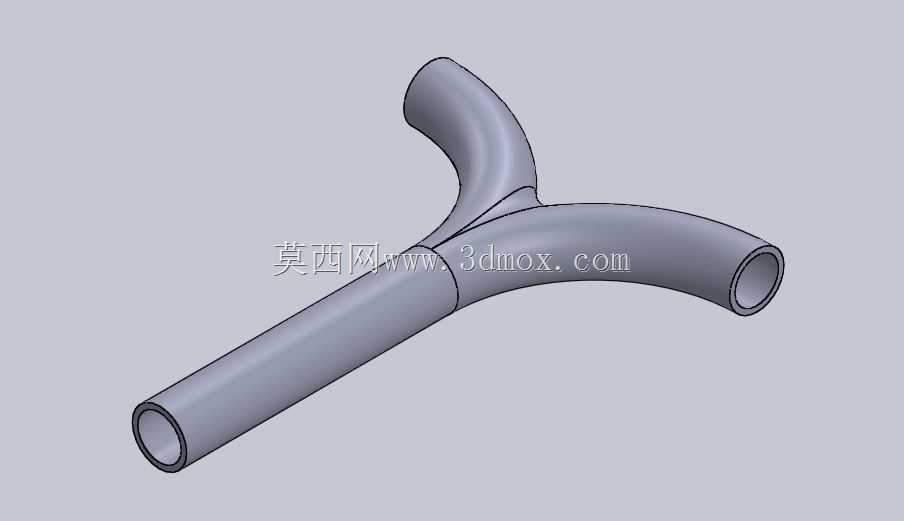

单进双出等径Y型流体分流管道结构

这类Y型分流管件在流体输送系统中承担着单路介质分流输送的核心作用，常见于民用给排水管路、化工介质输送支管、暖通空调水循环系统、小型气动设备气路分配等场景，相比直角三通结构，其流道过渡更平缓，能有效降低介质流经分流节点时的局部阻力损失，减少紊流带来的管路振动与噪音问题。从结构设计来看，该管件采用等径通径设计，三个接口的管径保持一致，分流处的两个支管以对称角度从主管段平滑延伸而出，整个流道内壁做了连续圆弧过渡处理，不存在直角转折或截面突变区域，能避免介质在分流位置形成涡流滞流区，降低含杂质介质在管内沉积堵塞的概率。建模过程中优先保证管壁厚度的均匀一致性，整个管件的壁厚沿流道走向保持恒定，既满足管路承压的强度要求，也适配常规注塑、金属浇铸或弯制焊接的加工工艺，不会出现局部壁厚过薄导致的承压不足，或是壁厚过厚带来的材料浪费、成型冷却不均变形等问题。安装边界方面，三个接口的端面均为标准平口结构，可适配同管径的快插接头、热熔连接、卡箍连接或是焊接连接工艺，安装时无需额外调整管路角度，两个分流支管的对称夹角设计，能让分流后的两路介质流量分配更均匀，在对流量均衡性有要求的支路输送场景中，无需额外加装流量调节元件即可实现大致等比例分流。外形上整体无突出的安装耳或异形结构，外轮廓沿流道平滑过渡，在管路排布时能有效节省安装空间，尤其适合管路排布紧凑的设备内部气路、液路布设场景，相邻管路不会因为管件的异形突出产生安装干涉。设计时还考虑了管路的应力释放需求，平滑弯曲的支管段能在管路受热胀冷缩影响时，通过自身微小形变吸收部分位移应力，降低管路接口处因为应力集中出现渗漏的风险，相比硬直角三通的应力集中问题，该结构在温度波动较大的输送场景中使用寿命更长。
