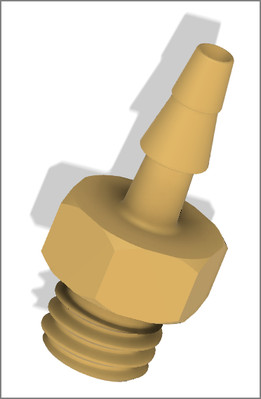

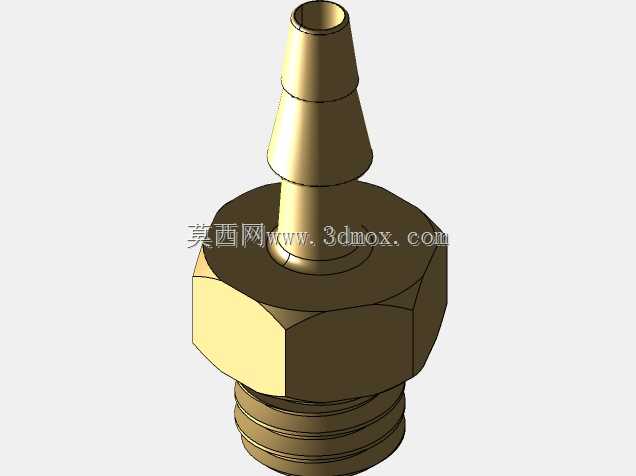

10-32螺纹倒钩式微型气动软管接头

在气动回路的末端布设场景里，这类微型接头往往承担着小流量气路的转接任务，常见于桌面型小型自动化设备、实验室气动测试台、牙科诊疗气动工具这类安装空间局促的工位，区别于大通径的快插接头，它的适配场景集中在低压、小流量、软管频繁小幅摆动的气路节点。接头一端采用10-32规格的外螺纹，这类螺纹属于美制统一螺纹细牙系列，在小型气动阀岛、微型气缸的气口上应用广泛，螺纹段的长度设计刚好匹配常规1.5mm厚度的安装面板或者阀块壁厚，拧紧时依靠六角头部的受力面承载扭矩，六角对边尺寸适配小型开口扳手，不会因为头部尺寸过大挤占周边管路的排布空间，安装时不需要预留过大的扳手操作空间，适合密集排布的阀组区域。另一端的倒钩结构是这类软管接头的核心功能部分，三段式阶梯倒钩的锥度设计经过实际装配验证，当适配对应内径的柔性软管推入后，倒钩的凸起棱边会嵌入软管内壁，配合管箍紧固后可以承受0.8MPa以内的工作气压不会脱开，倒钩的末端做了圆弧过渡，装配时不会割伤软管内壁，避免软管在长期使用过程中从接口位置出现开裂漏气。整体结构采用一体式加工成型的设计思路，没有拼接焊缝或者额外的密封嵌件，六角头部与螺纹段、倒钩段的同轴度控制在0.1mm以内，安装后不会因为同轴度偏差导致软管出现弯折憋压的情况。从安装边界来看，接头拧入安装位后，整体突出安装面的长度较短，倒钩段的最大外径略大于适配软管的内径，装配时只需要将软管推过最后一段倒钩即可完成初步固定，不需要额外的快插卡簧或者密封件，在狭小的设备内部走线时，不会因为接头外形突兀刮蹭周边的线缆或者其他管路。这类接头的材质通常选用黄铜，一方面黄铜的切削加工性能好，可以保证螺纹和倒钩的加工精度，另一方面黄铜的抗锈蚀能力适配气动回路中少量冷凝水的使用环境，长期使用不会因为锈蚀导致软管粘接在接头上，后期维护更换软管时可以顺利拔下，不会出现接头断裂在阀块内的情况。在实际选型过程中，需要注意倒钩段适配的软管内径要与接头标注的尺寸匹配，过松会导致漏气脱开，过紧则会导致装配难度增大，甚至推装过程中撕裂软管端部，同时螺纹端的密封可以选用生料带或者小型O型圈，根据安装面的密封形式选择即可，不需要额外加大密封件的尺寸避免干涉六角头部的拧紧。
