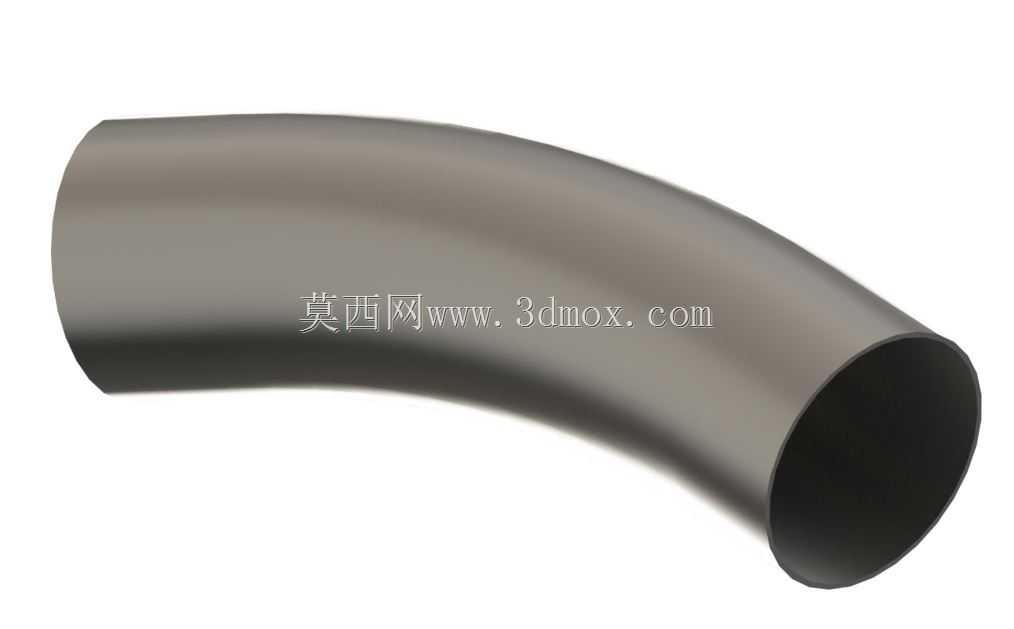

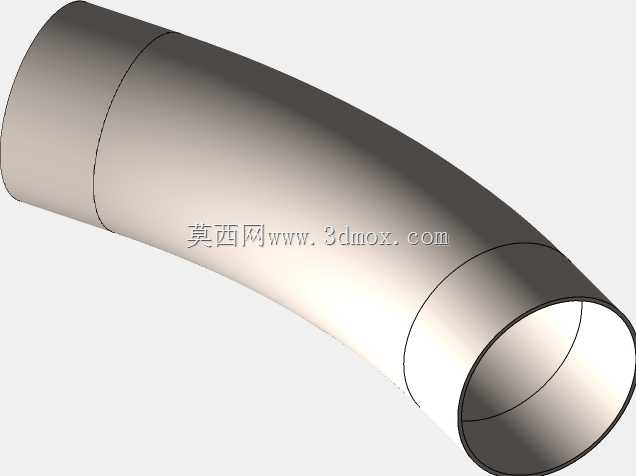

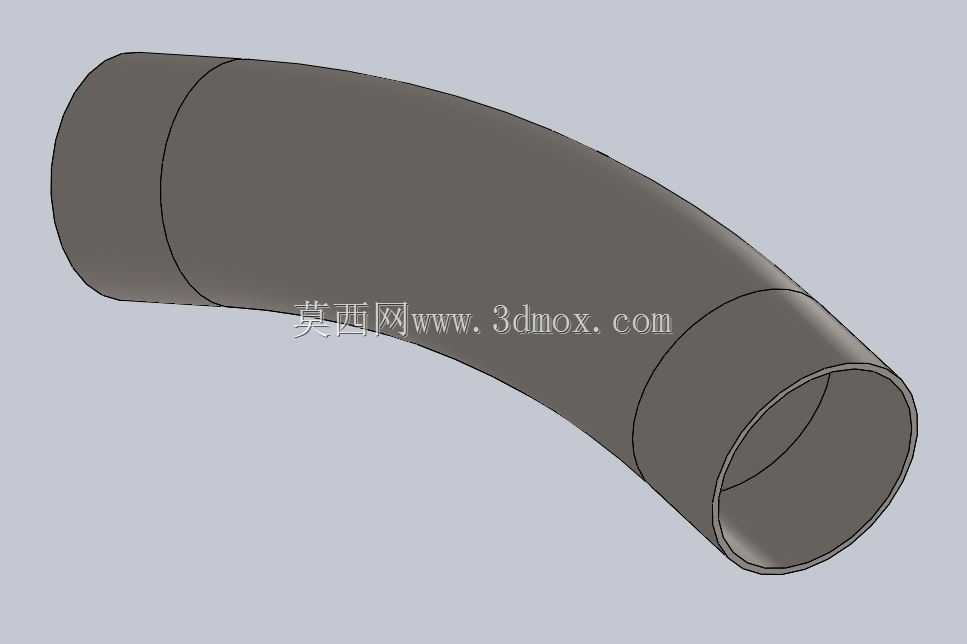

标准90度EMT钢导管弯头结构设计

　　在建筑电气布线、工业设备线缆防护、低压配电系统敷设场景中，90度EMT钢导管弯头是管路转向处的核心连接配件，主要用于线缆穿管敷设时的路径转向过渡，避免直导管硬弯折造成的管体变形、内壁刮伤线缆绝缘层的问题，同时保障管路整体的密封防护性能与结构强度。这类弯头的设计首先要匹配对应规格EMT钢导管的外径公差，弯头两端的直段预留长度需满足现场套接、紧定螺钉固定的操作空间，避免安装时因直段过短导致接头滑脱、连接密封性不足的问题。从结构设计逻辑来看，该弯头采用等曲率圆弧弯曲成型，弯曲半径严格遵循电气管路敷设的规范要求，既不能过小导致穿线时线缆牵拉阻力过大、绝缘层破损，也不能过大造成安装空间浪费、管路排布臃肿。弯管部分的壁厚均匀性是设计核心控制项，

　　弯曲成型过程中需管控外侧管壁拉伸减薄量、内侧管壁压缩起皱量，确保整个弯通段的机械防护强度一致，在承受外部挤压、线缆牵拉载荷时不会出现局部变形开裂。实际选型应用时，需结合敷设场景的转弯空间边界确定弯头的轴向安装尺寸，两端接口的同轴度偏差需控制在合理范围内，保证与直导管对接后管路顺直，不会出现接口错位导致的穿线卡顿问题。弯头的内壁光滑度是影响穿线效率的关键因素，设计时需做内壁无毛刺处理，避免线缆牵拉过程中绝缘层被刮破造成漏电隐患；外壁的圆弧过渡无棱角，既可以提升安装过程中的操作安全性，也能在暗敷场景下减少对混凝土、墙体填充材料的局部应力集中。在多管路并行排布的场景中，同规格弯头的外形尺寸一致性直接影响管路排布的整齐度，

　　设计时需严格控制弯头的弯曲角度偏差，确保90度转向的精度，避免多管对接时出现累计偏差导致管路无法对齐。这类钢导管弯头同时适配明装与暗敷的安装场景，明装时可配合管卡实现墙面、顶面的固定安装，暗敷时可预埋在混凝土、墙体内部，为内部线缆提供持续的机械防护与电磁屏蔽作用，在工业厂房布线、商业综合体电气施工、住宅配电改造等场景中都有广泛应用。设计过程中通过参数化配置可覆盖不同公称直径的EMT导管适配需求，调整弯曲半径、直段长度即可匹配不同安装空间的边界要求，无需重复从零建模，大幅提升管路系统的设计选型效率。
