高压内螺纹液压锤管接头结构设计

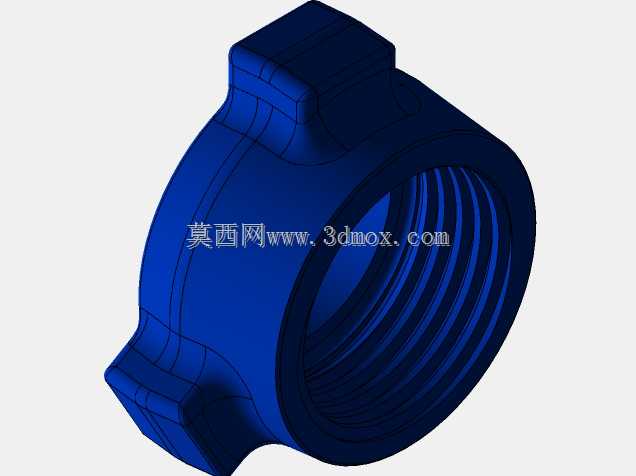

在重型液压系统的管路布设场景中，这类高压液压接头是保障管路连接可靠性的核心基础元件，常见于工程机械液压站、高压液压试验台、油田井口液压控制回路这类对管路耐压等级要求极高的工况中，承担着不同管径液压管路之间的刚性连接、密封承压的作用，避免高压工况下出现管路拔脱、介质渗漏的问题。从结构设计来看，该接头采用内螺纹旋接的连接形式，内孔加工有连续的标准管螺纹牙型，螺纹旋合长度经过匹配计算，能够在15000磅每平方英寸的额定工作压力下，保证螺纹接触面的受力均匀分散，不会出现局部应力集中导致的螺纹滑牙、变形问题。接头外侧设置有三处对称分布的施力凸台，这部分结构是为了适配管钳、液压扳手的夹持作业，在现场安装或者后期维护拆卸时，作业人员可以通过夹持凸台施加足够的拧紧力矩，不需要在接头主体圆柱面额外加工夹持位，避免破坏接头外壁的防腐层或者造成主体结构变形。接头的整体外形采用环形主体加凸台的一体化结构，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了安装占用的空间，安装时只需要保证对接管路的同轴度偏差在允许范围内，将接头旋入对接端的外螺纹接口，拧紧到额定力矩即可完成安装，不需要额外的焊接、法兰对接工序，能够大幅缩短高压液压管路的现场装配周期。设计过程中，针对高压工况下的密封需求，接头的螺纹端面预留了密封件安装槽位，可以适配金属密封垫圈或者组合式密封垫圈，在螺纹旋紧后端面密封件会被均匀压缩，填补对接面的微观间隙，配合螺纹本身的密封作用，实现双重密封效果，即使在系统出现压力冲击、瞬时压力超过额定值的情况下，也能保证连接位置无渗漏。接头的壁厚经过强度校核，在额定压力下的环向应力处于材料许用应力区间内，外侧的凸台结构同时起到了加强筋的作用，能够提升接头整体的抗变形能力，即使在安装过程中施加的拧紧力矩略超过标准值，也不会出现接头主体开裂、螺纹失圆的问题。在实际选型应用中，这类接头可以直接对接对应规格的高压液压软管、硬管，不需要额外加工过渡接头，能够减少管路系统的连接点位，降低整个液压回路的泄漏风险，同时统一的螺纹规格也方便后期的备件更换，不需要针对不同品牌的管路件做定制化适配。建模过程中对螺纹牙型、凸台过渡圆角都做了精确还原，能够直接用于液压管路的装配干涉检查、管路应力仿真分析，提前预判安装过程中可能出现的空间干涉问题，减少现场安装时的配管调整工作量。
