带PCC及MCC室的DG棚配套设施结构

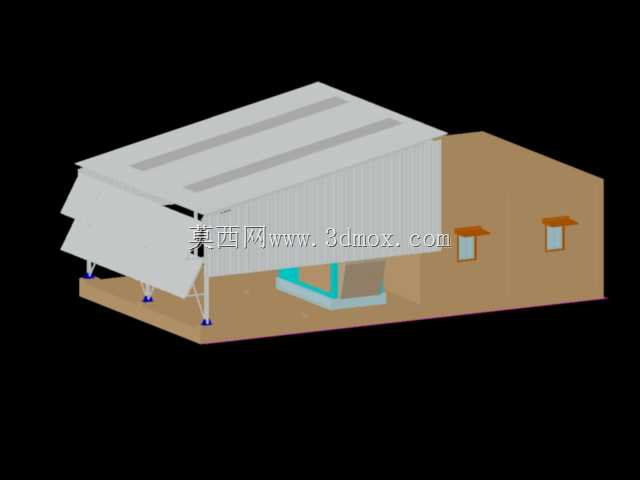

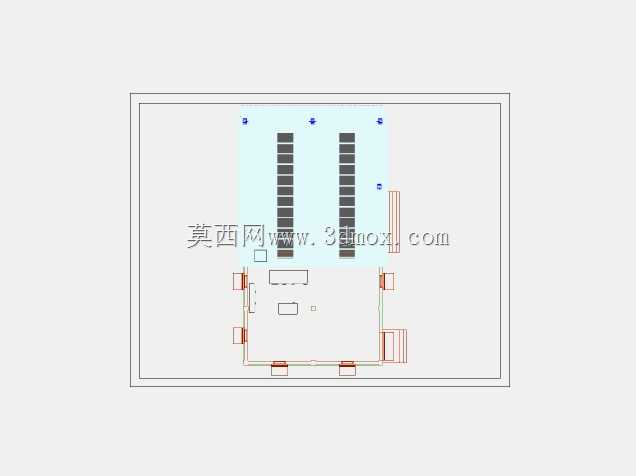

在工业厂区配电配套、临时供电保障以及户外电力设施布设场景中，这类带PCC与MCC室的DG棚是保障供电稳定性的核心配套构筑物，主要用于承载柴油发电机组（DG机组）及配套的动力配电、电机控制相关设备，为厂区生产、临时作业点提供可靠的备用供电支撑，避免外部电网波动或断电造成生产停滞。从实际工程落地角度看，这类棚体的设计首先要兼顾设备防护与操作运维的双重需求，棚体的遮蔽区域要完全覆盖DG机组的主体安装位，避免机组长期暴露在日晒雨淋环境中造成部件锈蚀、线路老化加速，同时相邻的PCC室与MCC室采用实体围护结构，和棚区做一体化衔接，减少配电线路的布设长度，降低线路损耗与故障排查难度。设计过程中首先要明确核心设备的安装边界，DG机组的底座安装点位需要提前在棚体基础上预留固定锚点，基础承台的标高要高于周边场地150mm以上，防止雨季场地积水倒灌浸泡机组底座；棚体的悬挑遮雨檐向外延伸的尺寸要覆盖机组日常操作维护的站立区域，同时檐口高度要满足机组吊装作业的净空要求，避免后期设备更换时出现吊装干涉。相邻的PCC室作为动力配电中心，内部预留配电盘的安装导轨与进出线孔洞，墙体上设置的通风小窗位置要避开柜体的操作面，同时兼顾自然通风散热需求，减少室内温控设备的能耗；MCC室作为电机控制中心，和PCC室之间预留线缆穿墙通道，两个功能室的地面做防静电处理，门口设置防小动物挡板，避免鼠类进入造成线路短路。棚体的围护结构采用波纹彩钢板材质，兼顾轻量化与结构强度，支撑立柱采用型钢焊接结构，柱脚与基础承台做膨胀螺栓固定，每根立柱底部设置绝缘减震垫，减少机组运行时的振动传递到围护结构产生共振噪音。从布局逻辑上看，DG机组的排烟口方向要朝向厂区常年主导风向的下风向，避免排烟倒灌进入配电室内影响运维人员操作，棚区一侧预留设备运输通道，宽度满足机组及配电柜的平板车通行需求，通道区域不设置固定遮挡结构，方便后期设备的进场与更换。这类结构在建模过程中需要重点核对各功能区的衔接尺寸，棚体与配电室的屋面做顺坡排水处理，排水坡度控制在5%左右，屋面的接缝处做防水翻边设计，避免雨水渗漏到室内设备区；配电室内的柜体安装间距要满足电力安全规范要求，操作通道宽度不小于800mm，柜体后方预留不小于600mm的检修通道，所有预留孔洞的位置要和实际柜体的进出线位置一一对应，避免现场施工时出现二次开孔破坏墙体结构的问题。
