工业现场用多表位壁挂式配电操作盘

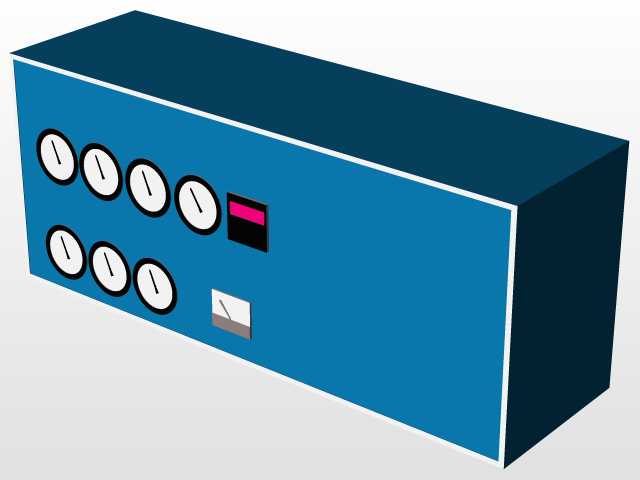

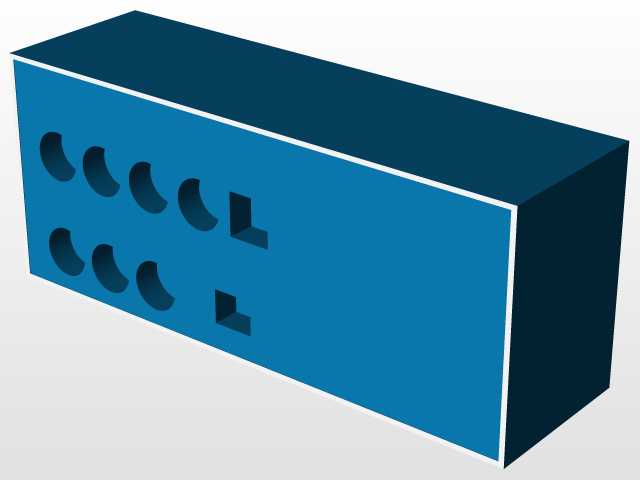

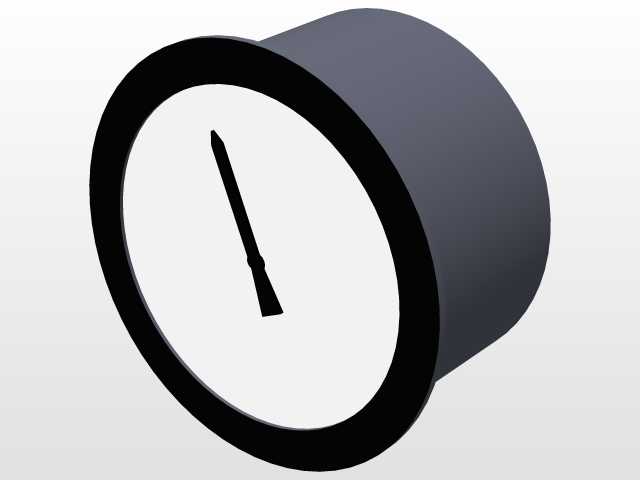

这款配电操作盘的建模完全贴合车间现场的实际使用需求，在做结构设计前，首先梳理了其核心应用场景：多用于小型生产工位、设备旁侧的就近配电与回路状态监控，也可作为小型试验台、临时作业点位的配电集成载体，替代零散排布的空开、表计，减少现场布线的杂乱问题。从功能特性来看，盘体正面集成了七只指针式显示表计，可同时对多路回路的电流、电压参数做直观显示，无需额外外接数显模块，适合现场操作人员快速扫视读取参数，避免数显设备在强光下看不清数值的问题；表计下方设置了独立的拨动开关，可对应控制各回路的通断，旁侧的带指示灯开关可作为总控或者特殊回路的控制单元，合闸状态下指示灯点亮，能直观判断回路通断状态，减少误操作概率。设计思路上，整体采用长方体壁挂式结构，外壳做直角收边处理，没有多余的外凸结构，能最大程度压缩安装占用的墙面空间，盘体正面的元件排布遵循操作频率与视觉优先级：高频查看的表计集中布置在人员站立时的视线平齐区域，操作开关布置在表计下方的手臂自然操作高度，避免抬手过高或者弯腰操作的不便，元件之间预留了足够的接线与操作间隙，不会出现操作一个开关碰到相邻元件的问题。安装边界方面，盘体背部预留了标准的壁挂安装孔位，可适配常见的膨胀螺栓安装尺寸，盘体内部预留了足够的走线空间，可容纳多股铜芯线的排布与端子排的安装，进出线孔可根据现场布线方向选择从底部或者侧方开孔，适配不同工位的布线走向。建模过程中对每个元件的装配间隙都做了还原，表计的嵌入深度、开关的突出高度都符合实际元件的尺寸参数，外壳的壁厚也按照常规冷轧钢板配电盘的加工厚度设置，可直接用于后续的结构验证、安装位置模拟，也可作为电气布线设计的载体参考，帮助设计人员提前预判现场安装的干涉问题，减少现场施工的调整工作量。
