蒸汽锅炉用重锤杠杆式安全泄压装置

这款重锤杠杆式安全泄压装置，核心应用场景集中在工业低压蒸汽锅炉的汽包、过热器等承压腔体的超压防护场景，是蒸汽锅炉系统中最后一道被动安全防护部件，直接决定承压设备运行的安全冗余度。从实际使用逻辑来看，该装置依靠杠杆力矩平衡原理实现压力阈值控制，无需额外外接动力源或电气控制元件，纯机械结构的可靠性远高于电控类泄压元件，在供电不稳定、工况存在电磁干扰的锅炉房场景中，这种纯机械结构的稳定性优势十分突出。

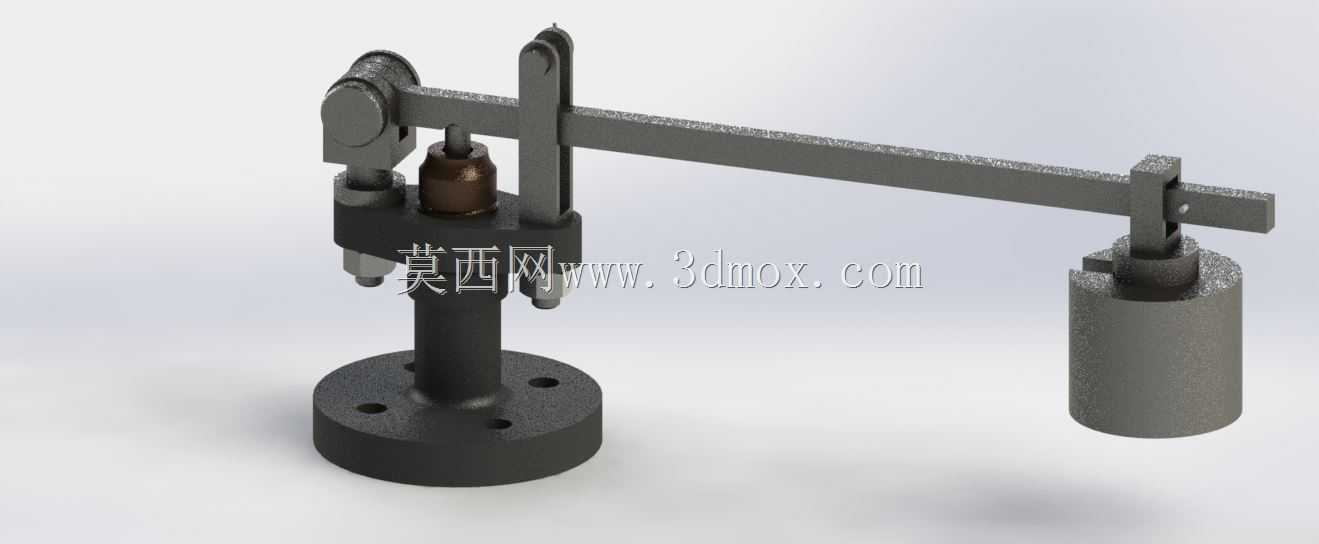

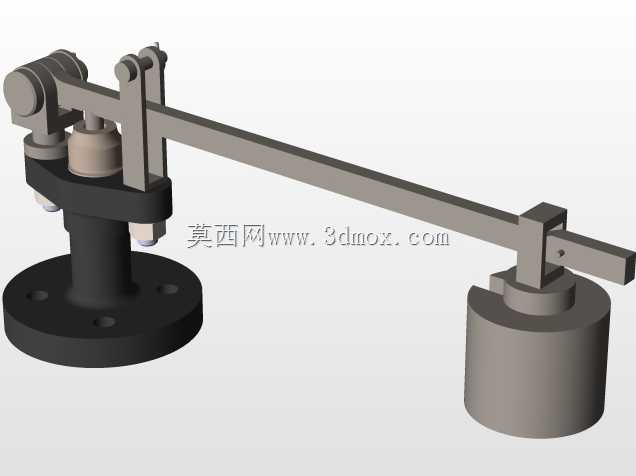

设计层面上，整体结构围绕力矩平衡逻辑搭建：底部采用带螺栓孔的圆形法兰作为安装基座，法兰上的通孔规格匹配常规低压锅炉的容器接口法兰标准，安装时直接通过螺栓与锅炉腔体的预设接口对接，密封面采用平面硬密封结构，适配蒸汽介质的高温工况，避免软密封材料长期受高温蒸汽冲刷出现老化失效问题。阀杆组件垂直布置在法兰基座中心，阀瓣与阀座的密封配合面经过研磨处理，正常运行工况下依靠杠杆端的重锤重力产生的力矩，将阀瓣紧紧压合在阀座上，实现锅炉腔体的密封保压。杠杆采用等截面直杆结构，一端铰接在基座上方的支架支点上，支点位置经过受力校核，保证杠杆摆动过程中不会出现卡滞，杠杆上预留了重锤位置调整的刻度标识，现场运维人员可根据锅炉的额定工作压力，沿杠杆轴向移动重锤的固定位置，调整力矩大小来改变泄压开启压力，调整完成后通过锁紧螺栓固定重锤位置，避免设备运行过程中重锤移位导致压力阈值偏移。重锤采用圆柱式实心铸铁结构，自身重量经过配重校准，配合杠杆的力臂放大作用，无需过重的配重块即可实现足够的密封压紧力，同时降低整体设备的总重量。

从安装边界来看，该装置整体垂直安装在锅炉顶部的接口位置，安装时需保证杠杆的摆动平面无其他管线、结构件遮挡，预留足够的杠杆摆动空间，避免泄压动作时杠杆与周边部件发生碰撞干涉。设备整体外露的金属部件均做了高温防锈处理，适配锅炉房内高温高湿的环境，长期运行不易出现锈蚀卡滞问题。当锅炉内部蒸汽压力超过设定阈值时，蒸汽对阀瓣的向上作用力超过重锤通过杠杆传递的向下压紧力，阀瓣被顶起，蒸汽从阀座出口向外排放，随着蒸汽排放，锅炉内部压力逐步回落，当压力降低到安全阈值以下时，阀瓣在杠杆力矩作用下重新回座密封，完成超压泄压的全流程动作，整个动作过程无需人工干预，可自动完成超压防护与压力恢复后的密封复位。
