管道配套用雅各布滑动风门结构

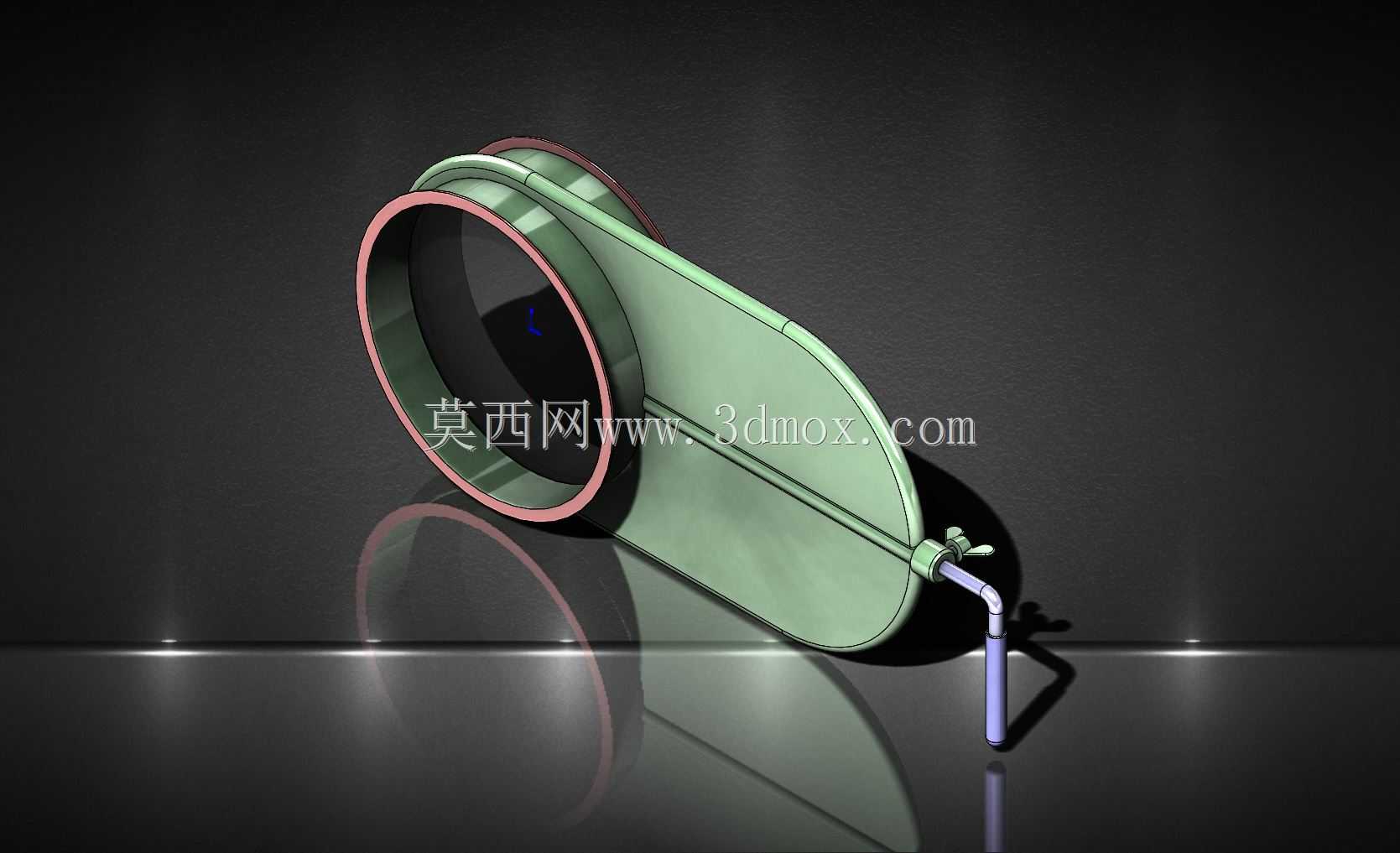

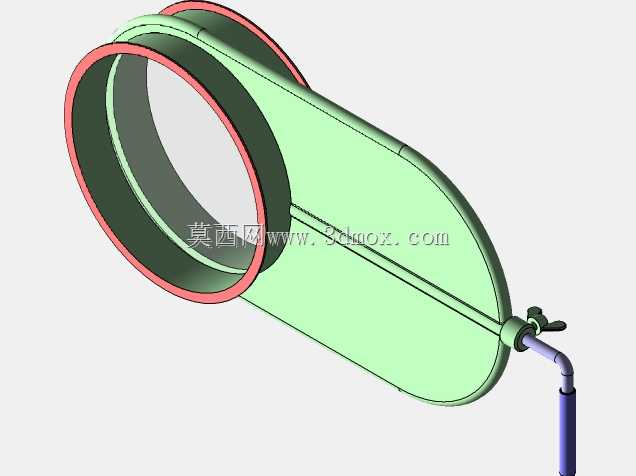

该滑动风门主要应用于粉体输送、通风除尘、粮油加工等行业的圆形管路系统中，作为管路通断与风量调节的核心部件使用，可适配同规格的雅各布标准快装管道，无需额外焊接转接件即可完成装配，在粮食输送管线、除尘风网、负压吸料管路中都能见到这类结构的应用。从结构设计来看，风门采用薄钢板一体冲压成型的阀板外壳，圆形连接端带翻边密封结构，可配合快装卡箍实现与管道的快速对接，密封面贴合度高，能有效降低管路漏风漏料的概率。滑动阀板采用弧形贴合设计，沿外壳的导向槽做弧线滑移，相比直插式风门，弧形运动轨迹能让阀板在全开状态下完全贴合管路外壁，不会占用管路通径，避免物料在阀板处堆积卡滞，这一设计在粉体输送场景中尤为重要，能减少物料残留与管路堵塞的风险。阀板的操控端延伸出弯形操作手柄，手柄末端做了防滑弯折处理，操作人员无需额外工具即可手动扳动完成风门开度调节，操作力矩经过适配，单手即可完成全行程开关动作，在设备日常巡检、风量调试时操作十分便捷。安装边界上，该风门的圆形接口与标准雅各布管道通径完全匹配，安装时仅需保证两端管路同轴度偏差不超过2mm，即可通过卡箍完成锁紧密封，整体安装长度较短，不会过多占用管路布置空间，适合在空间紧凑的管线分支处安装使用。结构设计上充分考虑了工况适应性，阀板与外壳之间预留了合理的配合间隙，不会因粉尘进入导向槽出现卡涩，同时外壳的加强压筋结构提升了整体刚性，在负压工况下不会出现壳体变形导致阀板卡滞的问题。在实际使用中，这类滑动风门可根据管路风量需求调节阀板开度，实现管路风量的无级调节，也可作为检修隔断阀使用，在设备维护时关闭对应支路风门，无需停止整个系统运行即可完成局部检修作业，大幅提升产线运维效率。
