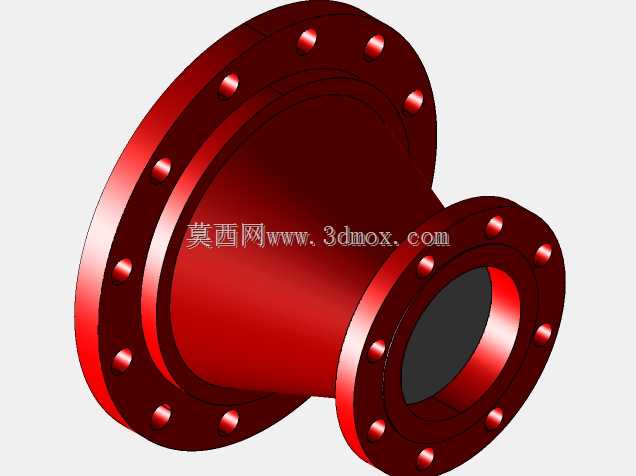

10英寸转5英寸150磅法兰异径接头

在工业管路系统的布设过程中，不同通径管线的衔接是管路设计与施工环节经常遇到的工况，这类带法兰的异径变径接头，就是专门为解决同压力等级下不同管径管路对接需求设计的核心管路配件。该款异径接头采用两端法兰连接结构，大端适配10英寸公称通径的管路，小端适配5英寸公称通径的管路，压力等级对应150磅级，可匹配对应压力等级的法兰密封面完成装配，无需额外加工转换接头，能有效减少管路中的连接节点数量，降低泄漏风险点。从实际应用场景来看，这类变径法兰接头广泛应用在市政给排水主管与支管衔接、化工流体输送管线变径段、循环水系统泵组进出口变径、暖通空调管路分流汇流等场景，在需要改变管路通径同时保持法兰连接可靠性的工位，都能看到这类构件的应用。从结构设计思路上，该接头采用同心异径的锥段过渡结构，锥段的锥度控制在合理范围内，避免流体流经变径段时产生过大的局部阻力，同时减少湍流、涡旋的产生，降低流体对管壁的冲蚀，延长构件的实际使用寿命。两端的法兰盘上均匀布置螺栓孔，安装时可与对应通径、对应压力等级的法兰盘通过螺栓紧固，中间加装密封垫片即可完成密封连接，安装对位便捷，后期维护拆卸也十分方便，不需要对整段管线进行切割改动，仅需拆卸对应位置的螺栓即可完成该段构件的更换。在安装边界方面，设计时需要充分考虑两端法兰的螺栓孔分布圆直径、法兰盘外径、密封面尺寸与对接法兰的匹配性，同时要预留足够的螺栓拆装操作空间，锥段的长度设计也兼顾了变径过渡的流道平顺性与安装空间的占用，不会因为锥段过长额外增加管路布设的空间需求，也不会因为锥段过短导致流道突变带来的阻力激增问题。这类法兰异径接头的三维建模过程中，需要重点保证两端法兰的螺栓孔位置度、密封面的平面度、锥段与两端法兰连接位置的过渡圆角处理，避免应力集中，同时要匹配对应压力等级的法兰厚度参数，保证构件在额定工作压力下的结构强度，满足管路系统长期稳定运行的结构可靠性要求。在管路系统的三维布管设计中，这类标准压力等级的法兰异径接头可以直接调用装配，能有效提升管路设计的效率，减少重复建模的工作量，同时保证设计选用的构件参数符合行业通用标准，方便后续采购、施工环节的物料匹配。
