带集成流体线缆通道的合页铰链结构

这类带集成通道的铰接结构，最早是为了解决铰接开合部位的管线外露、反复弯折磨损问题而设计，常见于需要在相对转动的两个部件之间输送低压流体、布设弱电信号线缆的场景，比如小型自动化设备的翻转工位、医用护理设备的活动臂、3D打印的定制化小型工装夹具、户外便携折叠设备的内部走线部位，相比传统在铰链旁额外布设拖链、穿波纹管的方案，这类集成结构能大幅压缩安装空间，避免开合过程中管线与周边结构发生剐蹭勾挂。

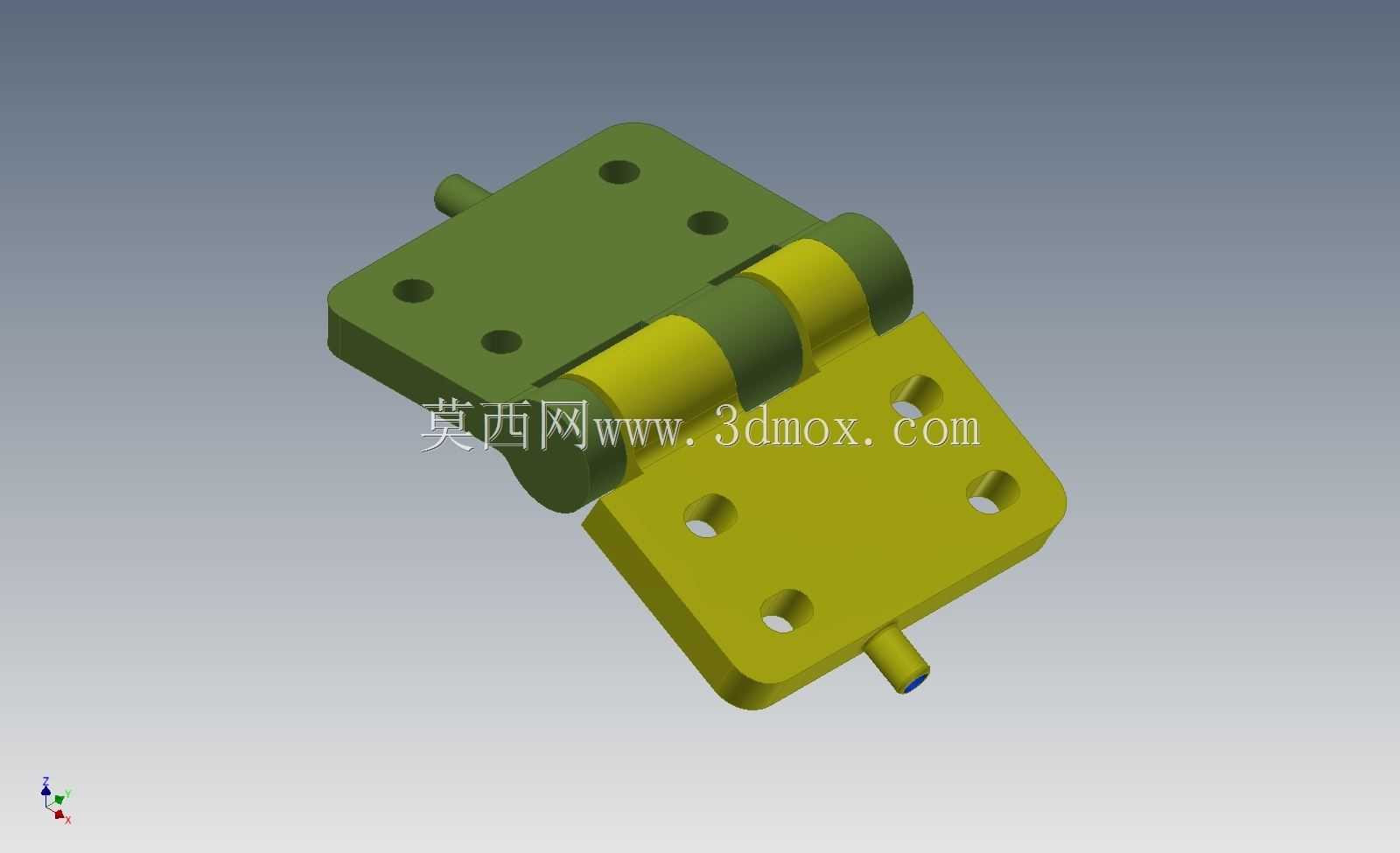

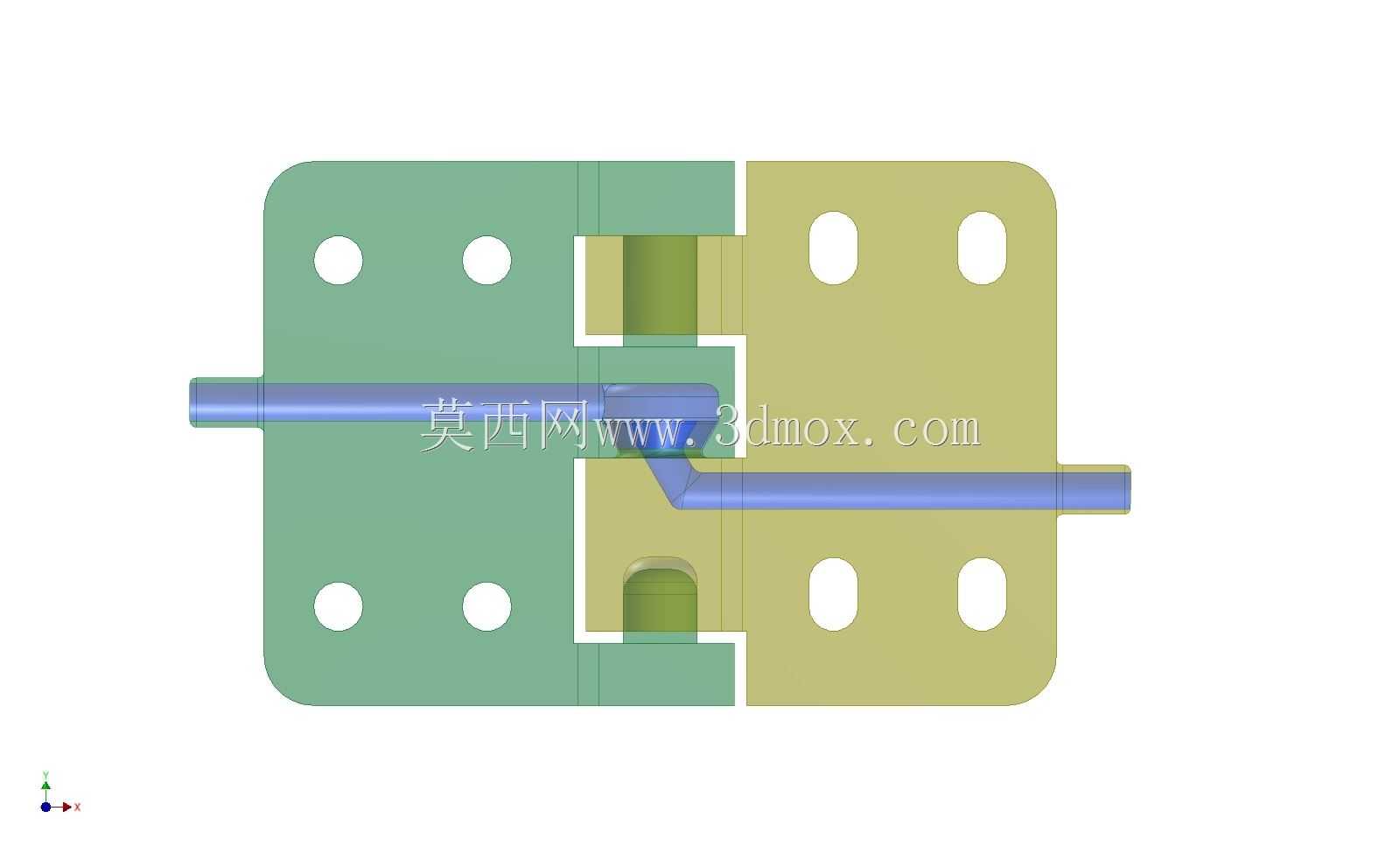

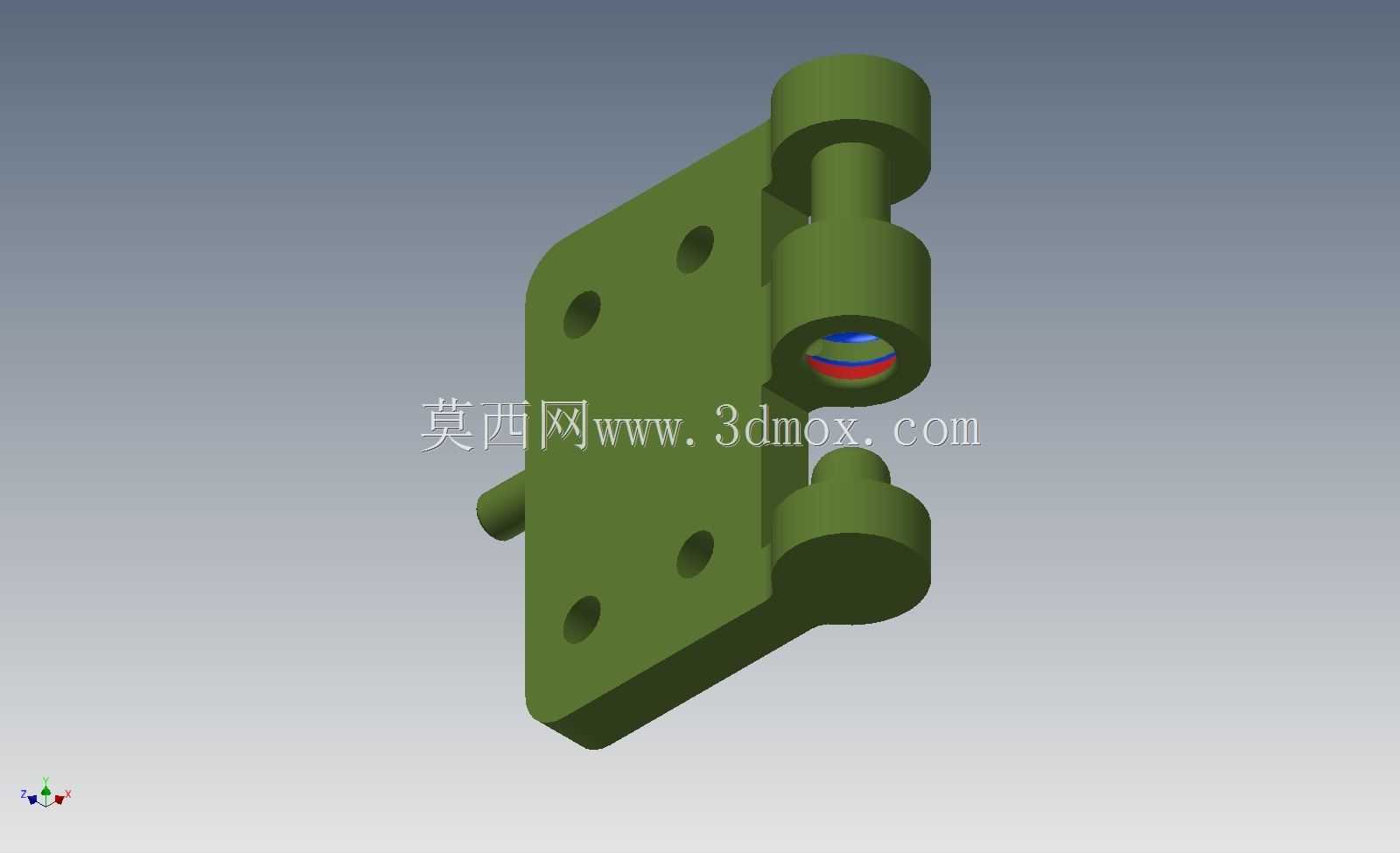

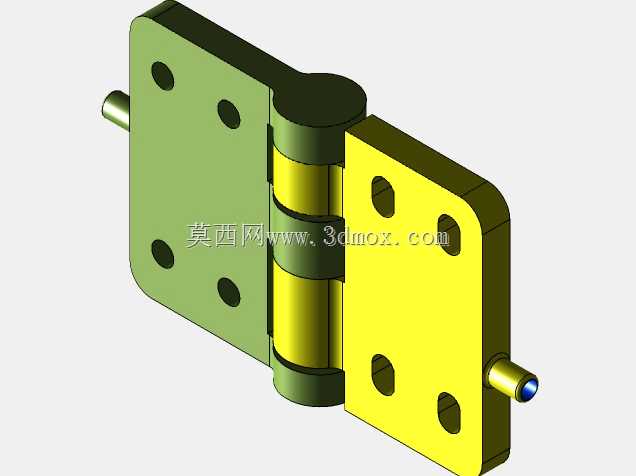

从结构功能上看，该铰链分为左右两个安装基体，左侧基体为双铰接耳结构，右侧为单铰接耳嵌入双耳环槽内，铰接轴位置预留了贯通的通道，通道随铰接转动路径做了圆弧过渡，避免流体或线缆在转角处出现直角死折，保障流体输送的通流截面稳定，也减少线缆弯折时的应力集中。两个安装基体上均预留了四个安装孔，孔位做了沉台设计，安装后螺钉头不会突出基体表面，不会干涉开合动作，安装孔的孔距适配常规的小型设备板件安装标准，不需要额外做转接板就能直接固定在厚度3-8mm的安装板上，整体铰接开合角度覆盖0到180度常规使用区间，转动过程中内部通道始终保持连通，不会出现错位断通的问题。

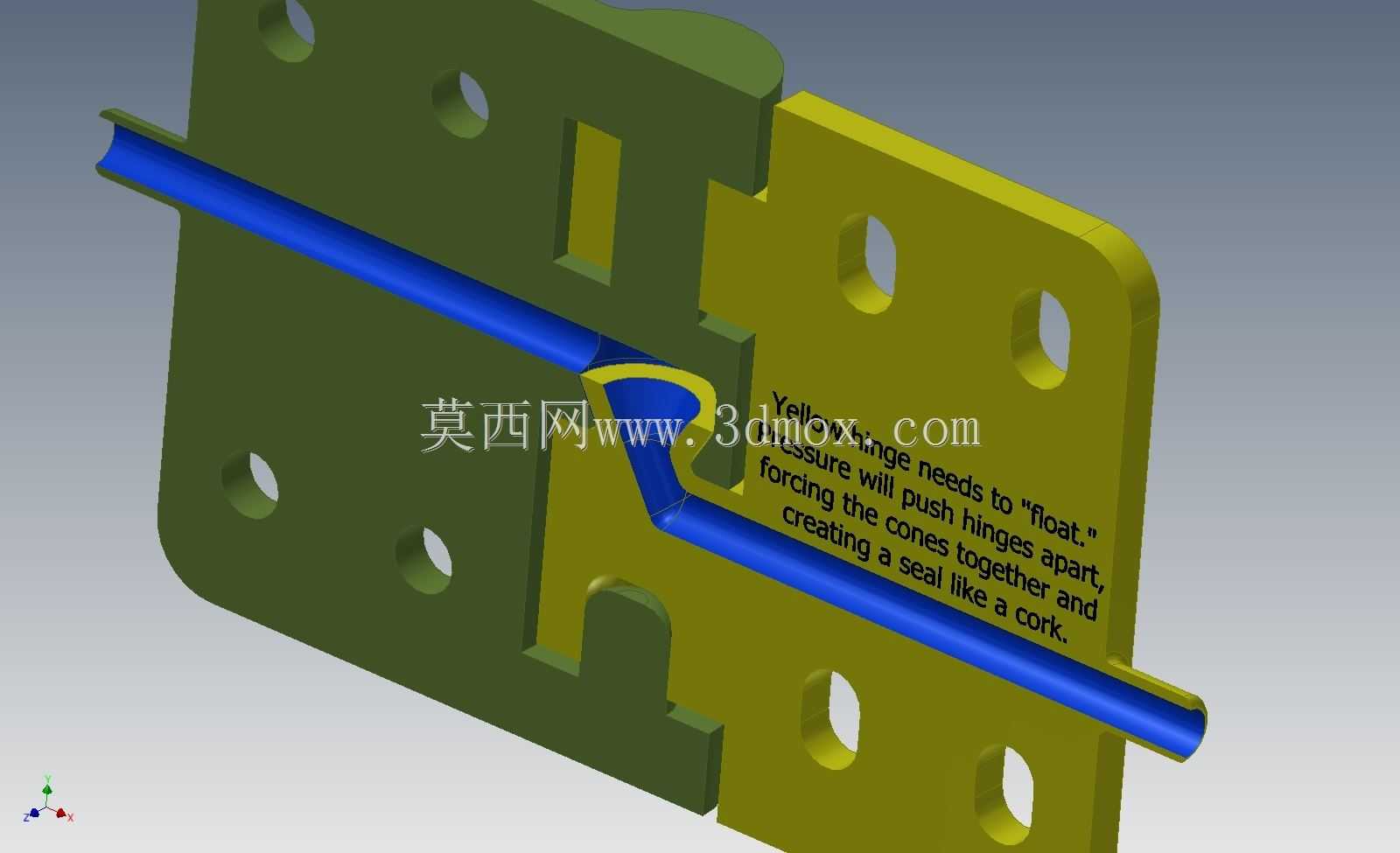

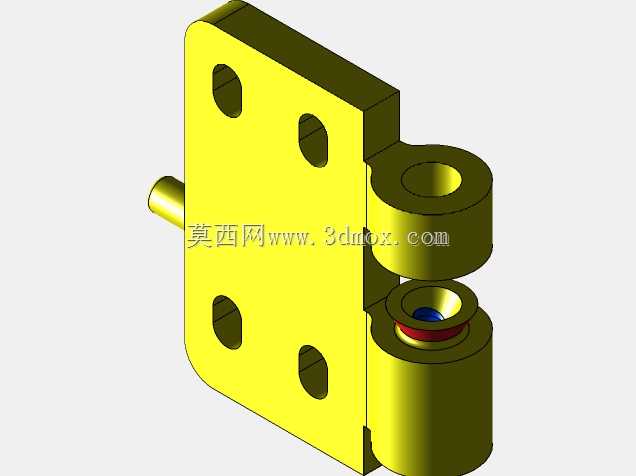

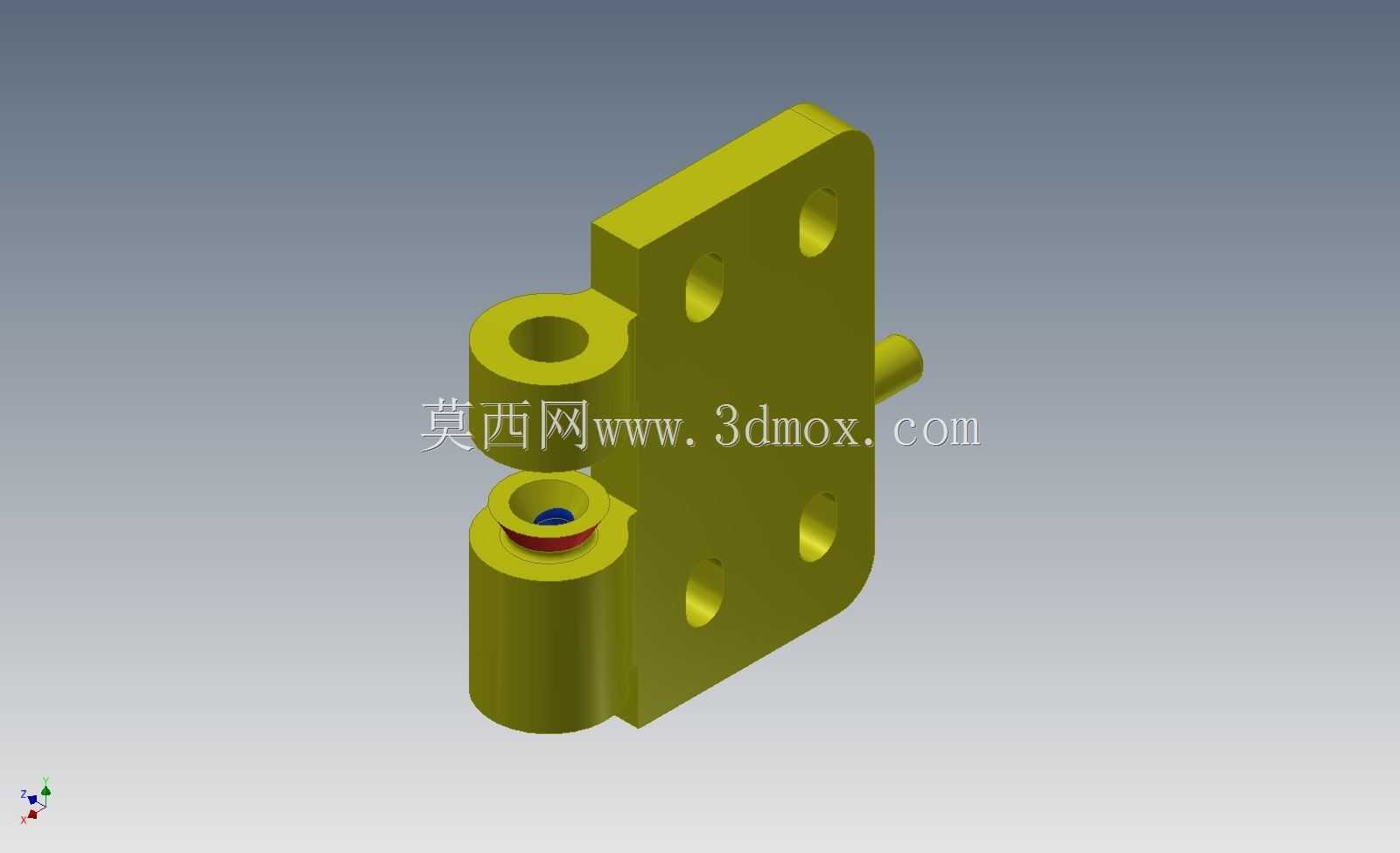

设计层面针对一体成型结构的密封痛点做了针对性考量，因为这类结构如果采用一体化增材制造加工，无法在铰接部位加装常规的O型密封圈，所以设计上给出了两个可行的密封方向：一是针对输送特定流体的场景，在轴配合面预留非压缩密封圈的安装槽位，依靠密封圈接触输送流体后的溶胀特性填充配合间隙实现密封；二是在配合面设置一定角度的拔模锥面，当铰接两侧受内部流体压力作用有分开趋势时，锥面会形成类似软木塞的自紧密封效果，此时需要其中一侧的铰接耳保留微小的浮动余量，允许配合面在压力作用下自动贴紧，拔模角度的取值经过适配，既不会因为角度过小导致密封面压合不足，也不会因为角度过大造成开合转动阻力过大。同时通道的进出口位置做了小角度的扩口导向，方便插入流体导管或者穿入线缆，减少装配时的对位难度，进出口的外径尺寸适配常规的快插接头规格，不需要额外加工转接接口就能直接对接标准管路。

实际选型使用时需要注意，该结构的密封形式更适合低压流体输送场景，不适合高压液压回路使用，内部穿设线缆时需要预留足够的线径余量，避免开合过程中线缆被通道内壁挤压磨损，安装时需要保证两个基体的安装面平行度，避免铰接部位出现别卡导致转动不畅、密封面偏磨的问题。
