米尔顿罗伊12V直流太阳能驱动计量泵结构

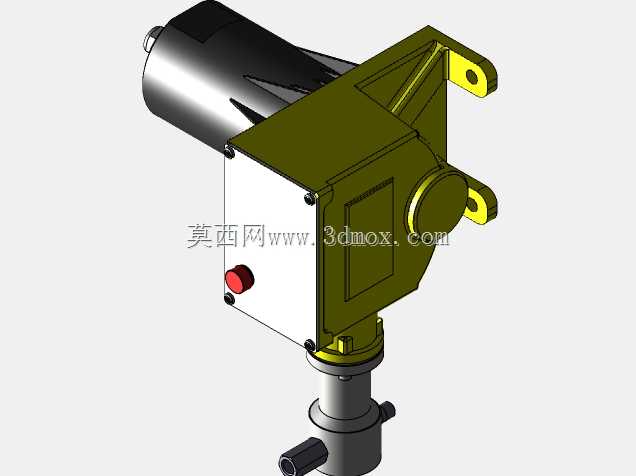

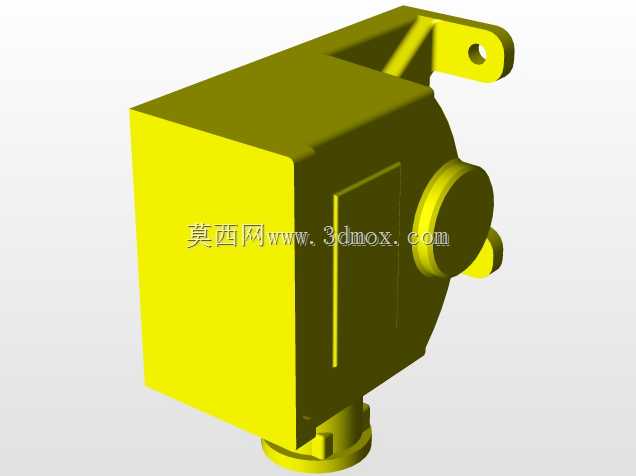

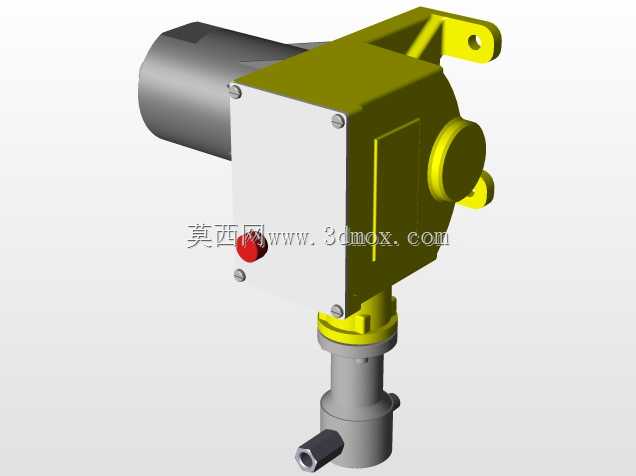

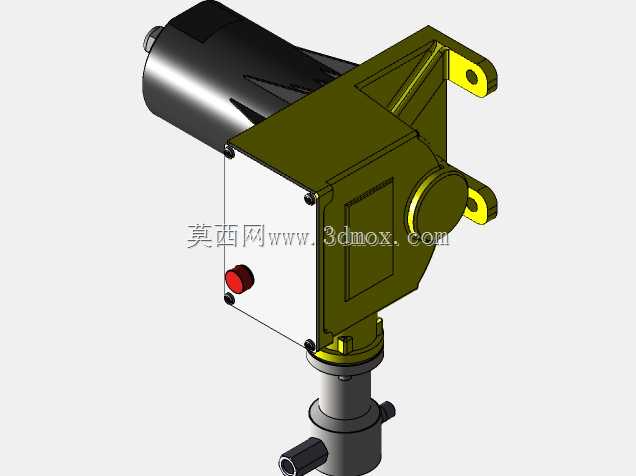

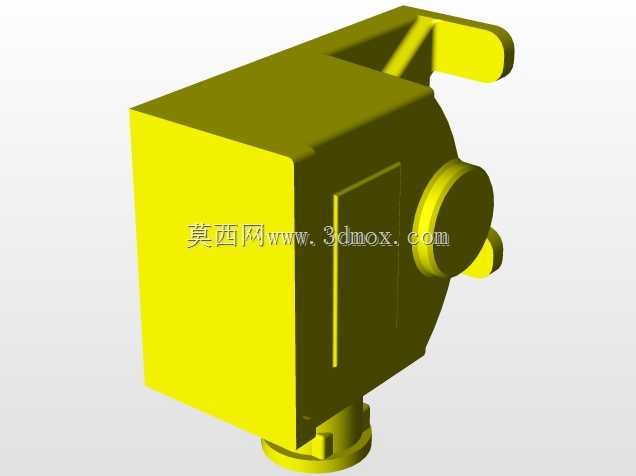

这款12V直流供电的柱塞式计量泵，主要适配离网光伏供电场景下的小流量流体精准投加工况，常见于偏远地区饮用水消毒药剂投加、小型分布式污水处理站药剂计量、农业滴灌系统水肥精准配比、户外小型光伏水处理装置的流体输送环节，无需依赖市电网络即可稳定运行，适配无稳定供电的野外作业场景。设备核心采用1/4英寸规格柱塞结构，额定工作压力设定为5Psi，流量输出精度可稳定控制在常规计量投加允许误差范围内，柱塞密封结构采用耐常规水处理药剂、弱腐蚀性水肥溶液的材质设计，可适配次氯酸钠、稀释后酸碱药剂、水溶性肥料等多种常见输送介质，避免长期运行出现密封渗漏、计量失准问题。从结构设计逻辑来看，动力端采用12V直流电机与减速箱体集成布局，电机输出端通过齿轮减速机构将高转速低扭矩动力转换为低转速高扭矩输出，驱动柱塞做往复直线运动，配合进出口单向阀组完成流体的吸入与加压排出过程；减速箱体与泵头端采用分体式连接结构，通过紧固件实现刚性固定，既保证传动同轴度，也便于后期密封件、单向阀等易损件的快速拆解更换。安装端预留了两个带安装孔的固定支耳，支耳位置经过重心校核，安装后设备整体重心落在安装支撑面投影范围内，可有效降低运行过程中的振动幅度，底部的立柱式支撑结构可适配立式安装场景，也可通过支耳直接固定在设备机架平面上，安装边界可适配常规小型户外设备柜、光伏水处理集成机架的安装空间，无需额外预留过大的操作维护空间。设备侧面设置的手动操作按钮，可在调试、检修阶段手动触发泵体运行，无需接通控制信号即可完成排气、流量校准等操作，电气接线端做了密封防护处理，可适配户外露天安装的防雨、防泼溅需求，整体结构紧凑，动力端与泵头端的布局充分考虑了野外场景的维护便利性，无需复杂专用工具即可完成常规保养操作。
