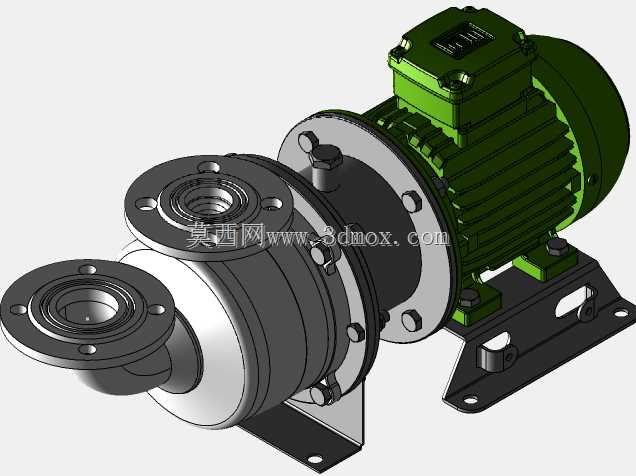

HacocXMC12-20卧式离心泵结构设计

这款直联式离心泵的结构设计，首先要匹配化工、水处理、小型流体输送工位的实际安装需求，泵头与驱动电机采用同轴直联的布局，省去了联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动过程中的功率损耗与对中调整工作量。从安装边界来看，整机采用底部一体式冲压安装支架，支架上预留的长圆形安装孔可适配一定范围内的安装孔位偏差，现场安装时不需要额外加工过渡底座，直接通过螺栓固定在设备机架或者混凝土基础上即可，进出口采用法兰连接结构，法兰的密封面、螺栓孔距都匹配常规工业管路的连接标准，对接管路时不需要额外制作转换接头，能减少现场安装的改制工作量。

设计过程中，泵腔的过流部件采用圆滑过渡的流道结构，避免流道内出现直角或者突变截面，减少流体在泵腔内的湍流损失，提升输送效率的同时也能降低运行过程中的流体噪音。泵体与电机的连接段设置了独立的密封腔结构，可根据输送介质的特性选配不同材质的机械密封，输送清水、弱腐蚀性介质或者含少量细小颗粒的流体时，都能保证密封可靠性，避免出现介质泄漏影响现场运行环境。电机采用标准B3安装结构的三相异步电机，散热筋沿电机外壳轴向均匀布置，即使在连续运行的工况下，也能通过外壳的散热结构保证电机温升在允许范围内，电机接线盒设置在机壳顶部，现场接线时不需要额外调整电机的安装角度，接线操作空间充足。

从结构细节来看，泵头的叶轮采用闭式结构设计，前后盖板的曲率经过匹配调整，运行时的轴向力可通过叶轮上的平衡孔进行部分平衡，减少轴承承受的轴向载荷，延长支撑轴承的使用寿命。泵体与连接法兰之间采用止口定位结构，装配时能保证泵体与电机轴的同轴度，减少运行过程中的振动，整机的径向尺寸控制在常规管路安装的预留空间范围内，在狭小的设备舱内也能完成布置，不需要为设备预留过大的检修安装空间。日常维护时，只需要拆开泵体与连接座之间的紧固螺栓，就能直接取出叶轮与密封组件进行更换，不需要将整台泵从管路上完全拆卸下来，能大幅缩短现场维护的停机时间。
