瓦格纳Colora ZIP52气动双隔膜泵结构

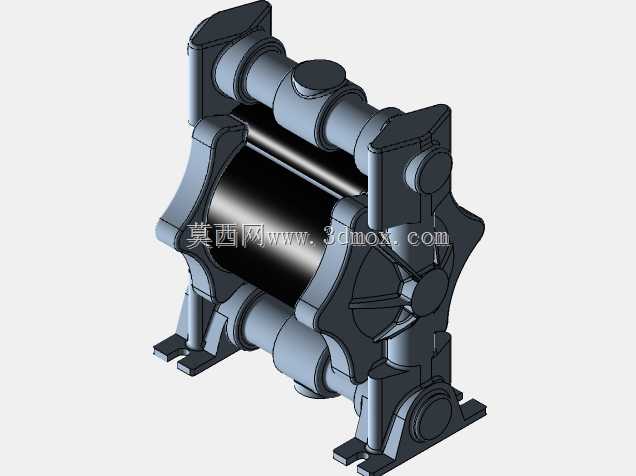

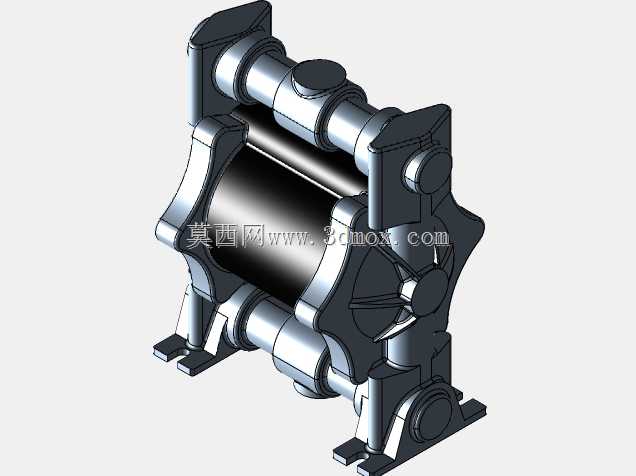

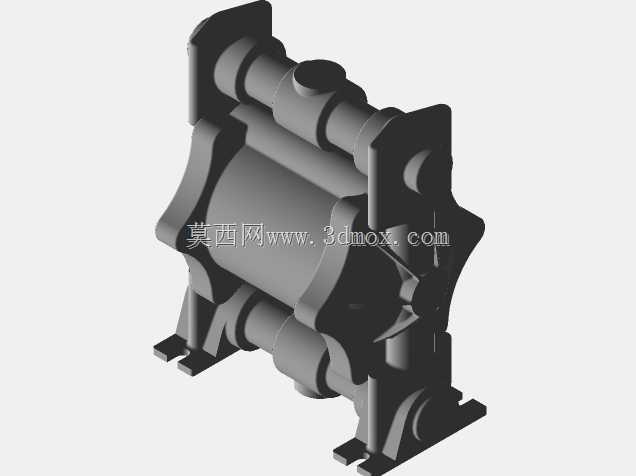

该款气动双隔膜泵在中小流量流体输送场景中适配性极强，常见于中小型涂装生产线的涂料循环供给、小型化工车间的腐蚀性介质转输、实验室试剂分装工位的精准给料环节，也可配套在移动式废液回收装置上完成低粘度废液的抽吸转移，无需外接电源的特性让其在防爆要求较高的涂装作业区、易燃易爆溶剂周转工位具备独特的应用优势，不会产生电火花风险，符合涉爆作业区域的设备安全规范。从功能特性来看，该泵依靠压缩空气作为动力源，通过配气机构交替驱动两侧隔膜往复形变，改变泵腔内部容积完成介质的吸入与排出，可输送含细小颗粒的悬浮流体、粘度不超过10000cps的常规流体，运行过程中不会出现轴封泄漏问题，过流部件的结构设计可适配多数常规腐蚀性流体的输送需求，启动气压低至0.2MPa即可正常工作，输出流量可通过进气压力调节实现0到额定流量的无级调整，空载运行也不会造成泵体结构损坏，日常运维无需加注润滑油，拆解清洗的步骤简单，适合需要频繁更换输送介质的作业场景。在结构设计层面，该模型完整还原了实体产品的对称式腔体布局，两侧隔膜腔通过中间的配气阀组连接，进出液口采用对称式内螺纹接口设计，可根据现场管路走向调整接口朝向，底部的支撑脚预留了标准安装孔位，可直接固定在设备机架或者移动小车上，整体外壳采用高强度工程塑料搭配金属紧固件的组合结构，在保证结构强度的同时降低了整体自重，两侧的端盖采用快拆式卡扣结构，无需专用工具即可打开检查隔膜状态、清理腔体内残留介质。从安装边界来看，该泵整体宽度控制在220mm以内，总高度不超过310mm，进出液口中心距底部安装面的高度为125mm，安装时需在进气端配套气源处理三联件，过滤压缩空气中的水分与杂质，同时预留至少100mm的侧向操作空间，方便日常调整进气压力、拆解维护端盖，进出口管路建议采用柔性软管连接，避免管路硬连接带来的应力传递到泵体接口，造成接口密封失效。建模过程中完整还原了内部配气阀的运动行程空间、隔膜的形变限位结构，所有配合面的公差预留符合气动流体设备的常规设计规范，可直接用于设备配套选型的装配干涉检查、涂装生产线的布局模拟，也可作为气动隔膜泵结构教学的演示模型使用。
