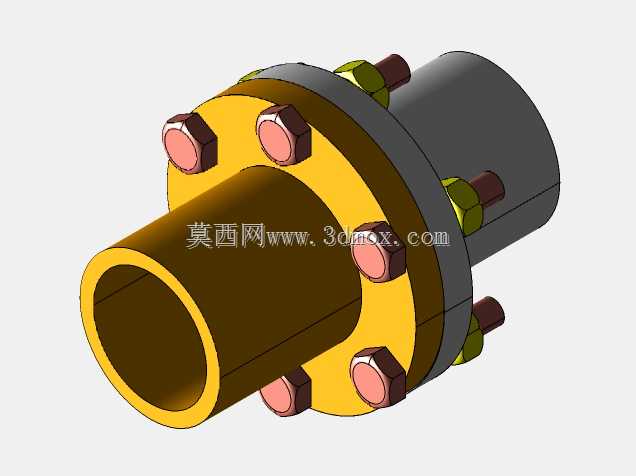

凸缘刚性法兰联轴器结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:286388
  • 凸缘刚性法兰联轴器结构设计

在各类工业传动系统的轴系布局中,不同动力输出端与负载输入端的轴段往往存在制造安装偏差、轴段长度分段设计的需求,法兰联轴器作为刚性联轴器的典型结构,承担着两根同轴轴段的扭矩传递与刚性固定作用,常见于输送机驱动辊组、机床主轴传动、中小型水泵动力端、减速机输出端等对中精度要求较高的传动场景,不具备补偿径向、角向与轴向偏差的能力,因此适配安装时需严格保证两轴的同轴度公差,避免运行过程中产生附加弯矩加剧轴承磨损。该结构采用两个带凸缘的半联轴器分别与待连接的两根轴通过键连接实现周向固定,依靠轴肩与端盖或者锁紧螺母实现轴向定位,两个半联轴器的对接端面加工有定位止口,装配时止口嵌合完成初步对中,再沿法兰盘圆周均布的螺栓孔穿入铰制孔螺栓或者普通受拉螺栓,通过螺母预紧实现两个半联轴器的刚性锁紧,扭矩依靠法兰接触面的摩擦力以及螺栓杆的剪切、挤压作用共同传递,相比其他柔性联轴器,刚性法兰联轴器结构简单、制造成本低、传递扭矩大,无相对滑动间隙,传动精度高,可在重载、低速、传动平稳的工况下长期运行。设计过程中首先根据所需传递的额定扭矩、轴径尺寸确定半联轴器的法兰盘外径、毂部长度与内径,毂部内径与配合轴采用过渡配合保证定心精度,键槽尺寸按照对应轴径的平键标准选取,法兰盘上的螺栓孔数量根据螺栓规格与总预紧力需求计算确定,均布在法兰盘的节圆上,节圆直径需避开毂部与外缘的壁厚薄弱区,螺栓孔与螺栓的配合公差根据载荷类型选择,受冲击载荷时优先选用铰制孔螺栓配合以降低螺栓受拉疲劳风险。安装边界方面,半联轴器毂部的轴向长度需覆盖轴端的配合段,预留足够的键连接接触长度避免键部压溃,法兰盘外缘与周边设备壳体、防护结构的径向间隙需满足螺栓拆装时的扳手操作空间,轴向安装时需在两轴端预留适当的间隙,避免轴受热伸长后产生轴向顶推,装配完成后需校验法兰端面的圆跳动与径向跳动公差,保证轴系运转的平稳性。日常运维中需定期检查连接螺栓的预紧力,避免长期运行后螺栓松动导致传动失效,法兰接合面需保持清洁无油污,防止摩擦力不足出现打滑窜动。
