三向曲面交汇切割平面结构设计

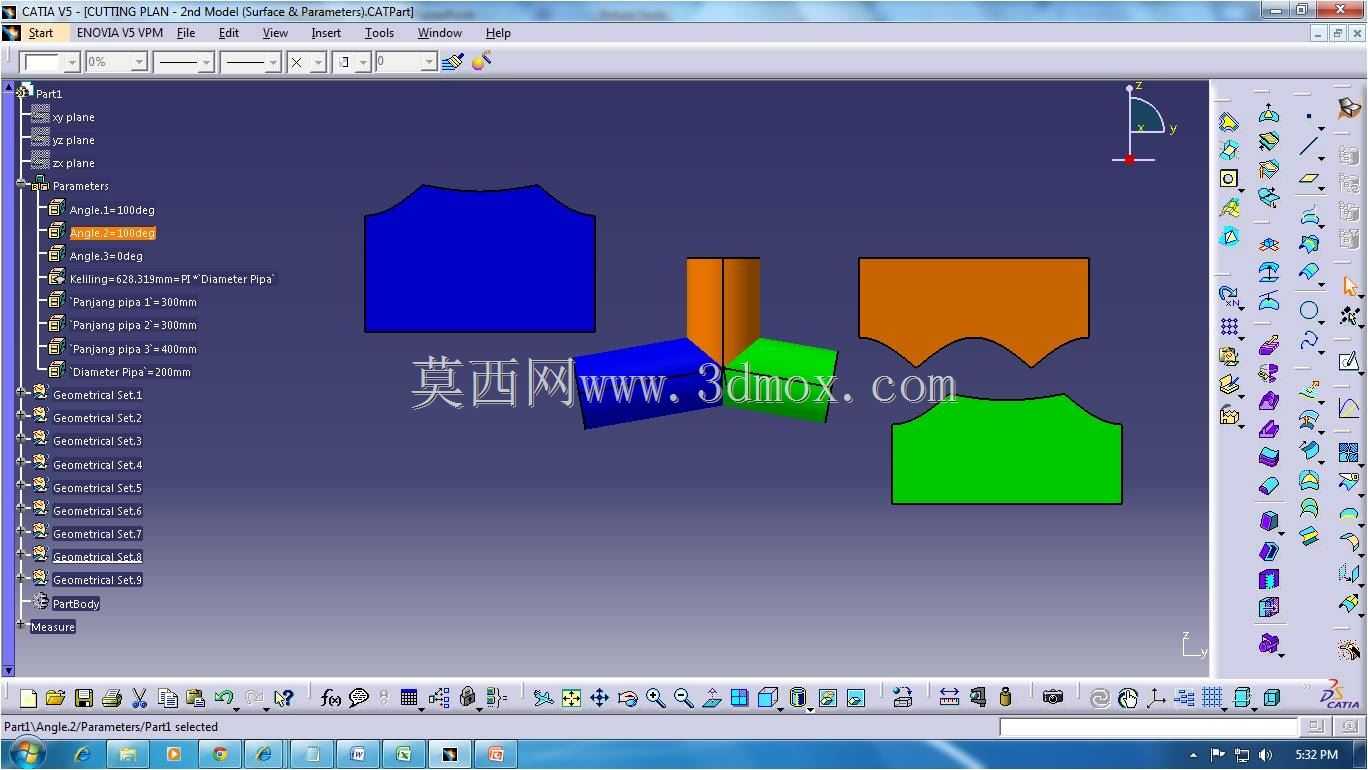

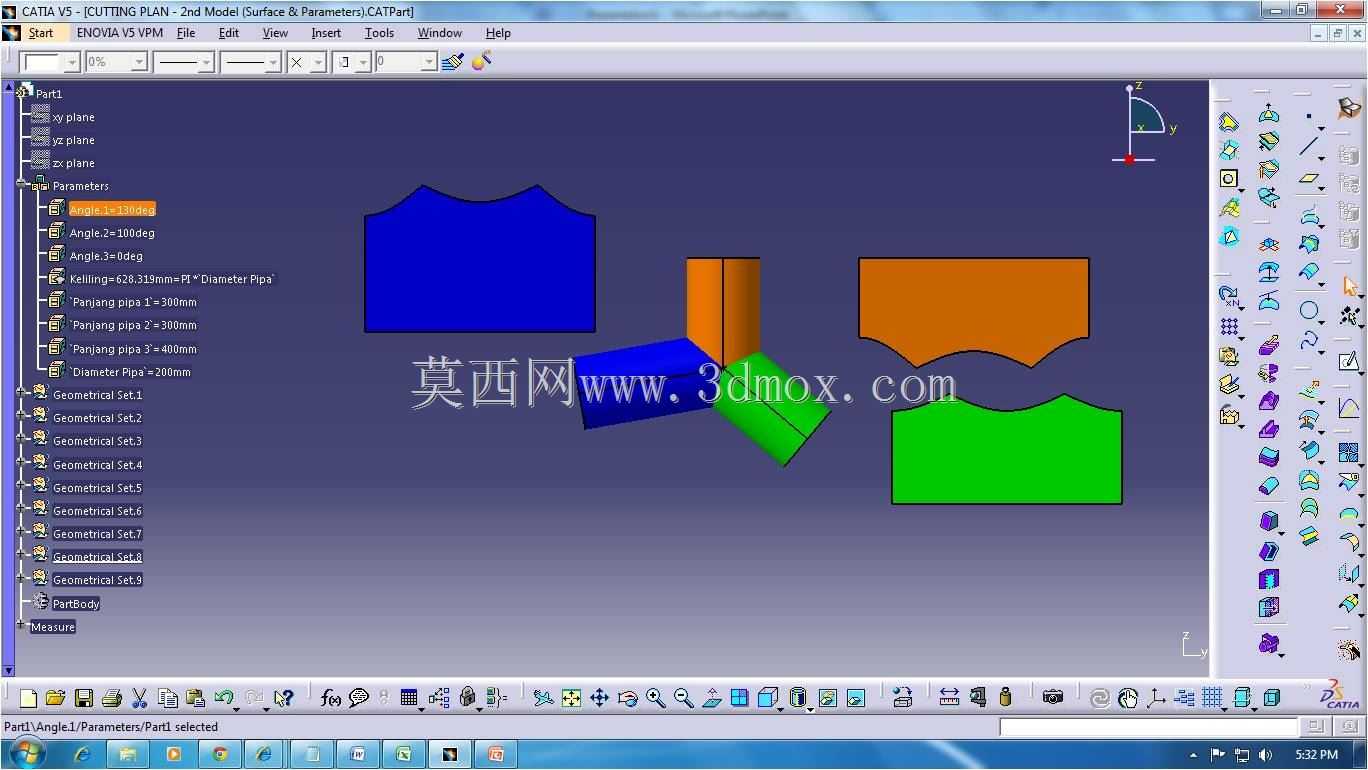

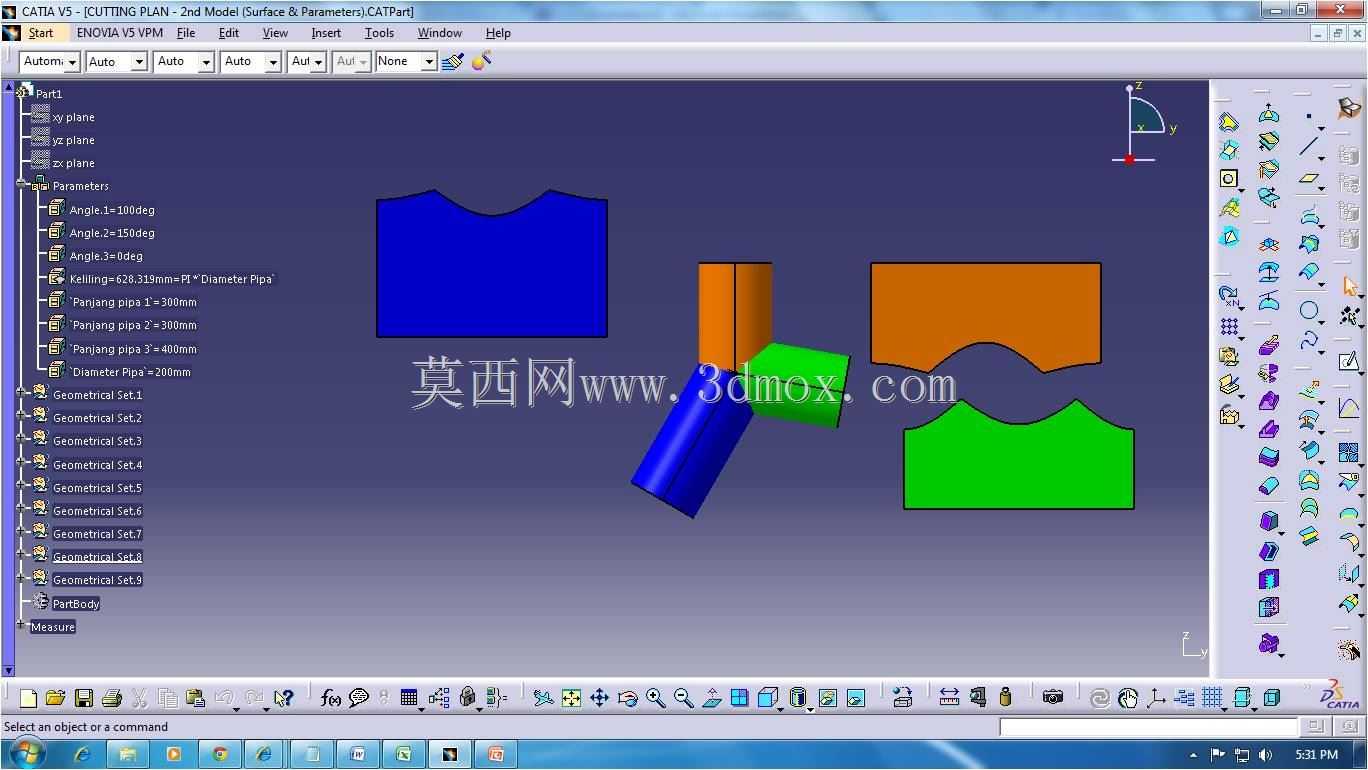

这类三向交汇的曲面切割平面结构，多应用在多通管路拼接、异形钣金护罩成型、非标设备曲面封板的加工前置环节，区别于常规正交平面裁切，该结构需要同时匹配三个不同方向曲面的边界轮廓，确保裁切后的板材在弯折拼接时，各边能与相邻曲面完全贴合，不存在拼接缝隙或错位问题。在实际生产场景中，这类结构常见于通风管道的异形三通制作、设备外壳的曲面转角封板、工艺料槽的多向接口裁切，以往现场施工多采用放样划线的方式手动裁切，精度受工人放样水平影响较大，容易出现拼接后缝隙不均、需要反复修磨的问题，通过参数化建模完成的切割平面设计，能直接导出各片板材的轮廓线，导入数控切割设备即可完成精准下料，大幅减少现场修配的工作量。设计过程中首先确定三个交汇方向的曲面基准，分别提取各曲面与切割平面的交线作为板材的边界轮廓，每片板材的边缘都做了贴合曲面的弧度处理，其中两片板材边缘为内凹弧形，另外两片为外凸弧形，拼接时各弧边能完全卡入对应曲面的轮廓线，安装时不需要额外施加外力强制贴合，能有效减少拼接处的焊接应力，避免后期使用过程中出现焊缝开裂的问题。从安装边界来看，各片切割平面的交汇点位于结构中心，三个方向的延伸长度可根据实际安装空间调整参数，模型中预留了曲面贴合的公差余量，边缘处不需要额外做裁切处理就能直接与相邻曲面对接，针对不同厚度的板材，可直接调整参数生成对应偏移量的切割轮廓，不需要重新绘制交线。这类结构的建模核心在于曲面与平面的求交精度，建模时需要确保各曲面的连续性，避免出现交线断裂或轮廓偏差，每片板材的轮廓都做了闭合处理，能直接生成切割路径，不需要后期在CAM软件中修补轮廓。在实际设备装配中，这类切割平面成型后的板材，可直接作为多曲面交汇位置的封板或导流板，曲面贴合的边缘能减少流体通过时的阻力，也能避免粉尘、碎屑在拼接缝隙处堆积，应用在除尘设备、通风管路中时，能有效降低风阻，提升管路输送效率。
