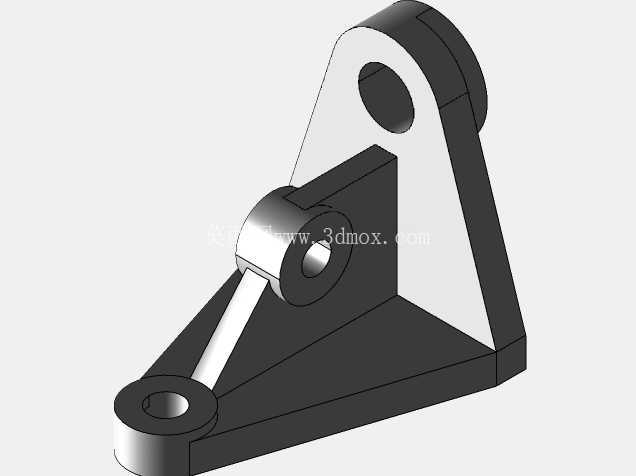

该三角式铰接支架主要用于各类运动机构中承担连杆、摆臂与执行件之间的连接与支承任务,常见于教学演示平台、轻型自动化输送线、可调夹具、联动门机构以及小型实验设备的运动传递环节。结构上采用三点铰接布局,底部两个带孔凸台可作为固定或摆动连接端,上部大孔耳板用于承接主摆轴,中部侧向圆筒则为辅助连杆或转轴提供安装位,使多个运动构件能够在同一支架上形成稳定的空间联动关系。
从实际装配角度看,支架主体以三角形板件作为承力骨架,利用三角形几何关系提高整体抗弯和抗扭能力。各铰接孔周围设置加厚凸台,避免薄壁区域直接承受销轴反复载荷,也为衬套、轴承或耐磨套的压装预留了足够壁厚。中部圆筒与主体板壁之间通过加强筋过渡,能够减小侧向连杆受力时在根部产生的应力集中;底部孔位与上部耳板之间的距离决定了摆臂运动半径,设计时需要结合相邻杆件长度校核极限摆角,防止运动过程中发生干涉。
外形边界方面,支架整体呈低矮三角支撑形态,底部安装面较宽,适合在机架平面、滑块组件或连杆端部进行定位。三个主要孔位的中心距是建模和选型时的关键尺寸:下部两孔决定基础跨距,上部孔位决定主摆动中心高度,中部横向圆筒轴线与板面形成确定的空间夹角,可用于传递非共面运动。安装时销轴穿过各凸台孔后,应保证孔端面与配合件之间留有适当间隙,以便连杆自由转动;若设备运行频率较高,可在孔内增设自润滑衬套,并在凸台侧面预留润滑或挡圈位置。
建模思路上,先依据运动简图确定各铰接中心,再由中心距反推板件轮廓和凸台高度。主体轮廓并非单纯追求外观,而是在满足孔边距、扳手空间和杆件摆动范围的前提下,对非承力区域进行收窄,以控制重量。板厚、圆筒外径和加强筋宽度需要根据载荷方向协调:沿连杆拉力方向保留连续材料路径,在弯矩较大的耳板根部增加圆角过渡,在不影响装配的位置削去多余实体。这样处理后,支架既能保证运动传递时的刚性,又能避免因结构过重而增加惯量。
在设备运行中,该类支架不直接提供动力,而是作为运动链中的姿态保持与铰接承载部件。其孔位同轴度、端面垂直度和中心距精度会直接影响连杆运动是否平顺;若孔位偏差过大,容易出现卡滞、偏磨或异响。因此三维设计时应将各铰接孔设置为关键配合特征,装配环境中还需模拟连杆在最大开合角度下的轨迹,检查圆筒、耳板和加强筋与周边零件的最小间隙。
