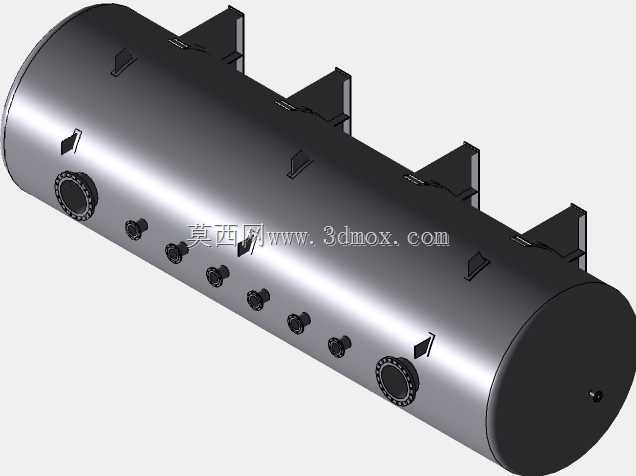

带鞍式支座50立方卧式储液罐体结构

在化工、粮油加工、市政供水、中小型油气储运场站的物料暂存环节，卧式储罐是应用占比极高的静设备品类，这款50立方容积的带鞍座卧式罐体，适配常压或低压液态介质的常温存储需求，可承接水、中性化工溶剂、低粘度油品等多种介质的中转与暂存任务，相比立式储罐，其安装高度更低，配套进料、出料管线的布设难度更小，日常巡检、阀门操作无需搭建高位操作平台，尤其适合场地竖向空间受限、介质进出频次较高的生产场景。

从结构设计逻辑来看，罐体主体采用等直径圆筒搭配两端标准椭圆形封头的构型，这种构型的环向应力分布均匀，筒体板材的受力冗余度更合理，加工环节的卷圆、焊接工序成熟度高，批量制作时的品控难度更低。筒体上的接口排布经过优化：两端靠近封头位置的大口径法兰接口分别作为进料、出料主通路，筒体轴向均匀排布的小口径接口可按需接装液位计、温度传感器、安全阀、排空阀等附属配件，接口位置避开了鞍座的支撑应力集中区，避免焊接附加应力与支撑应力叠加造成的筒体局部变形。

配套的鞍式支座采用三个等间距排布的焊接式鞍座，相比常规双鞍座设计，三鞍座的支撑点分布更均匀，可有效降低长径比偏大的卧式罐体在满载状态下的筒体挠度，避免筒体中部因长期受载出现下凹变形，鞍座的立板与底板之间加设了加强筋结构，可将罐体满载时的垂直载荷均匀传递至设备基础，安装时需注意鞍座底板与预埋基础板的水平度校准，预留一侧鞍座的横向滑动余量，抵消罐体充放介质、温度变化带来的轴向伸缩位移，避免支座与基础之间出现额外的附加载荷。

建模过程中需重点把控筒体壁厚与鞍座包角的匹配关系，常规常压存储工况下鞍座包角取120度即可兼顾支撑稳定性与筒体局部受力要求，所有接口的法兰端面均做了垂直于筒体轴线的基准约束，方便后续对接管线时的法兰同轴度校准，筒体上预留的箭头标识为介质流向与安装定位基准，现场安装时可依托该标识快速找正罐体的水平与轴向位置，减少现场安装的调整工作量。
