酒店建筑配套管线与钢结构集成结构

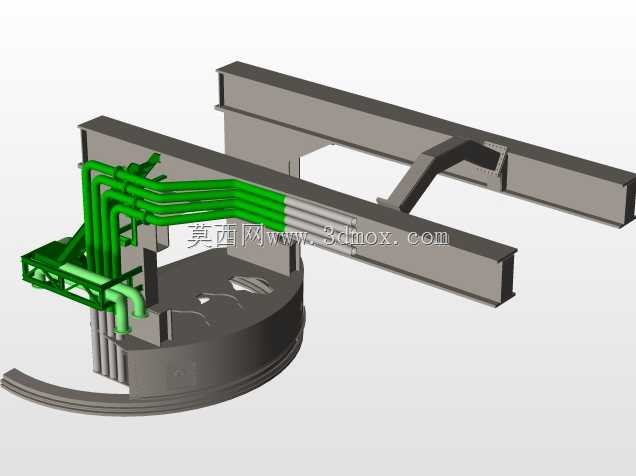

这套集成结构主要服务于大型公共建筑的机电配套安装场景，对应高层酒店类建筑的设备层管廊布设需求，核心作用是在有限的建筑结构空间内，整合多组流体输送管线与承重钢结构，完成管线走向排布、承重载荷传递、安装空间预留的多重功能匹配。从结构组成来看，灰色构件为H型钢焊接成型的承重支撑框架，承担上部结构载荷传递的同时，为绿色管线提供稳定的安装固定基准，框架采用分段焊接拼接形式，可适配建筑弧形转角的安装边界，底部弧形基座完全贴合建筑筒体的弧形外立面，安装时无需额外对建筑结构进行破坏性裁切，能大幅缩短现场安装的调整周期。绿色管线为多组并行排布的流体输送管道，涵盖不同通径的管路规格，分别对应供水、暖通循环、消防输送等不同的介质输送需求，管线排布严格遵循小管让大管、有压管让无压管的工程布设原则，转弯处采用标准曲率的弯头衔接，避免管路急弯造成的介质流阻增大，所有管线通过专用管卡与上部H型钢梁固定，固定点间距符合管路安装的载荷规范，可避免管路运行过程中产生振动位移。设计阶段优先考虑了现场安装的操作空间，管线与钢结构梁体之间预留了足够的保温层安装间隙与后期检修操作空间，并行管线之间的间距满足法兰连接、阀门安装的操作尺寸要求，底部弧形基座上预留的管线穿装空位，可直接对接建筑筒体内部的竖向管井，无需现场二次开孔。整个结构的安装边界完全贴合建筑筒体的弧形轮廓，横向钢梁的悬挑长度匹配建筑外挑廊的结构尺寸，不会超出建筑外立面的装饰完成面，管线的整体排布高度控制在设备层的净空要求范围内，不会影响后续设备层内部的巡检通道布设。从结构受力角度，斜向支撑钢梁连接横向主梁与底部弧形基座，形成稳定的三角受力结构，可承担管线满水状态下的全部静载荷，同时抵消管路运行时产生的动载荷，避免长期运行出现结构变形。
