镂空编织网格环形装饰结构设计

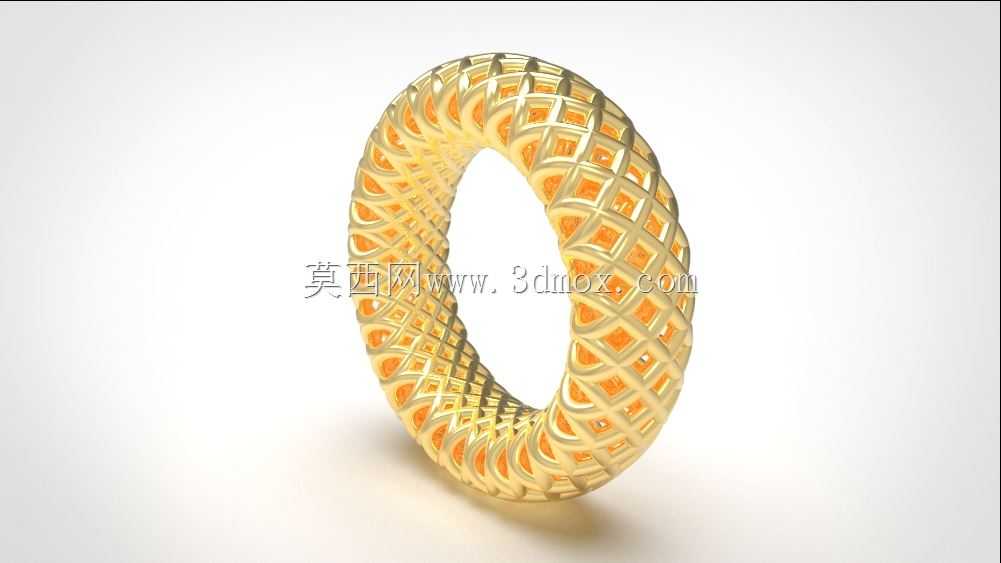

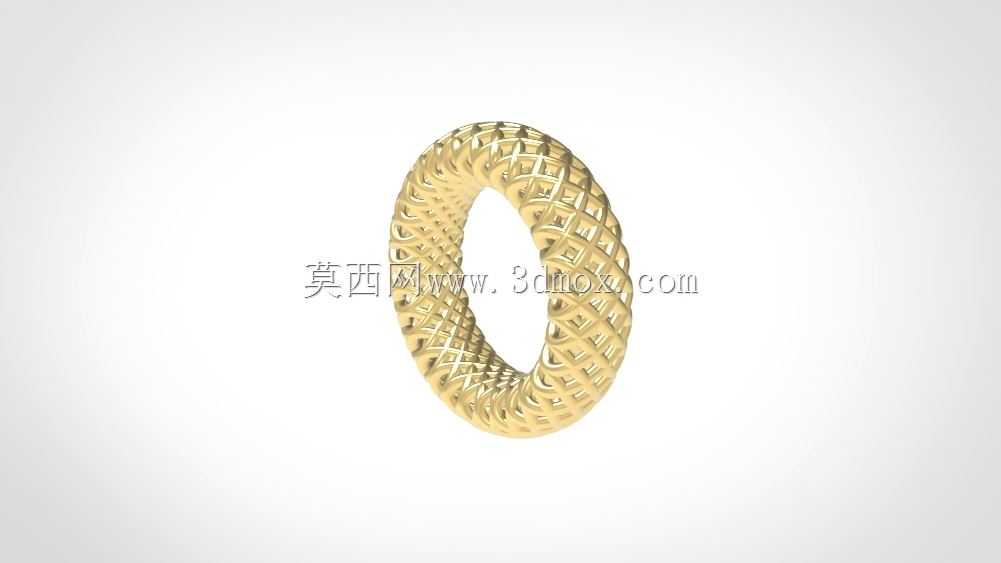

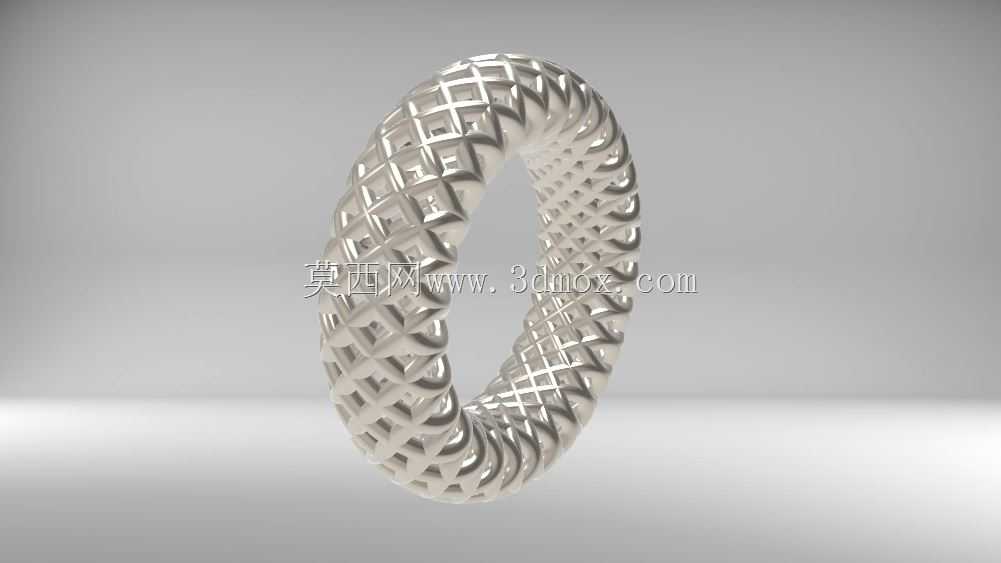

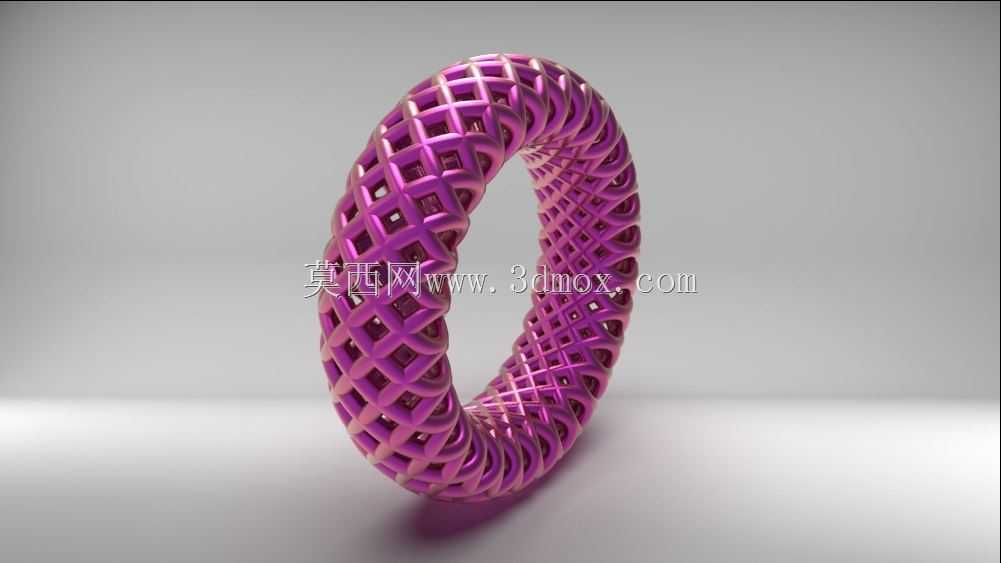

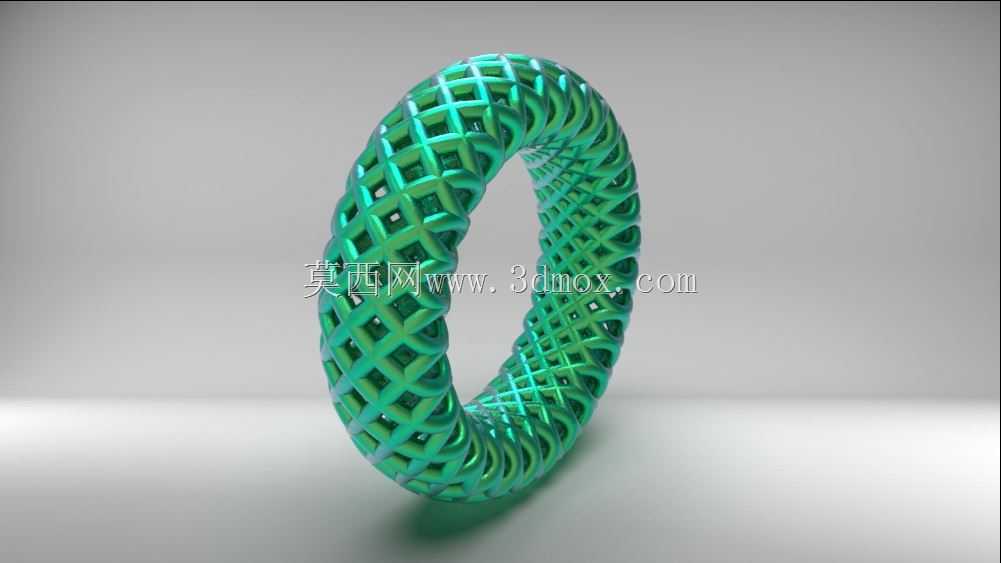

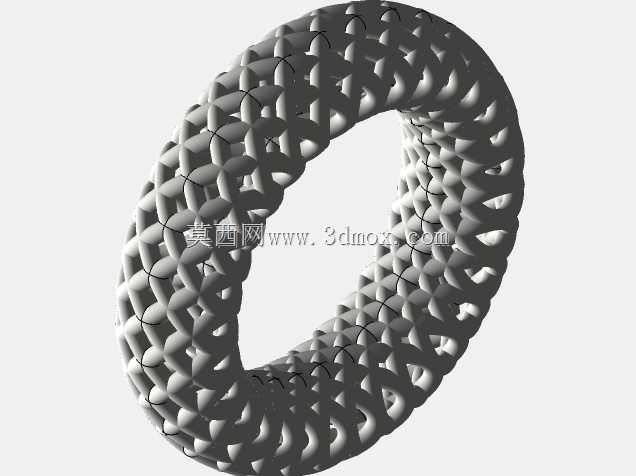

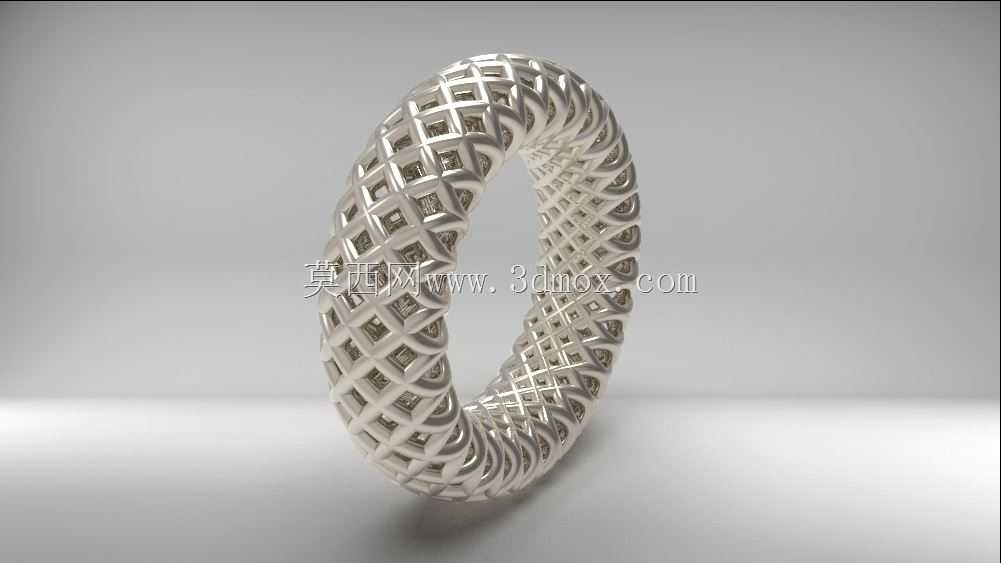

　　这类镂空编织形态的环形构件，在工业设计与文创衍生领域有着多元的落地场景，既可以作为工业产品外观装饰嵌套件，搭配在消费电子、小型家电的外壳衔接处，也能作为文创摆件、首饰设计的结构原型，通过3D打印、精密铸造工艺实现小批量定制生产。从结构设计逻辑来看，整个环形基体以标准圆环为基础轮廓，采用交叉编织的网格筋条替代传统实心环体结构，筋条沿环体周向与径向交错排布，每一处交叉节点都做了顺滑的圆角过渡，既避免了应力集中导致的结构断裂，也让整体外观更具流畅的编织质感。设计过程中需要重点把控筋条的宽度与网格镂空的比例，若筋条过窄会导致整体结构刚性不足，受外力挤压时容易出现变形，若筋条过宽则会削弱镂空通透的视觉效果，同时增加不必要的材料消耗。

　　在安装边界的考量上，这类环形构件的内外径尺寸需要根据适配的安装位做匹配调整，比如作为装饰嵌套件使用时，内径需要与被嵌套的基体外径保持小间隙配合，单边间隙控制在0.1-0.2mm即可，既方便装配定位，也不会出现装配后松动晃荡的问题；环体的轴向宽度则需要根据安装空间的预留尺寸做对应调整，避免与周边其他零部件产生干涉。从功能特性来看，这种镂空网格结构相比同尺寸的实心环体，重量能降低60%以上，同时网格间隙可以让气流、光线顺利穿过，用在需要通风散热或者透光装饰的场景下，能兼顾结构支撑与功能需求。建模过程中需要先绘制基础圆环的扫描路径，再通过阵列、交叉组合的方式生成单组编织筋条，之后沿环形路径做圆周阵列，

　　最后对所有交叉位置做布尔合并与圆角处理，保证整个构件是一个连续的整体，没有断开的缝隙或者重叠的面，方便后续导入仿真软件做结构受力验证，也能直接对接切片软件或者加工编程软件做生产准备。在实际应用中，这类结构还可以根据使用场景调整材质，做工业装饰件时可以选用ABS、PC等工程塑料通过注塑工艺批量生产，做高端文创或者首饰时可以选用不锈钢、钛合金甚至贵金属通过精密铸造或者金属3D打印工艺制作，不同材质下筋条的厚度参数需要对应调整，比如金属材质下筋条最小厚度可以做到0.8mm，而塑料材质下筋条厚度至少要保证1.2mm以上才能满足日常使用的强度要求。
