卫生级快装卡箍NW60.3管道连接构件

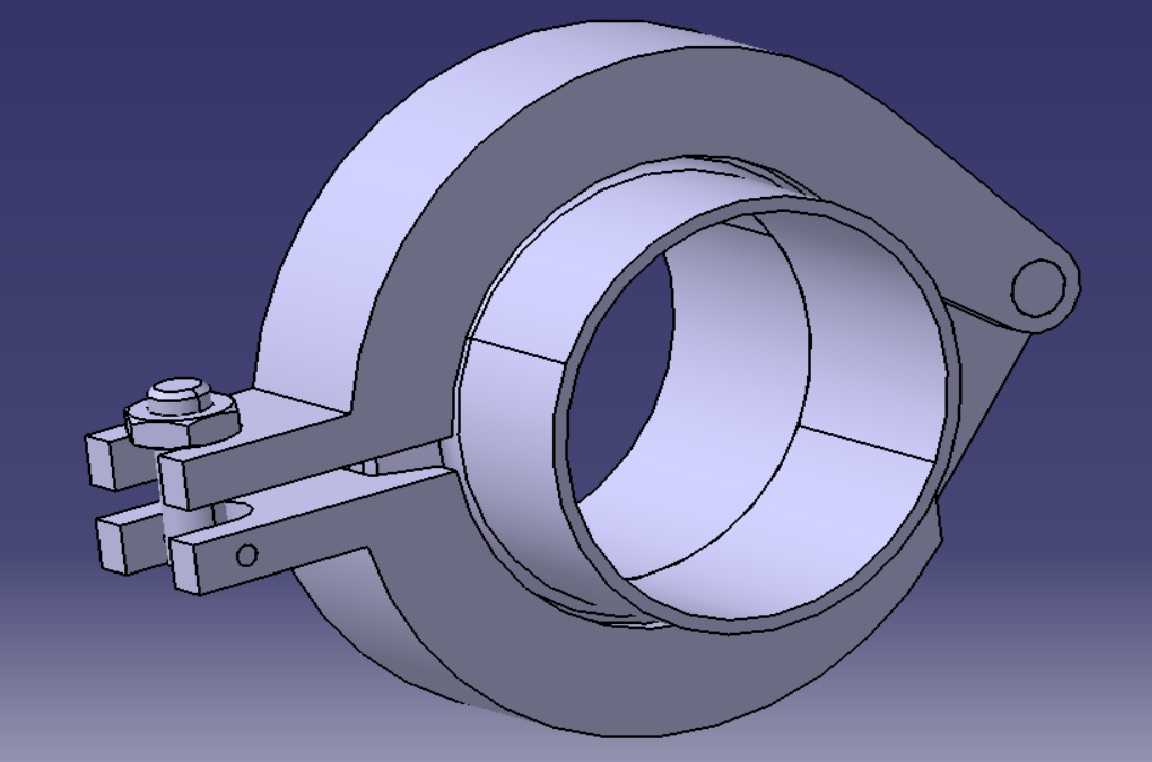

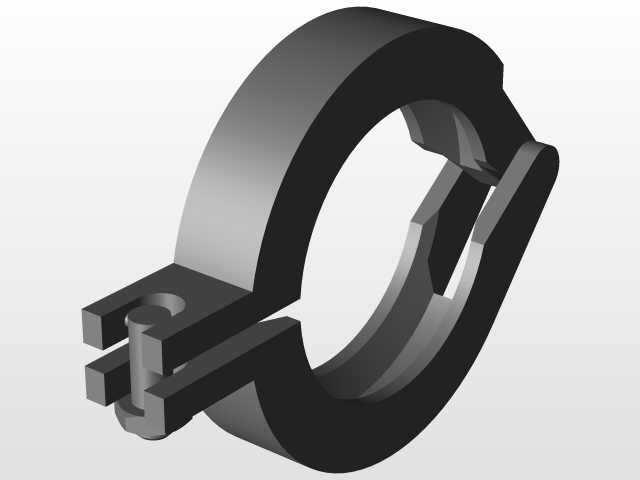

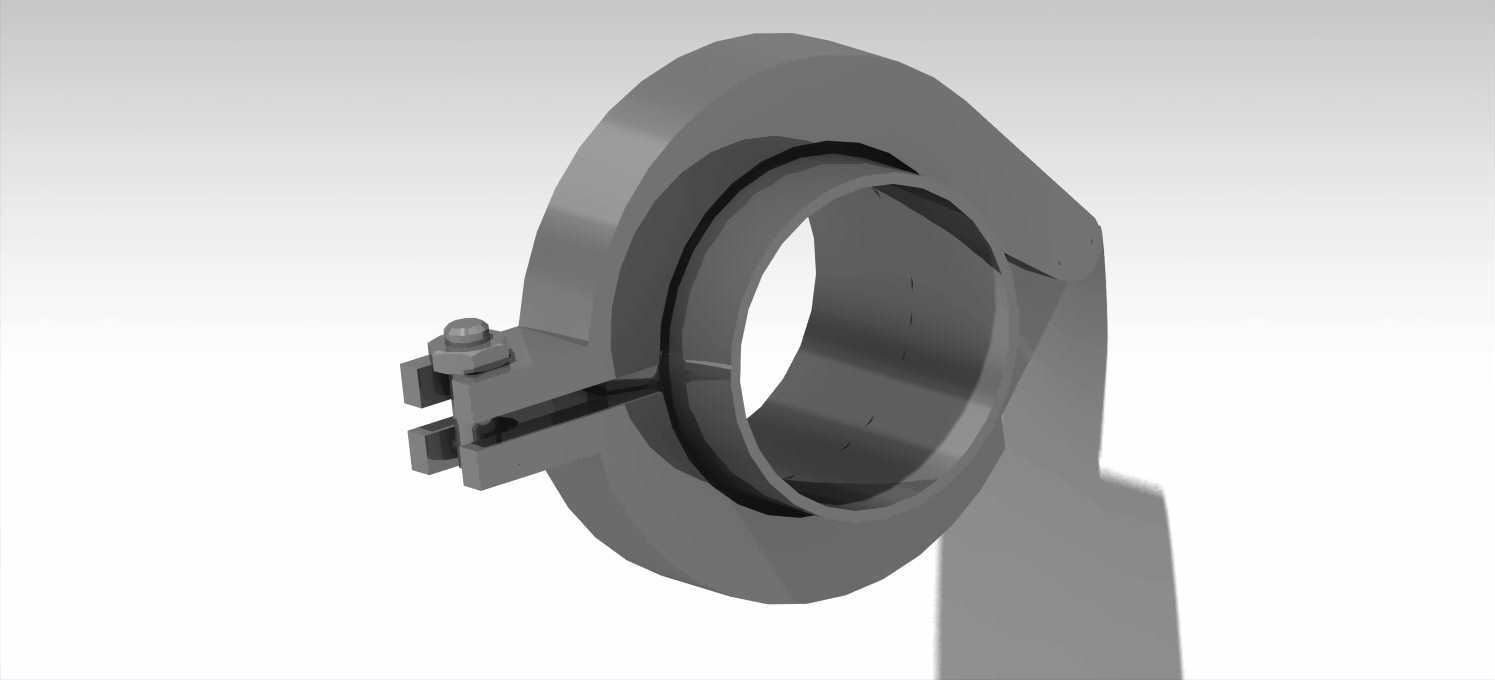

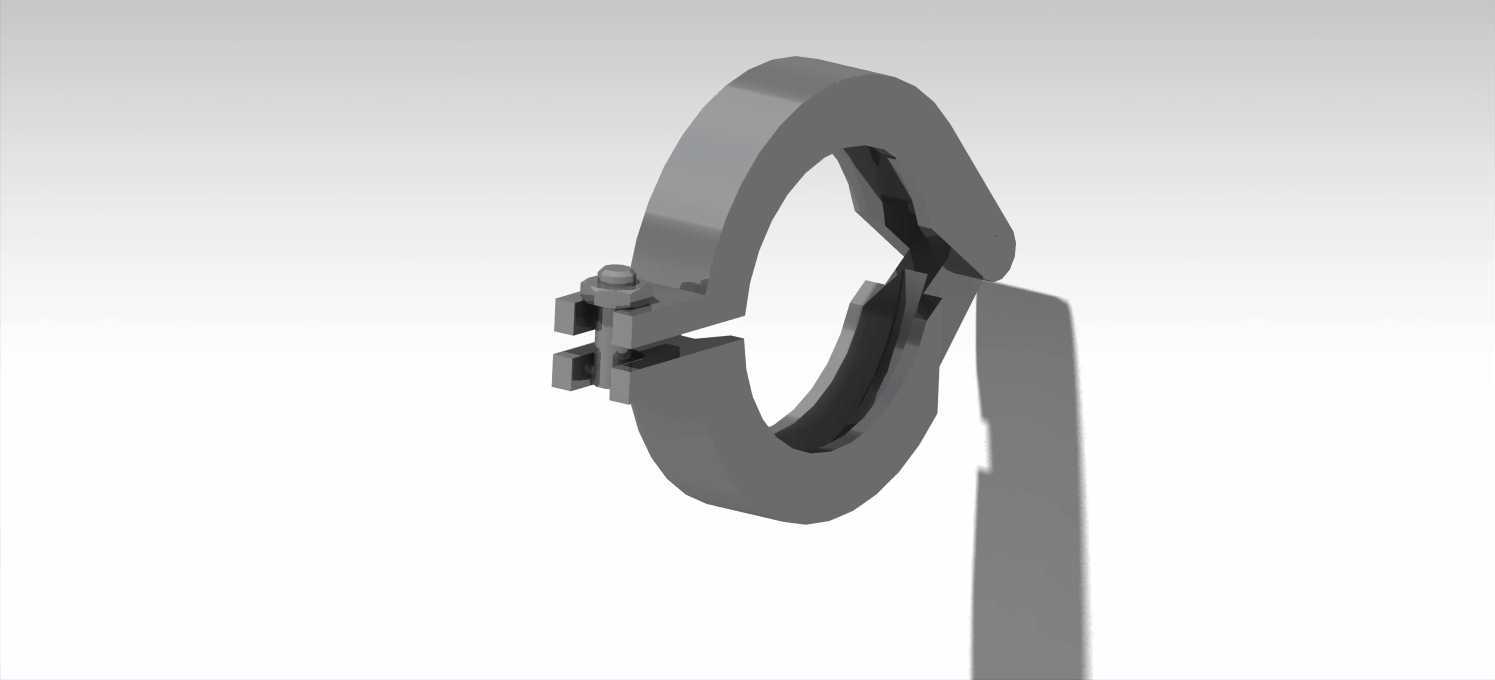

这款快装卡箍主要应用于食品加工、生物医药、精细化工等对管路卫生等级有较高要求的流体输送场景，是卫生级管路系统中实现快速拆装对接的核心连接件，日常多用于洁净车间内的物料输送管路、纯化水回路、CIP清洗管路的节点连接，相比传统法兰连接无需穿设多组螺栓，能大幅缩短管路拆装、清洗维护的作业时长，适配现场频繁拆接的运维需求。从结构设计来看，该卡箍采用抱合式锁紧结构，主体为环形抱臂搭配单侧快锁螺栓组件，抱臂内侧加工有与标准快装接头坡口匹配的限位斜面，锁紧时能将两个对接的快装接头端面连同中间的密封垫圈紧密压合，保证连接位置的密封性能，避免输送流体出现渗漏，同时抱合受力均匀，不会对接头端面造成局部挤压损伤。设计阶段优先考虑了安装操作的便捷性，锁紧螺栓的铰接结构预留了足够的扳动空间，现场操作人员无需使用大型工装，仅用普通扳手甚至手动即可完成锁紧与松脱操作，抱臂的开合角度经过反复校核，松脱状态下可直接从接头外侧脱出，无需沿管路轴向挪动较长距离，适配管路排布紧凑、操作空间有限的安装场景。尺寸边界上，该卡箍适配公称通径对应外径60.3mm的标准卫生级快装接头，抱臂闭合后的最小内径与接头卡盘外径精准匹配，锁紧后的整体外轮廓不会超出接头外径过多，能适配多数管路支吊架的安装间距要求，不会因为卡箍突出体积过大导致管路排布时出现干涉问题。卡箍尾部延伸的定位片结构，可在安装时与管路上的定位卡槽配合，避免管路运行过程中因流体振动导致卡箍出现周向转动，保证锁紧螺栓始终处于便于操作的方位，降低日常巡检的操作难度。材质选型上默认适配卫生级不锈钢管路的使用场景，整体结构无卫生死角，抱臂内侧的圆弧过渡设计能避免残留积液，配合定期清洗流程可满足洁净管路的卫生要求，锁紧组件的铰接位置采用防松结构设计，长期受管路振动影响也不会出现松脱移位，保障管路系统运行的稳定性。
