工业流体输送多阀组管路布局设计

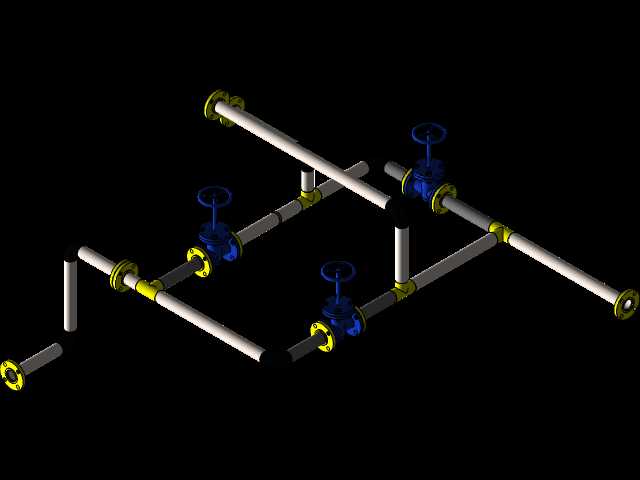

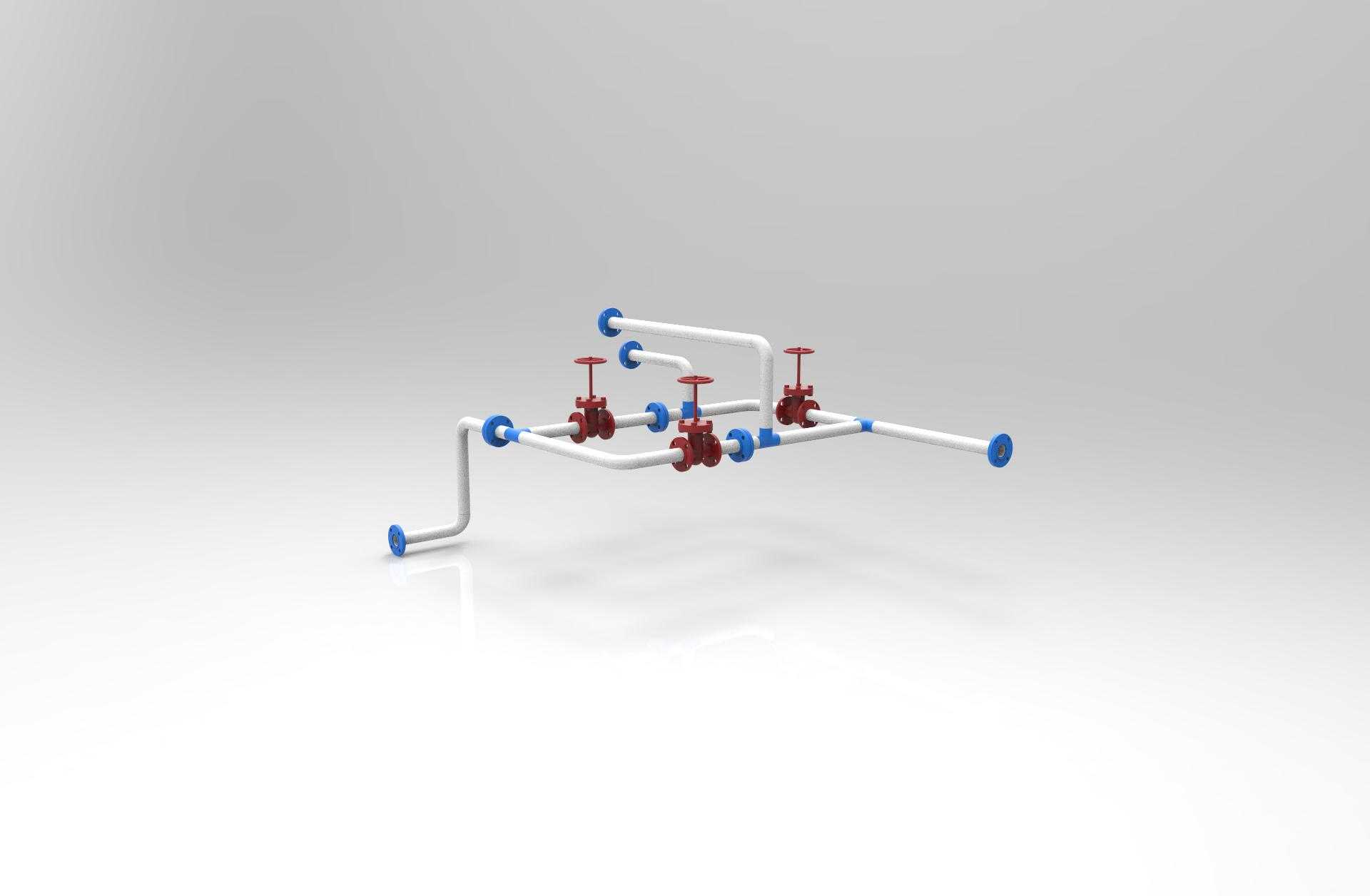

这套带多阀组的管路结构，主要面向中小型化工配料工段、车间循环水支路、小型实验装置流体分配场景使用，核心作用是实现单路来流向多个支路的可控分流，同时支持各支路独立通断调节，满足不同工位的流体供给需求。从实际使用角度看，这类管路常布置在设备侧方的管线夹层或者操作面旁1.2米至1.5米高度区间，方便操作人员近身操作手轮，不需要额外搭设操作平台，适配多数中小型生产装置的安装空间。设计过程中首先考虑的是操作可达性，所有阀门手轮的布置间距预留了不小于100mm的操作间隙，戴劳保手套操作时不会出现相邻阀件磕碰的情况，同时管路的弯折处全部采用大曲率半径的冷弯结构，避免直角弯折造成的流体压损骤增，也减少了弯头连接件的使用数量，降低潜在的泄漏点。管路的接口全部采用标准外螺纹快接结构，对接现场管线时不需要额外焊接，直接匹配同规格的管路接头即可完成装配，安装边界上，整套管路的横向延展尺寸控制在800mm以内，纵向高度不超过300mm，不需要占用过大的安装空间，既可以通过管卡固定在墙面支架上，也可以直接集成在小型设备的机架侧方。阀件选用的是直通式截止结构，密封面的设计适配常温水、低粘度油品、弱腐蚀性化工介质的输送需求，管路的支管接口朝向统一做了水平方向排布，方便后续对接不同方向的工位管线，不需要额外增加转接弯头。从结构合理性上看，管路的主管路通径大于支管通径，保证分流过程中各支路的流量稳定性，避免单一支路全开时其他支路出现流量不足的问题，同时所有阀件的安装方向都顺着介质流向设置，减少阀腔内的介质滞留，降低长期使用后的杂质沉积风险。在建模过程中，管路的壁厚、阀件的结构尺寸都参照通用工业管件的实际参数搭建，相邻管段的连接位置预留了标准密封件的安装槽位，装配时不会出现干涉问题，整体结构没有冗余的设计部分，所有构件都服务于流体可控分配的核心功能，既满足实际生产的操作需求，也兼顾了安装维护的便捷性，后期如果需要调整支路数量，也可以在现有主管路的基础上拓展接口，不需要整体更换管路结构。
