普卢默块带二维详图的机械结构设计

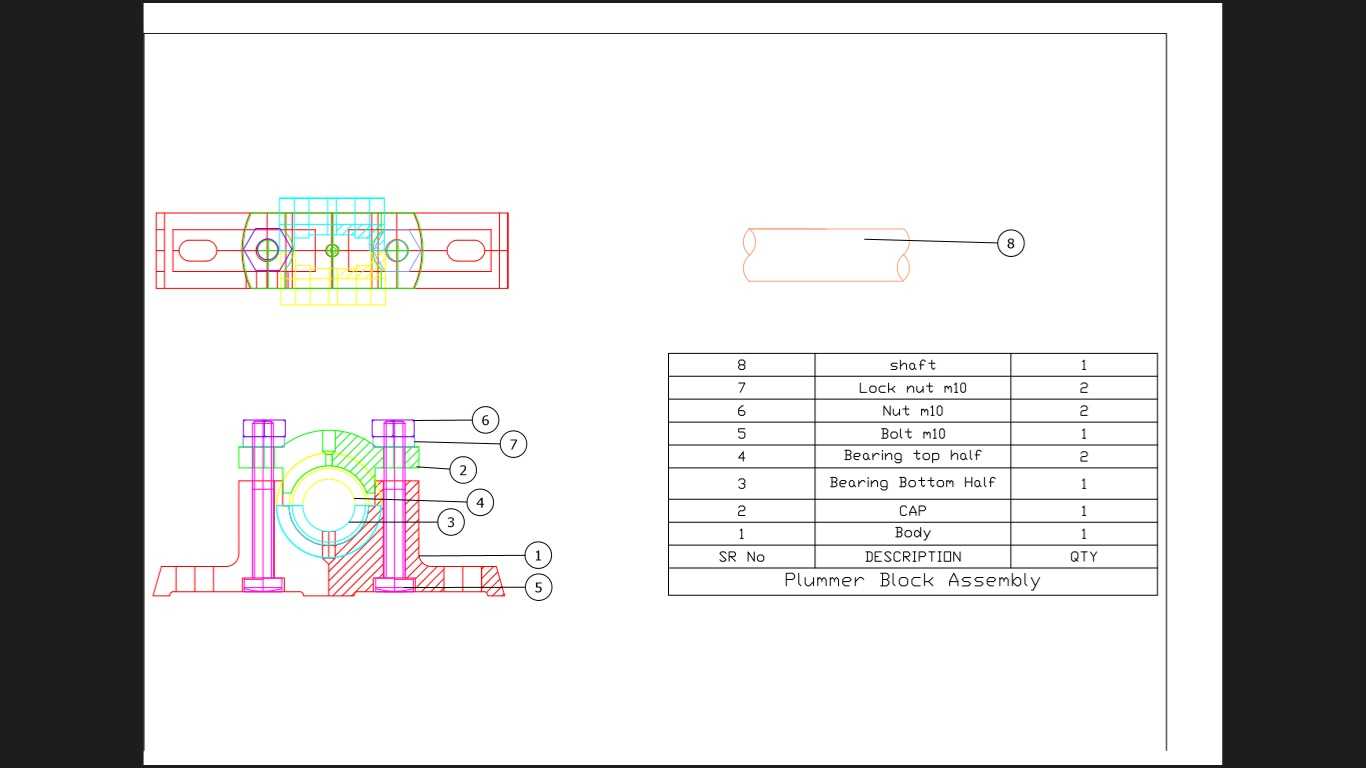

在各类旋转轴系的传动布局中，这类支撑结构是承担径向载荷、约束轴系径向位移的核心承载部件，常应用在输送机辊筒支撑、中小型减速器输入输出轴定位、机床辅助传动轴固定、风机叶轮轴端支撑等场景，是传动系统里保障轴系运转同轴度、降低运转振动的关键基础零件。从结构设计逻辑来看，该部件的主体基座采用带安装孔的平板式底座，底座上的安装孔位预留了足够的螺栓穿装间隙，适配现场安装时的位置微调需求，避免因机架加工的微小误差导致装配卡滞；上部的轴承容纳腔做了贴合轴承外圈的圆弧面设计，圆弧面的同轴度公差控制在合理区间，保证轴承装入后不会出现偏载，能均匀承受轴系传递来的径向载荷。配套的二维详图完整标注了各部位的尺寸边界，包括底座的总长度、宽度，安装孔的中心距、孔径，轴承腔的内径尺寸、腔体深度，以及上部压盖的连接螺栓孔位置、密封槽的尺寸参数，能直接指导生产加工时的下料、铣削、钻孔工序，也能给现场安装人员提供明确的装配参照。在实际选型应用时，需要先匹配所支撑轴系的轴径尺寸，确认轴承腔的适配轴承型号，同时核对底座安装孔的中心距是否匹配现场机架的预留安装位，避免出现安装干涉；结构上预留的注油通道位置，能保障后期运维时可以直接加注润滑脂，不用拆解部件就能完成轴承的润滑维护，降低设备运维的工作量。这类支撑结构的外形设计充分考虑了铸造加工的工艺性，各转角处都做了合理的铸造圆角，避免应力集中导致的部件开裂，壁厚设计均匀，不会出现铸造时的缩孔、冷隔缺陷，同时在承载较大的轴承腔下部做了局部加厚处理，提升整体的结构强度，在长期承受交变径向载荷的工况下也能保持结构稳定性，不会出现变形导致轴系同轴度超差。从三维结构的呈现来看，各部件的装配关系清晰，底座、轴承容纳槽、压盖连接位、密封安装位的结构都做了明确的表达，能帮助设计人员快速理解该部件的装配逻辑，在做整机布局时可以直接调用，核对与周边部件的间隙，避免出现运动干涉，也能给加工人员提供直观的结构认知，减少二维图纸识图的误差。
