公称通径100mm手动闸阀结构设计

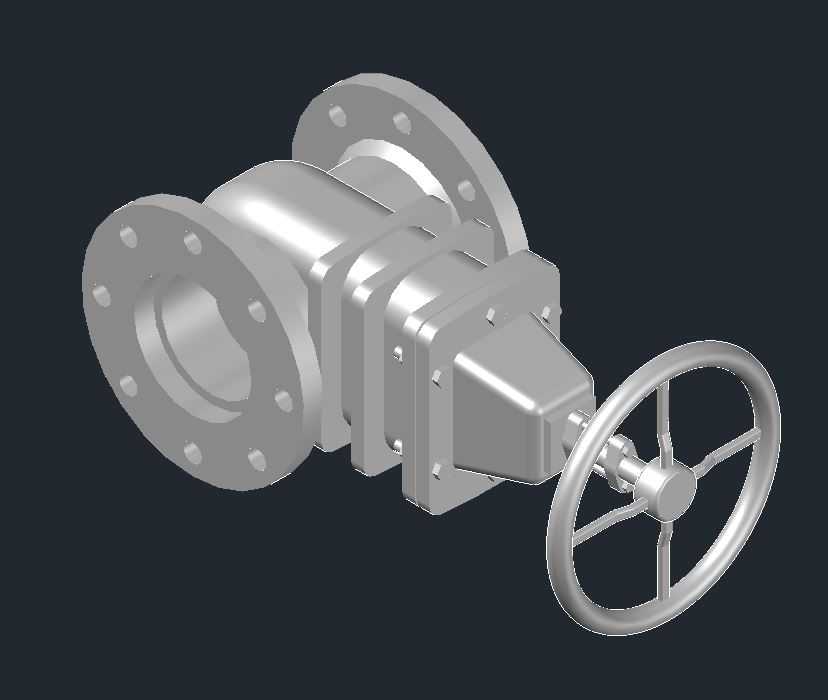

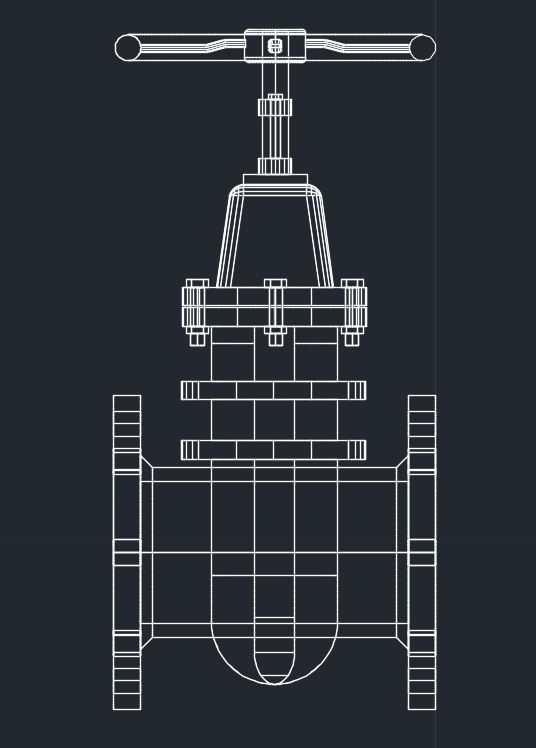

这款公称通径100mm的闸阀，常被应用在市政供水主干管、工业循环水系统、中型暖通空调管网以及低压流体输送管线中，作为管路通断控制的核心部件，它的核心作用是在管路检修、支路切换、故障隔离时实现介质的完全截断，不适合作为调节流量的节流元件使用，避免闸板长期受介质冲蚀出现密封面磨损泄漏的问题。从结构设计来看，这款闸阀采用楔式单闸板结构，密封面贴合角度经过反复校核，关闭时闸板在阀杆带动下沿阀体内腔的导向槽垂直下落，依靠楔面的挤压力实现密封副的紧密贴合，相比平行闸板，楔式结构在低压工况下的密封可靠性更优，对管路中少量杂质的耐受度也更高。设计过程中优先考虑了安装边界的适配性，两端采用标准法兰连接结构，法兰螺栓孔的分布圆直径、密封面凸台尺寸都匹配公称压力1.6MPa级的管路法兰标准，安装时不需要额外加工转接件，直接与同通径同压力等级的管路法兰对接即可，整体结构长度符合行业通用尺寸要求，在老旧管线闸阀更换场景中可以直接替换同规格旧阀，不需要调整两端管路的间距。阀体流道采用全通径设计，介质流经阀门时的流阻与同通径直管段基本一致，不会出现明显的压力损失，也不容易在阀腔内部积存介质杂质，降低了长期使用后闸板卡涩的概率。阀杆采用明杆设计，阀杆螺纹位于阀体外部的阀盖上方，不与输送介质直接接触，一方面可以避免介质中的腐蚀性成分侵蚀阀杆螺纹，另一方面操作人员可以直接通过阀杆的伸出长度直观判断阀门的开闭状态，不需要额外加装开度指示装置，在现场巡检时能快速确认阀门工况。手轮的轮辐尺寸经过优化，操作力矩控制在单人手动操作的合理范围内，正常工况下不需要借助加力杆就能完成阀门的全开全关操作，避免操作力矩过大导致阀杆弯曲或者闸板密封面压溃。在建模过程中，对闸板与阀座的配合间隙、阀杆与填料函的同轴度、中法兰连接的螺栓分布都做了细节还原，填料函部位预留了标准填料的安装空间，后期维护时可以在不拆解阀体与管路连接的情况下直接更换密封填料，降低运维的拆装工作量。
