法兰连接式手动全局调节截止阀

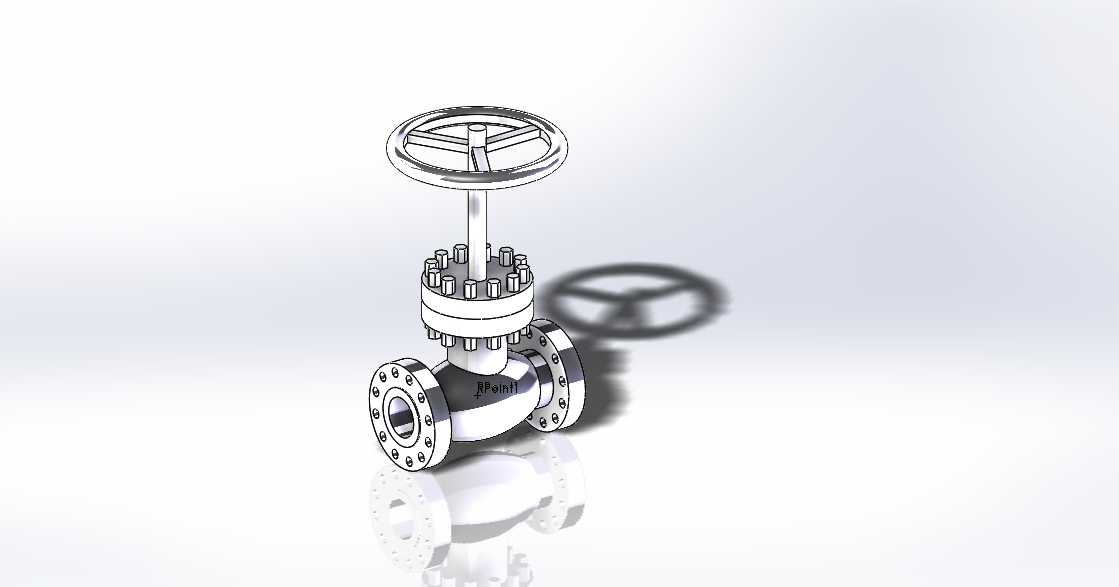

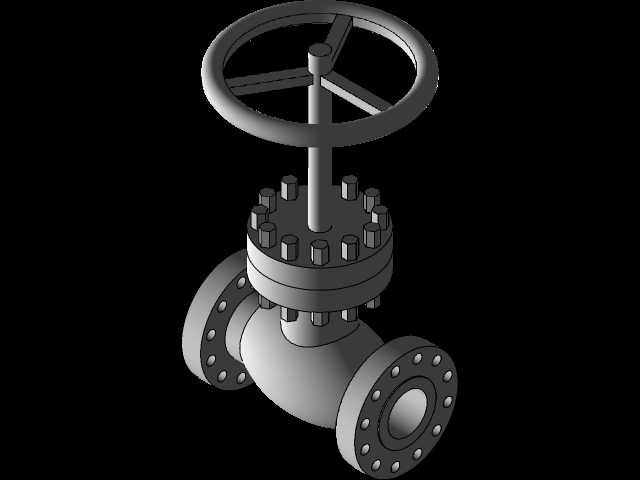

这类手动调节阀常被布置在石化、市政供水、暖通循环、化工输送等管路系统的关键节点，作为全局调控部件承担整条支路的介质参数调节职能，区别于仅做通断控制的闸阀与截止类截断阀，其阀芯型面经过专门的线性度优化，在阀杆升降行程内可以实现流量、压力的平稳连续调节，不会出现小开度下介质冲蚀阀芯、调节特性陡变的问题。从结构设计来看，顶部采用轮辐式手轮结构，手轮直径匹配操作力矩需求，日常巡检时操作人员无需借助加力杆即可完成开度调整，手轮下方的阀杆螺母采用压盖式填料密封结构，多组填料分层压装，既可以保证阀杆上下动作时的密封可靠性，避免带压介质沿阀杆间隙外漏，也预留了填料压紧余量，长期运行出现微量渗漏时无需拆解阀体即可在线补紧紧固件消除漏点。中法兰部分采用螺柱均布连接结构，沿阀盖圆周均匀布置的紧固螺柱可以保证密封面受力均匀，适配中高压管路的承压需求，两侧的连接法兰严格匹配对应压力等级的管路法兰标准，法兰密封面采用凸面结构，安装时搭配对应材质的密封垫片即可实现可靠密封，法兰螺栓孔的孔距、端面垂直度都在建模时做了公差匹配，避免现场安装时出现螺栓无法穿入、密封面偏斜漏液的问题。阀体流道采用直通式铸造流道设计，介质从一侧法兰进入后，经过阀芯与阀座形成的调节节流区后从另一侧法兰流出，流道内壁做了圆弧过渡处理，尽可能降低介质流动过程中的局部阻力损失，减少湍流带来的管路振动与噪音。建模过程中对各部件的装配间隙做了还原，包括阀杆与填料函的配合间隙、阀芯与阀座的密封配合面、手轮与阀杆的方榫连接结构都做了细节呈现，既可以用于管路系统的三维布局设计，提前校验阀门安装时与周边管道、支架的操作空间预留是否充足——比如手轮操作侧需要预留足够的操作空间，避免手轮转动时与周边管线、支吊架发生干涉，也可以作为阀门结构认知、拆装培训的三维参考素材，帮助设计人员快速理解这类手动调节阀的结构组成与装配逻辑。在实际选型应用中，这类阀门通常安装在需要长期稳定调节介质参数、不需要频繁快速启闭的管段，安装时需要注意介质流向与阀体标注方向一致，同时手轮位置要便于操作人员到达操作，避免布置在高空、狭窄缝隙等难以操作的位置，阀杆部分在长期户外使用时还可以配套加装保护套，避免灰尘、雨水侵蚀阀杆螺纹导致操作卡涩。
