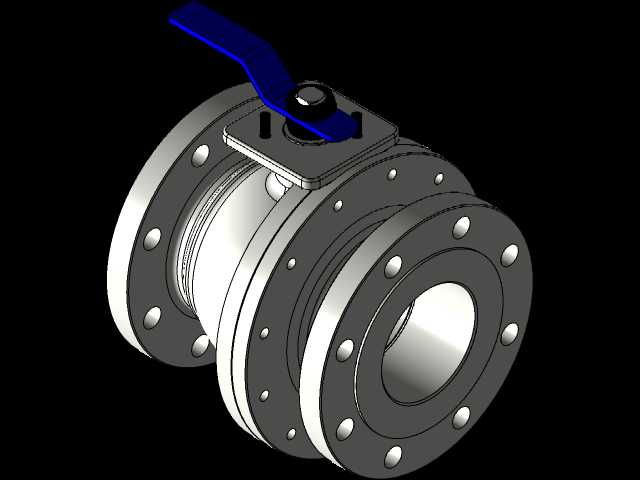

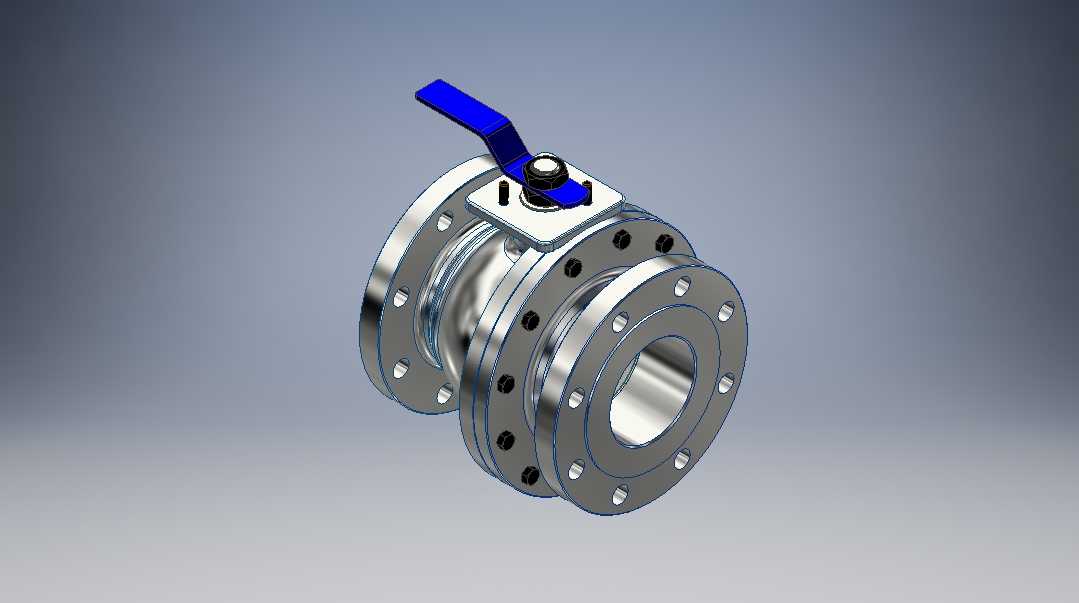

两片式法兰连接手动球阀结构设计

这款两片式法兰球阀的结构设计，核心围绕工业管路系统的截断控制需求展开，在化工、市政给排水、油气输送、暖通循环水等常见管路场景中，这类阀门承担着介质通断控制的核心作用，相比螺纹连接的小通径球阀，法兰连接的结构形式更适配中大通径、中低压工况的管路安装需求，安装时可通过两侧法兰与管路法兰配对，靠螺栓预紧力配合密封垫片实现接口处的静密封，无需额外加工管螺纹，现场安装对位更便捷，后期维护拆卸也无需扭转整段管路。

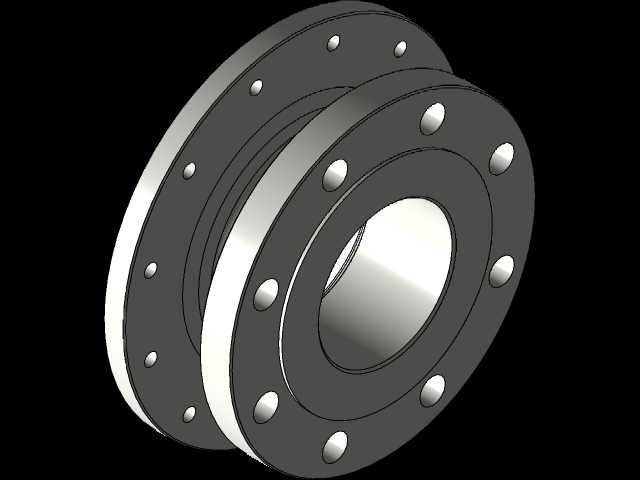

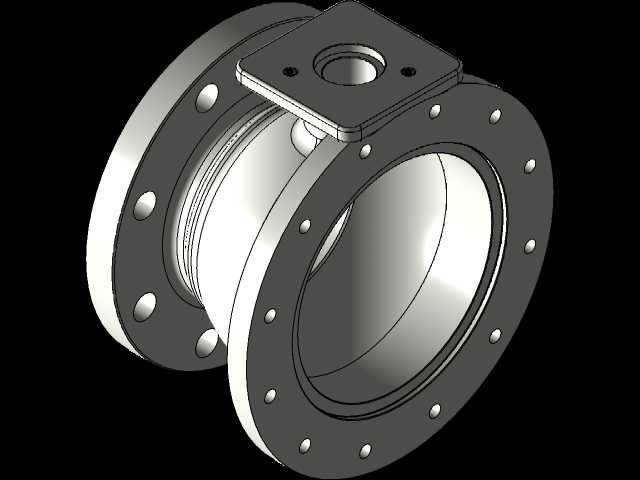

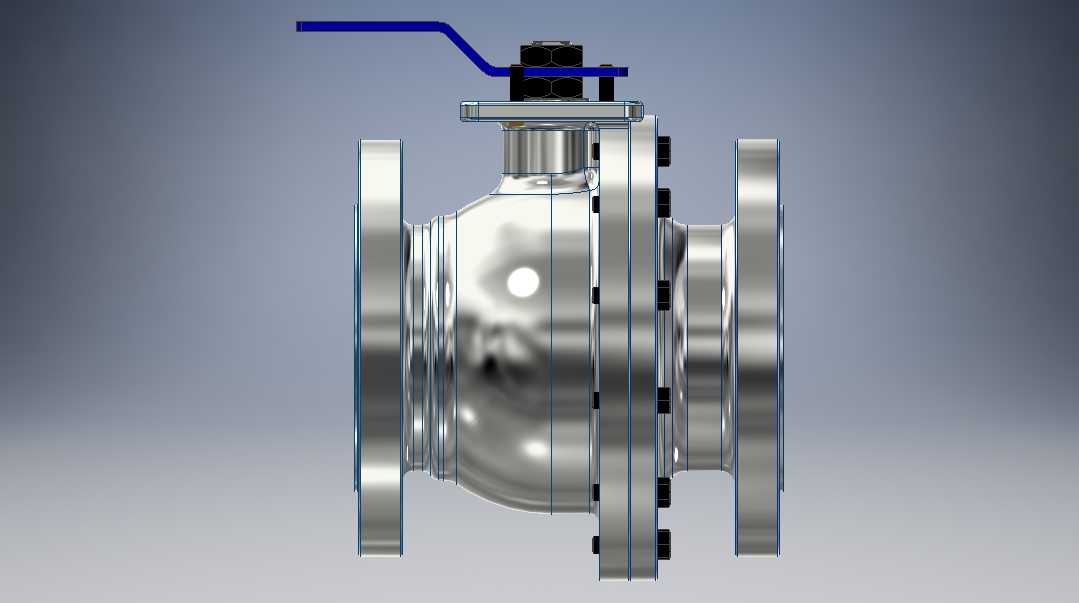

从结构设计逻辑来看，两片式阀体的拆分设计是核心亮点，阀体沿垂直于流道的方向拆分为两个对称构件，相比一体式阀体，铸件脱模难度更低，内部流道的加工可达性更好，球体的装配精度更容易控制，装配时可先将球体、阀座密封圈预装在单侧阀体内腔，再扣合另一侧阀体通过螺栓锁紧，避免了一体式阀体装配时球体刮蹭阀座密封面的问题，能有效降低装配环节的密封失效概率。手动操作的杠杆式手柄设计，操作力矩传递直接，手柄长度经过力矩匹配，常规工况下操作人员无需借助加力杆即可完成90度回转操作，手柄上的平面标识可直观反馈阀门的启闭状态，当手柄与流道方向平行时阀门处于全开状态，垂直时为全关状态，现场巡检时可快速判断阀门工位，避免误操作。

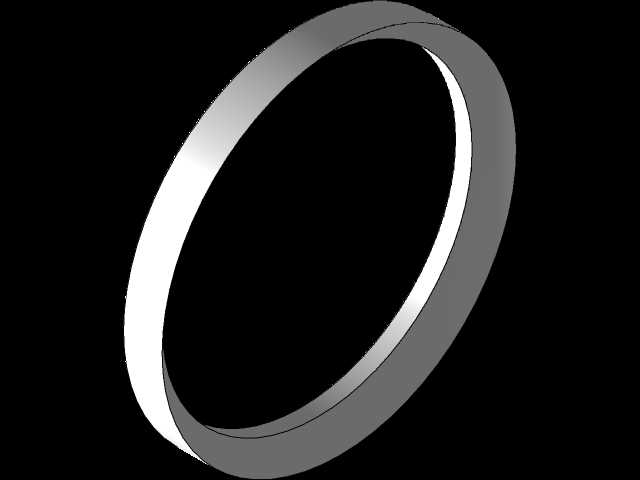

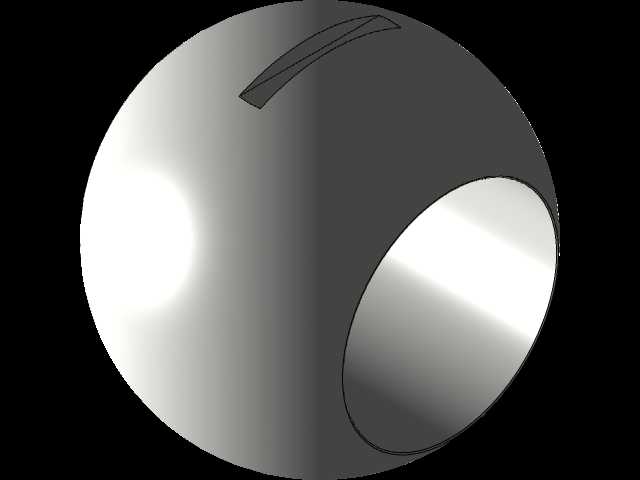

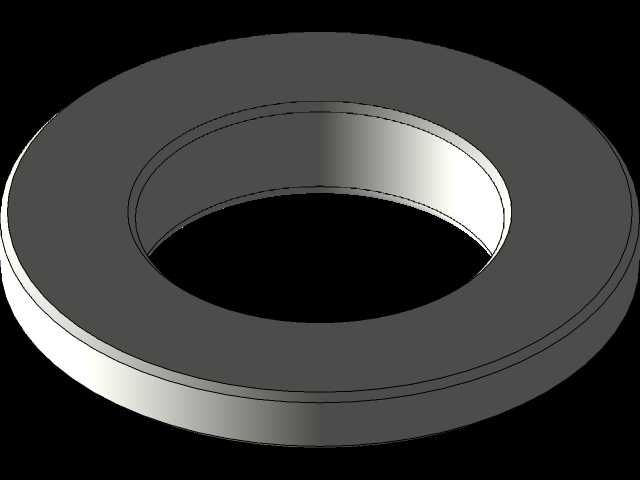

流道采用全通径结构设计，阀门全开状态下内部流道直径与连接管路的通径基本一致，介质流经阀门时的压损极小，不会出现缩径阀常见的介质截流、压损过大的问题，也便于管路系统后期通球清扫作业，适配需要定期清理管路内部杂质的输送场景。密封结构采用软质阀座贴合金属球体的设计，球体表面做了高精度抛光处理，表面粗糙度控制在较低水平，回转过程中与阀座的贴合面无间隙，可实现零泄漏截断，阀座采用具备一定自润滑性的密封材质，回转操作时的摩擦阻力小，长期操作也不会出现阀座过度磨损导致的密封失效问题。

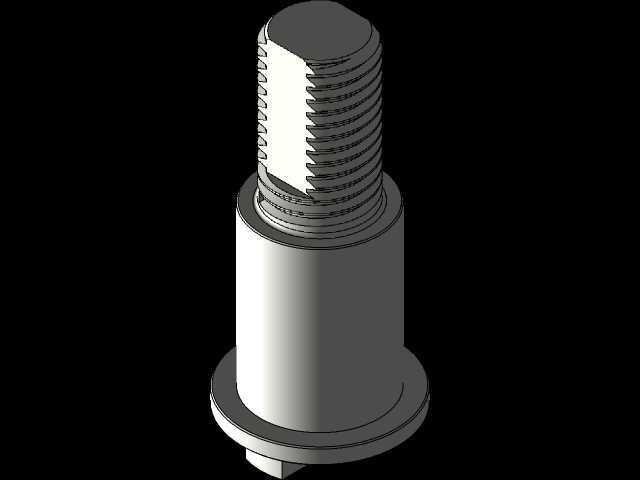

安装边界方面，两侧法兰的连接尺寸、螺栓孔分布均匹配对应压力等级的管路法兰标准，设计时预留了足够的螺栓操作空间，现场安装时扳手可顺利伸入拧紧法兰螺栓，阀门顶部的阀杆密封采用多层填料结构，可承受管路内的介质压力，避免介质沿阀杆间隙外漏，同时预留了填料压盖的调节空间，长期使用出现填料磨损时，可通过拧紧压盖螺栓补偿填料的压缩量，无需整体拆解阀门即可恢复阀杆处的密封性能。整体结构没有冗余的复杂构件，零部件通用化程度高，后期维护更换易损件的成本较低，适配多数常规工业管路的截断控制需求。
