离心泵用18mm规格机械密封结构

在离心泵的实际运维与结构设计环节，轴端密封的可靠性直接决定整套流体输送系统的无故障运行周期，这款适配18mm轴径的机械密封，正是针对中小流量离心泵的常规输送工况开发的轴封组件。从现场应用场景来看，这类密封件普遍适配清水输送、轻度腐蚀性介质输送的卧式、立式离心泵，覆盖民用供水、工业循环水、小型化工流程输送等多个场景，核心作用是阻断泵腔内部带压介质沿泵轴与壳体的配合间隙向外泄漏，同时阻挡外界粉尘、杂质进入泵腔内部破坏润滑与运转结构。

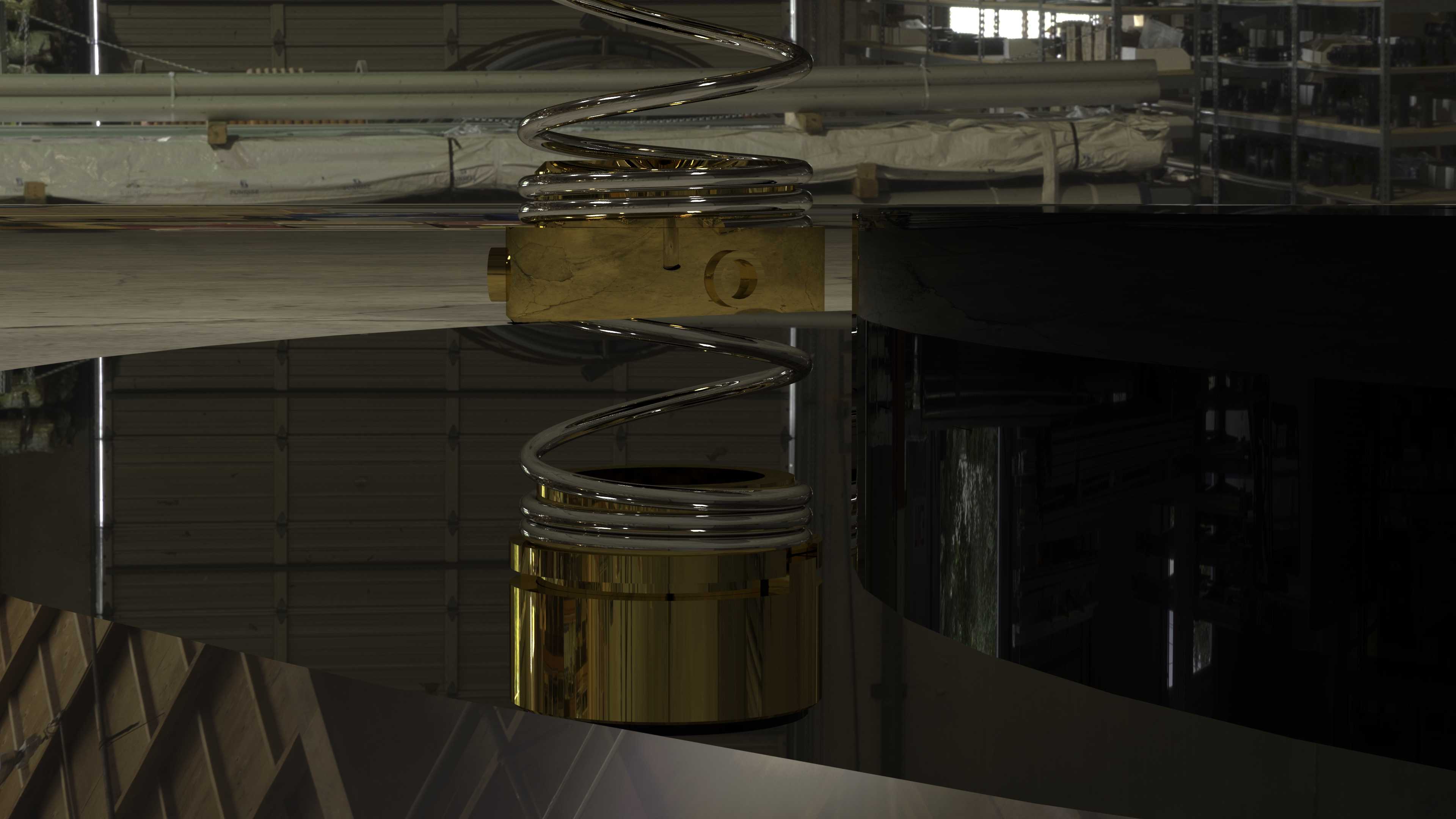

整套密封的结构拆分来看，主要包含固定在泵壳腔体上的静止部件、随泵轴同步转动的旋转部件，以及提供轴向贴合预紧力的弹簧组、实现各配合面静密封的O形圈四个核心部分。设计阶段首先要卡准安装边界：适配轴径为18mm，静止部件的外径尺寸要与泵壳的密封腔安装位完全匹配，避免出现安装干涉或者密封压合不足的问题；旋转部件的内孔与泵轴采用间隙配合加O形圈周向密封的结构，既保证拆装便捷性，又能避免介质沿轴面渗漏。

功能设计上，弹簧组件的预紧力参数经过反复校核，既能够保证动环与静环的密封端面在运转过程中始终保持均匀贴合，不会因为泵轴的小幅径向跳动出现密封面分离泄漏，又不会因为预紧力过大导致密封端面摩擦温升过高、过快磨损，缩短密封的使用寿命。O形圈的选型匹配不同输送介质的耐受要求，常规工况下采用丁腈橡胶材质，若输送弱腐蚀性介质则可替换为氟橡胶材质，保证静密封点的长期可靠性。

从建模逻辑来看，这套模型完全还原了实物的装配关系，静止部件与泵壳的定位台阶、旋转部件与泵轴的传动卡槽、弹簧的安装导向结构、O形圈的安装槽位都做了1:1还原，结构设计人员在做离心泵整体装配时，可以直接调用该模型完成密封腔的干涉检查，提前验证安装空间是否充足，避免实际加工装配时出现尺寸不匹配的问题；设备选型人员也可以通过模型直观确认密封的结构形式，判断是否适配现场在用泵的密封腔尺寸，减少选型失误带来的备件浪费。

实际使用过程中，这类机械密封相比传统的填料密封，泄漏量更低、摩擦功耗更小、使用寿命更长，不需要频繁调整压盖松紧，能够大幅降低离心泵的日常运维工作量。建模时特意还原了密封端面的平面度要求对应的结构细节，以及各部件的倒角、退刀槽等工艺结构，保证模型导出的工程图能够直接用于生产加工参考，不会出现结构缺失导致的加工错误。
