4英寸离心泵泵壳结构三维设计

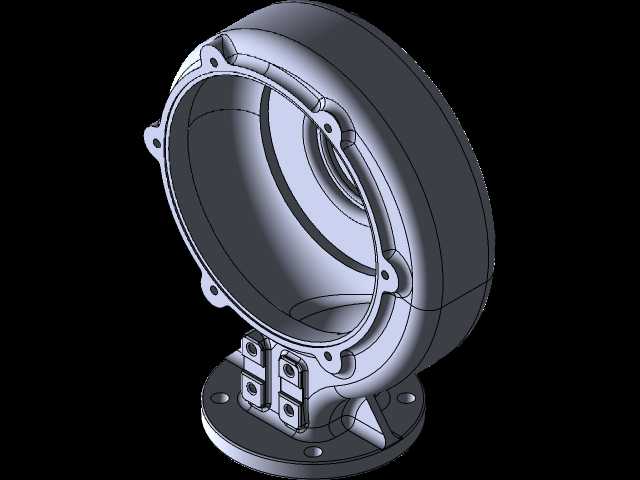

这款4英寸规格的离心泵泵壳结构，是单级离心泵的核心承压与过流载体，在民用供水、暖通循环、工业流体输送、农田排灌等场景中承担着约束流体流向、转换动能为压能的关键作用，其结构设计直接决定整泵的运行效率、承压能力与安装适配性。从结构设计逻辑来看，泵壳采用螺旋形蜗室结构，内壁型线严格按照等速度矩原理推导生成，能够将叶轮甩出的高速流体平稳收集，逐步降低流速将动能转化为静压能，同时最大程度减少流道内的水力冲击与涡流损失，避免局部紊流带来的振动与效率损耗。泵壳的法兰连接端采用带定位止口的安装结构，止口与泵盖、轴承架的配合面设置了密封槽位，可适配O型圈或密封垫片实现静密封，防止高压流体从结合面泄漏；法兰周向均匀布置的螺栓孔经过位置度公差校核，能够保证连接时受力均匀，避免装配后出现应力集中导致的壳体变形。底部的安装支座采用一体化铸造的支脚结构，支脚与壳体主体通过圆弧过渡连接，减少铸造应力集中的风险，支座上的安装孔预留了足够的螺栓调节余量，能够适配常规的混凝土基础或钢制泵架安装，安装面的平面度经过设计校核，可保证整泵安装后轴系的水平度符合运行要求，避免因安装偏斜导致的轴承磨损、机械密封泄漏问题。泵壳的进出口通径为4英寸，流道截面从隔舌位置开始沿蜗室螺旋方向逐步扩大，隔舌部位采用圆角过渡设计，避免尖锐边角造成的流体切割噪声，同时降低隔舌处的气蚀风险，延长泵壳的使用寿命。壳体壁厚按照公称压力等级进行强度计算，在法兰、支座、流道转弯等应力集中区域做了局部加厚处理，既满足承压工况下的强度要求，又尽可能控制整体重量，减少材料浪费。在实际选型适配中，该泵壳可匹配对应规格的闭式叶轮、机械密封或填料密封组件，能够输送常温清水或物理化学性质与水相近的介质，适配的管路系统通径与进出口一致，安装时需注意支座的固定螺栓需加装防松垫圈，进出口管路需设置独立支撑，避免管路重量直接作用在泵壳上造成壳体变形或连接面泄漏。从建模细节来看，所有铸造圆角、拔模斜度都按照铸造工艺要求设置，避免出现尖角、壁厚突变等容易导致铸造缺陷的结构，加工面预留了合理的加工余量，能够直接衔接后续的工艺生产环节，为整泵的装配、性能测试提供可靠的结构基础。
