可换芯式丹佛斯管道过滤干燥器结构

在工业流体输送系统的管路搭建环节，介质洁净度始终是影响后端设备运行寿命的核心指标，这款适配公制管路的过滤干燥设备，正是针对制冷、液压、工业给排水等场景的介质净化需求开发的结构方案。从实际落地的选型逻辑来看，这类过滤设备通常串联在管路的关键节点前，比如制冷系统的膨胀阀上游、液压系统的泵组出口端，用来拦截介质中的固体杂质、吸附混入的微量水分，避免杂质卡滞阀件、水分造成管路冰堵或者元件锈蚀，是保障流体系统稳定运行不可或缺的辅件。

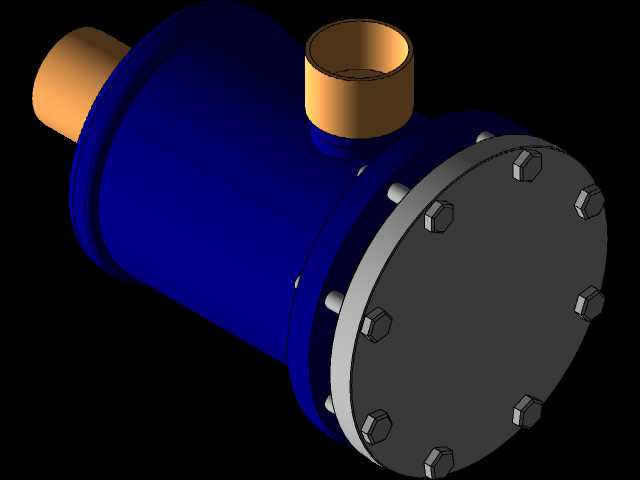

整套结构采用卧式筒体布局，两端设置法兰连接结构，能够直接和同通径的公制管道对接，安装时不需要额外做非标转接，筒体上的两个同轴管路接口分别对应介质的流入与流出端，筒身标注的流向标识能够直接指导现场安装对位，避免反向安装造成过滤失效、滤芯冲损的问题。设计阶段充分考虑了后期运维的便利性，筒体采用分体式结构，不需要将整个筒体从管路上完全拆卸，只需要拆开端部的法兰压盖，就可以直接抽出内部的滤芯组件完成更换，大幅降低了运维阶段的拆装工作量，也减少了管路拆装带来的介质泄漏风险。

从结构细节来看，外壳采用承压筒体设计，能够适配常规工业管路的工作压力范围，内部设置了滤芯定位结构，能够保证滤芯安装后与筒体内壁的密封贴合，避免介质未经过滤直接从旁侧流走；滤芯同时集成了机械过滤与干燥吸附的双重功能，外层的过滤结构负责拦截不同粒径的固体颗粒，内部的填充吸附材料用来脱除介质中的游离水分，兼顾两类净化需求。在建模过程中，所有连接法兰的螺栓孔位、接口的管径尺寸都严格遵循公制管路的标准参数，安装边界清晰，设计人员在做管路排布时，可以直接调取该结构完成整体装配，不需要反复核对安装接口的匹配度，也可以根据实际项目的通径需求，基于现有结构做参数化调整，适配不同流量等级的管路系统。

不同于一次性密封的过滤结构，这种可换芯的设计能够大幅降低设备的全生命周期使用成本，只需要定期更换内部滤芯，外壳部分可以长期重复使用，在连续运行的工业管路场景中，这种结构的运维优势尤为明显，既能够持续保障介质的洁净度，也不会因为频繁更换整体过滤装置造成过高的耗材成本。
