ASME标准气体吸收塔结构设计

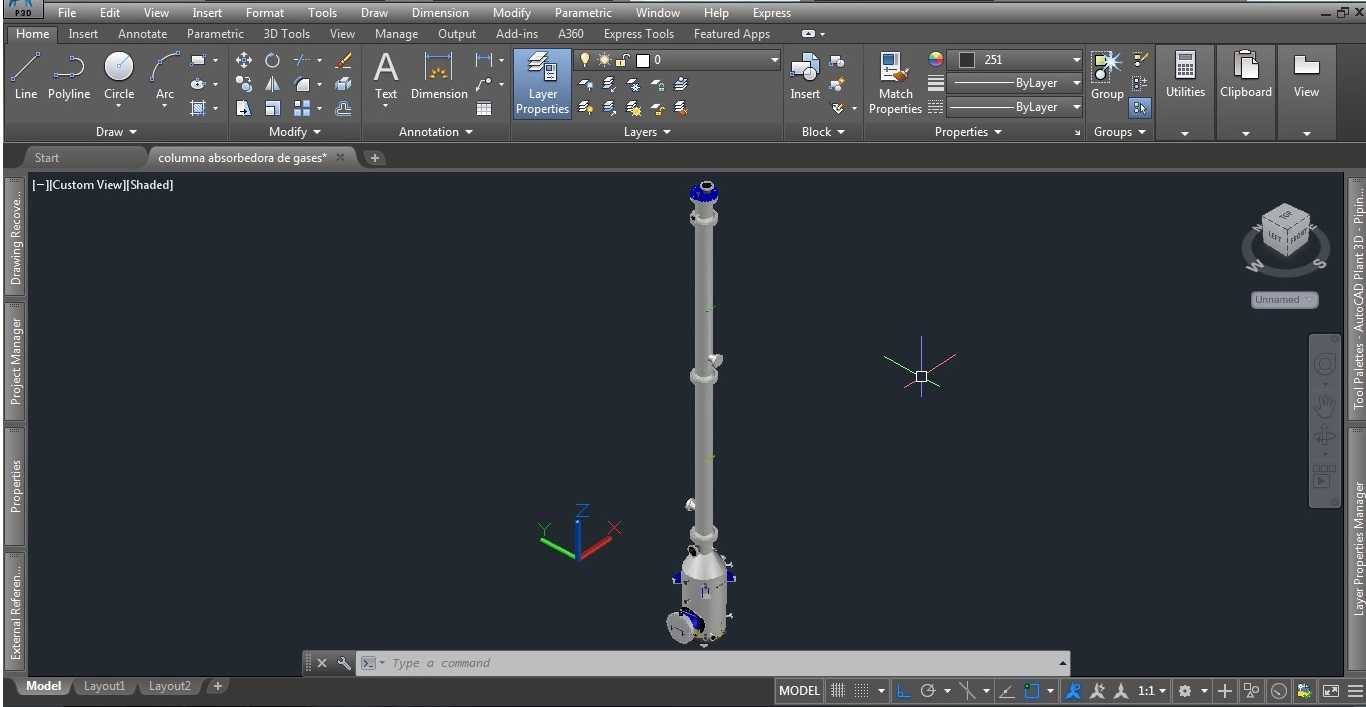

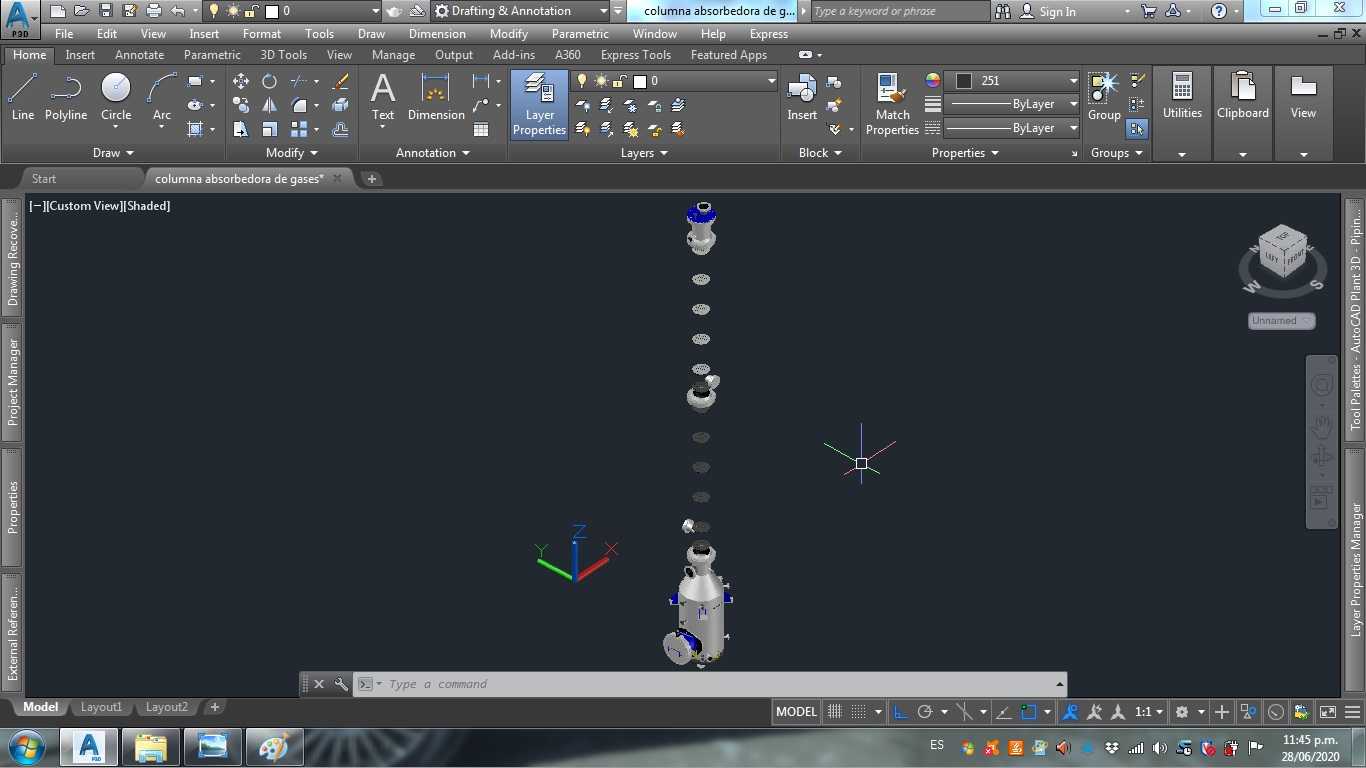

这款气体吸收塔的三维结构设计，完全贴合ASME VIII-Div.1压力容器建造规范要求，核心面向化工、精细化工、环保废气治理领域的气液传质工况，主要用于处理生产过程中上升蒸汽夹带的可溶组分，通过液相喷淋与气相逆流接触完成组分吸收，既可以回收气相中有价值的物料，也能实现尾气达标排放，适配AMINA类生产系统中蒸汽负荷波动、排放量随工况提升的运行特点。

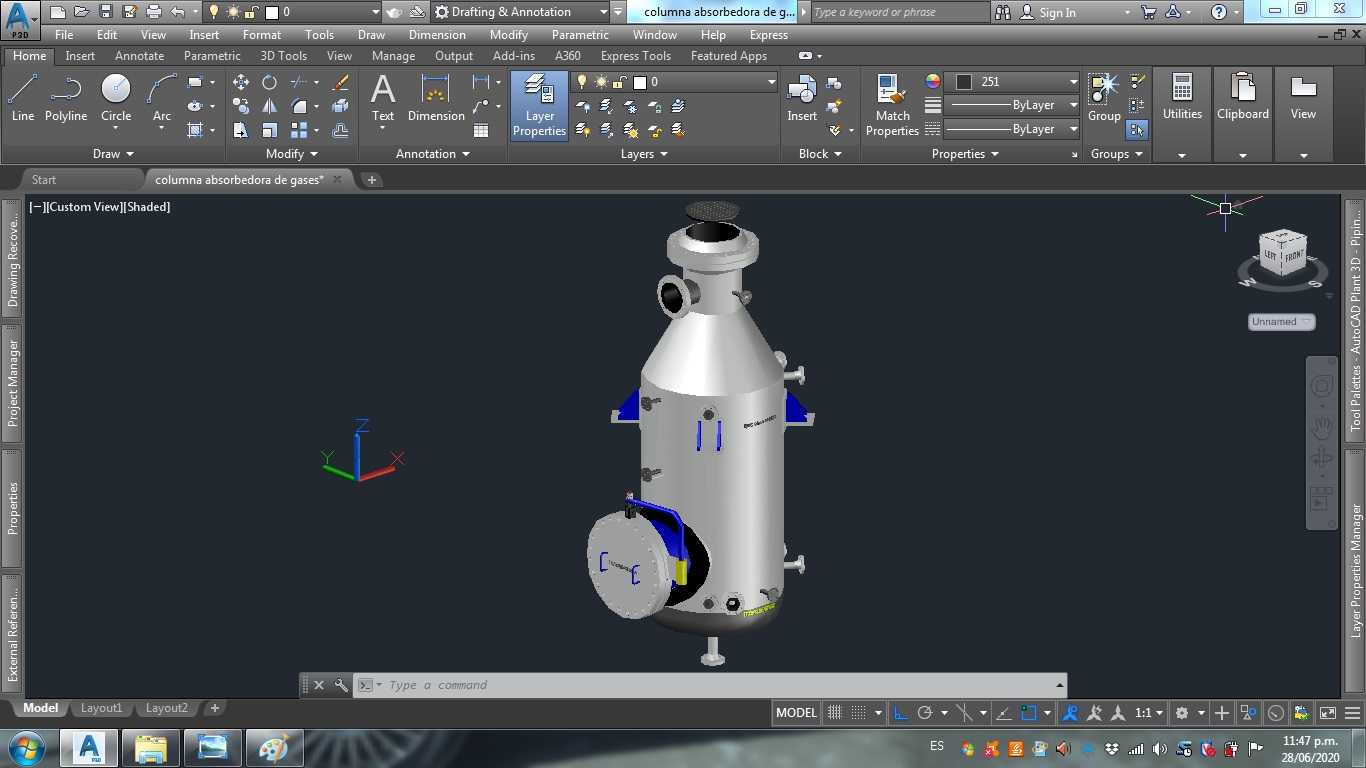

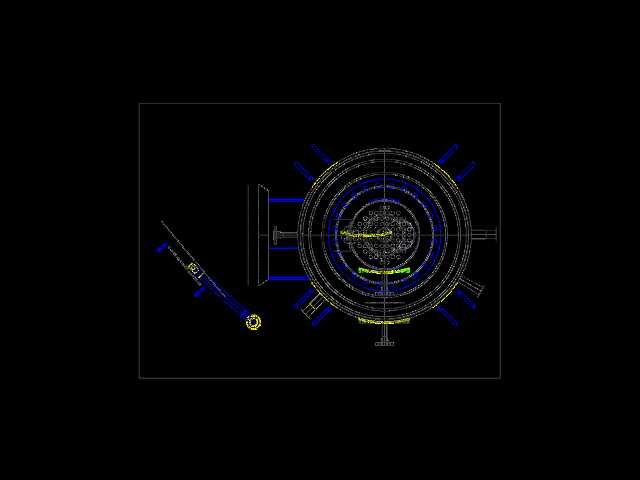

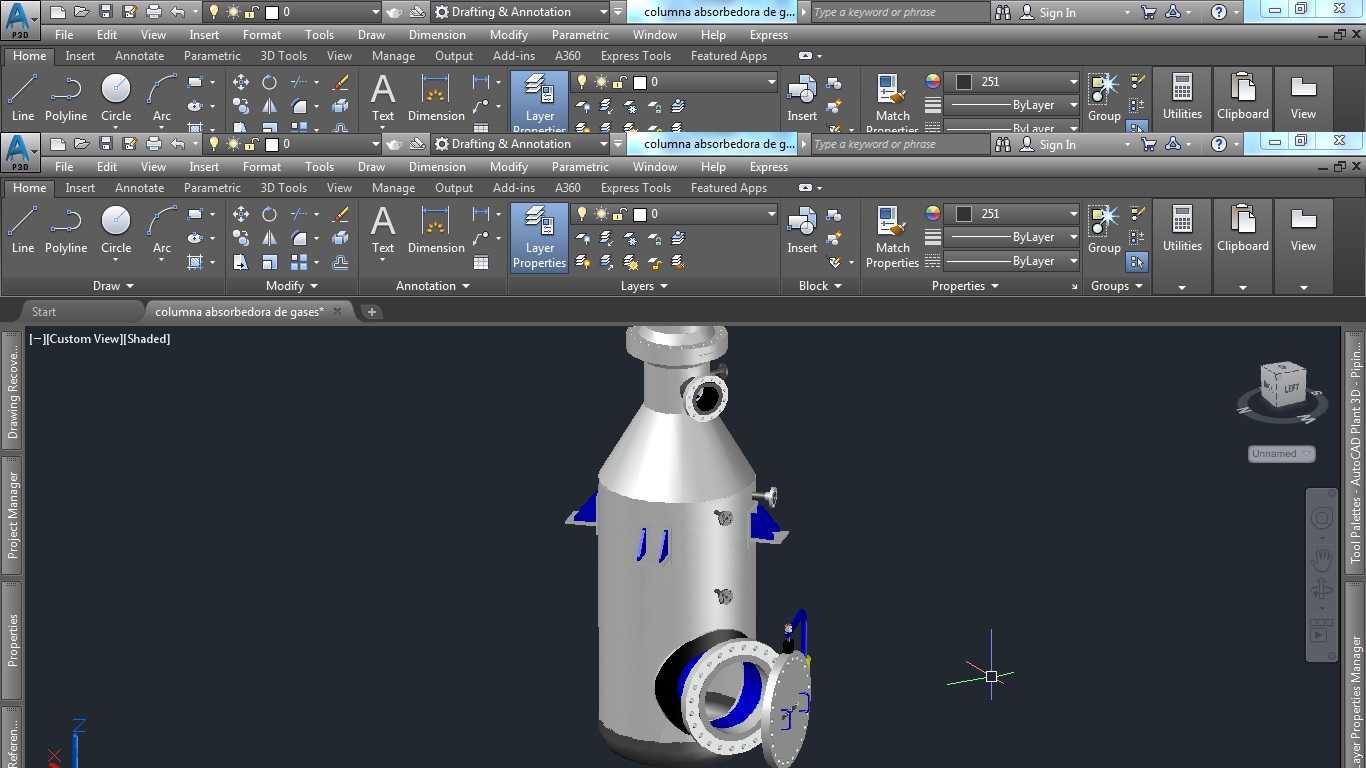

从结构设计逻辑来看，整体采用立式锥顶筒身结构，顶部缩径锥段用于气相出口的均布导流，降低出口气速避免液相夹带；筒身主体为等径直筒段，内部预留了填料或塔盘的安装空间，可根据处理介质特性选配规整填料、散堆填料或是浮阀塔盘，筒身侧壁预留的多组接口分别对应液相进料、测温测压仪表安装、人孔检修、侧线采出的功能需求，接口法兰的压力等级匹配设备设计压力，密封面形式根据介质腐蚀特性选用突面或是凹凸面结构。底部带法兰的大口径接口为液相出口与塔底排净接口，侧面伸出的带法兰管口为气相进料口，进料管延伸至筒身内部并设置气体分布器，保证进入塔内的气相均匀分布，避免偏流影响吸收效率。

安装边界方面，设备整体为立式落地安装，筒身侧壁设置的三组支耳用于配套设备框架的固定承重，支耳的位置经过重心核算，保证满液工况下的设备稳定性，所有外接法兰的端面距、螺栓孔分布都符合管道配管的常规设计要求，无需额外调整管线走向即可完成对接。设计过程中充分考虑了设备的检修需求，人孔位置设置在距离操作平台1.2米的高度位置，方便检修人员进出塔内更换填料或是检查塔内件，所有接管的伸出长度都满足保温层厚度加管道安装的操作空间要求，避免保温施工后法兰螺栓无法拆装。

从功能特性来看，该结构可以适应0.1-1.0MPa的操作压力区间，筒身壁厚根据设计压力、介质腐蚀裕量计算得出，锥顶段的折边过渡结构有效降低了应力集中，避免交变工况下的焊缝开裂风险，塔内气相流速控制在液泛气速的70%左右，保证吸收效率的同时避免液泛、雾沫夹带等异常工况，适配生产过程中蒸汽上升量、排放量随生产负荷提升的波动特性，无需额外改造即可适配120%负荷范围内的工况运行。
