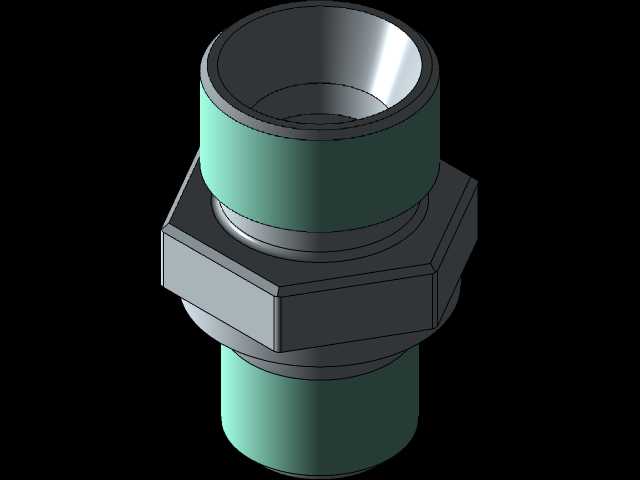

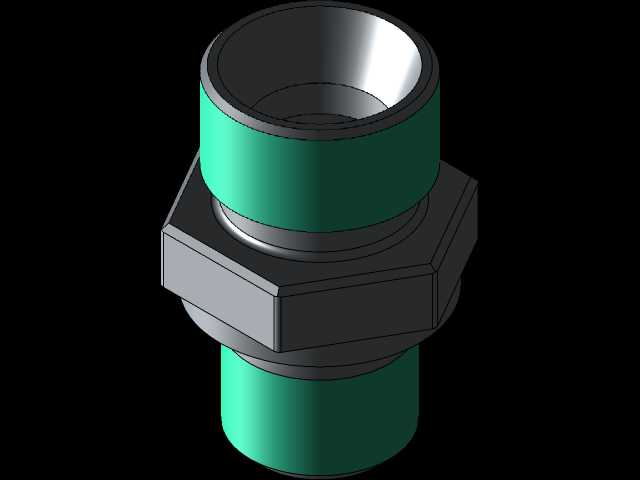

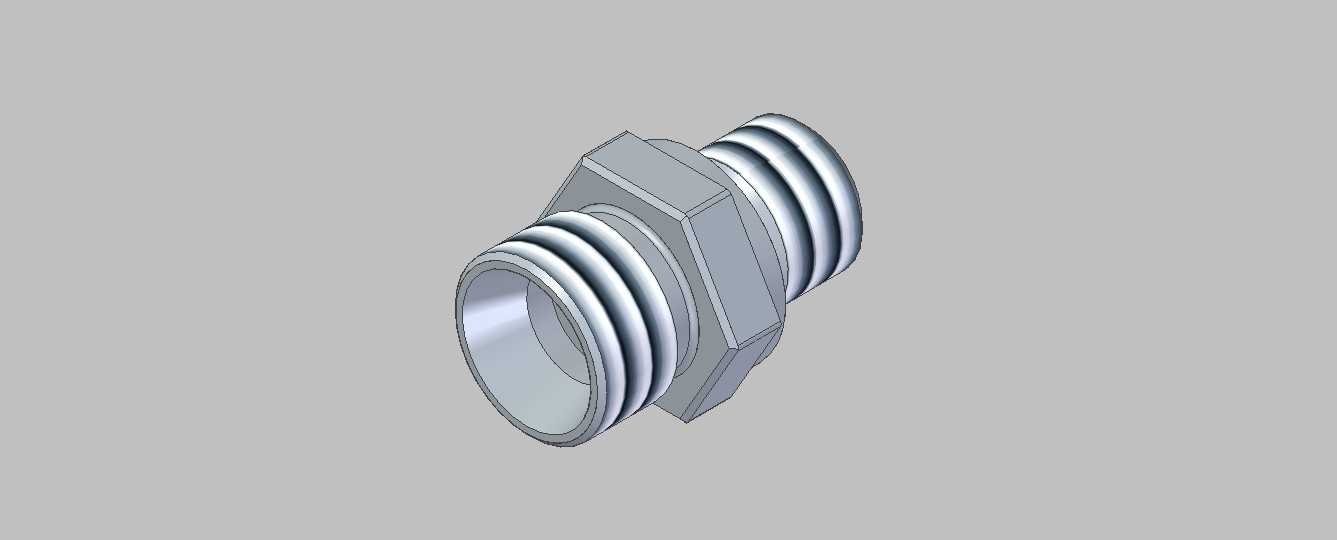

G1/4双外螺纹六角液压管接头结构

这类双外螺纹结构的管接件，在中小型液压站、气动控制回路、低压流体输送管路里的出镜率极高，日常做设备油路布局、气路改造时经常会用到，核心作用是实现两段同规格G1/4内螺纹端口的直连导通，省去变径转接的额外冗余环节，降低管路泄漏点数量。从结构设计逻辑来看，中间的六角台是专门为安装工况预留的施力位，对边尺寸匹配常规活动扳手、开口扳手的夹持范围，现场装配时不需要定制专用工装，普通机修工具就能完成拧紧操作，六角台的两个端面都做了贴合密封面的平整度处理，和管路端的内螺纹端口贴合时，配合生料带或者组合密封垫圈就能实现可靠密封，能承受常规低压液压回路、气动回路的工作压力，不会出现渗漏问题。两端的外螺纹采用标准G1/4管螺纹参数，牙型角、螺距都符合通用管螺纹的规范要求，和市面上绝大多数同规格内螺纹阀件、管路接头、泵体油口都能实现顺畅旋合，不会出现错牙、卡滞、拧入深度不足的问题。建模过程中要重点关注螺纹收尾段的过渡处理，不能把螺纹直接做到六角台的端面位置，要预留1-2个螺距的退刀空间，和实际机加工的工艺逻辑保持一致，避免模型导入装配环境后出现干涉报错。整体外形为同轴回转体加中间六角凸台的结构，轴向总长度控制在常规管路安装的预留空间范围内，径向最大尺寸就是六角台的对边宽度，安装时不需要在周围预留过大的操作空间，哪怕是阀组密集安装的集成阀块区域，也能顺利完成装配操作，不会和相邻的阀件、管路产生空间干涉。两端的内通径做了等径设计，流体经过接头时不会出现通径突变的情况，能最大程度降低管路内部的压力损失，减少紊流产生的概率，不管是输送液压油、压缩空气还是其他低压流体，都能保持稳定的导通效率。做三维建模时，六角台的棱边都做了微小的倒角处理，既符合实际零件的去毛刺工艺要求，也能避免装配时锐边划伤密封件或者操作人员的手部，螺纹段的端口也做了导向倒角，对准内螺纹端口时不需要反复调整角度，就能顺利旋入，提升现场装配的效率。这类接头的应用场景覆盖很广，从小型气动工装的气路连接，到液压设备的控制油路搭建，甚至部分低压冷却水回路的管路连接，都能看到这类结构的身影，属于流体管路系统里的基础连接件，结构简单但可靠性要求高，建模时每一处结构细节都要和实际加工、装配的需求匹配，不能只做外观层面的形似，要保证模型能直接用于装配干涉检查、管路布局模拟、BOM清单统计等实际工程环节。
