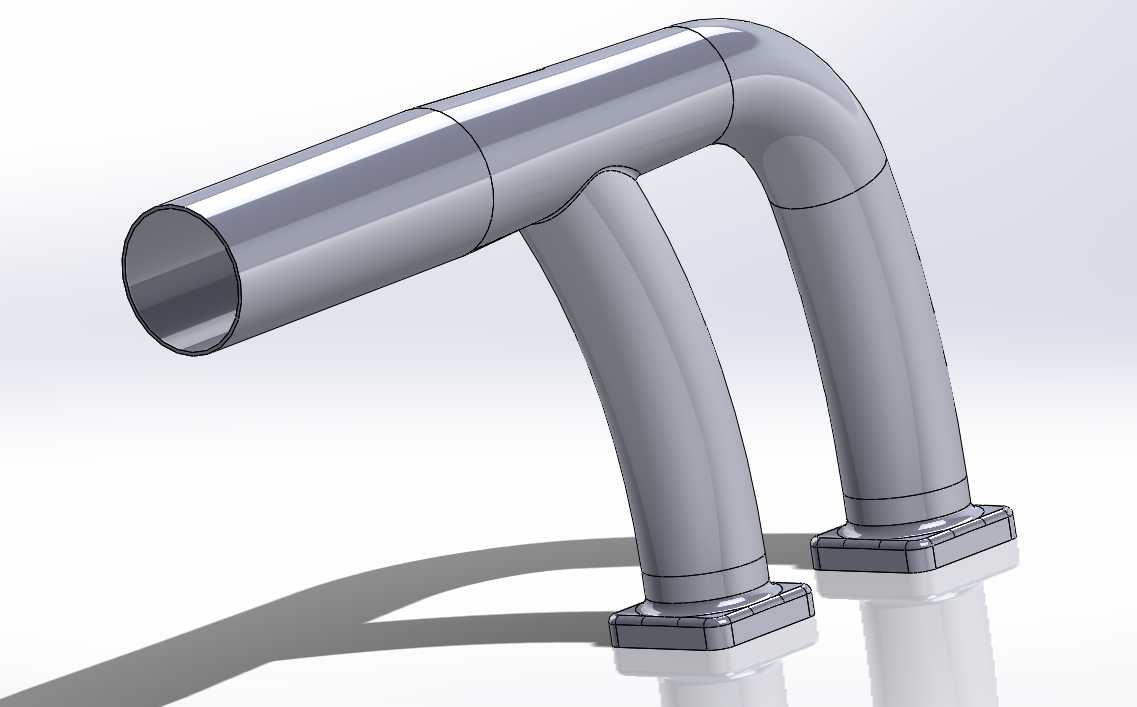

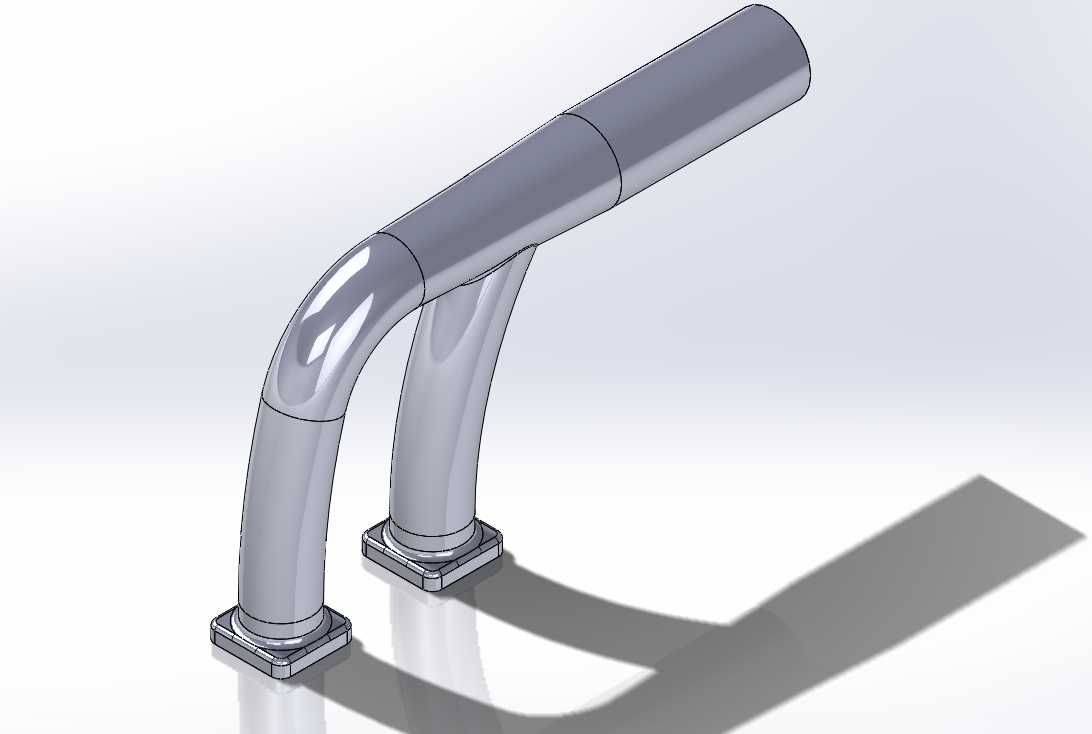

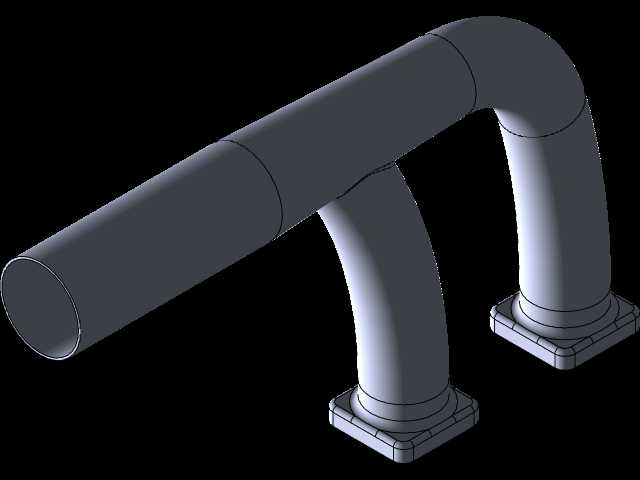

双弯分支管路接头结构设计

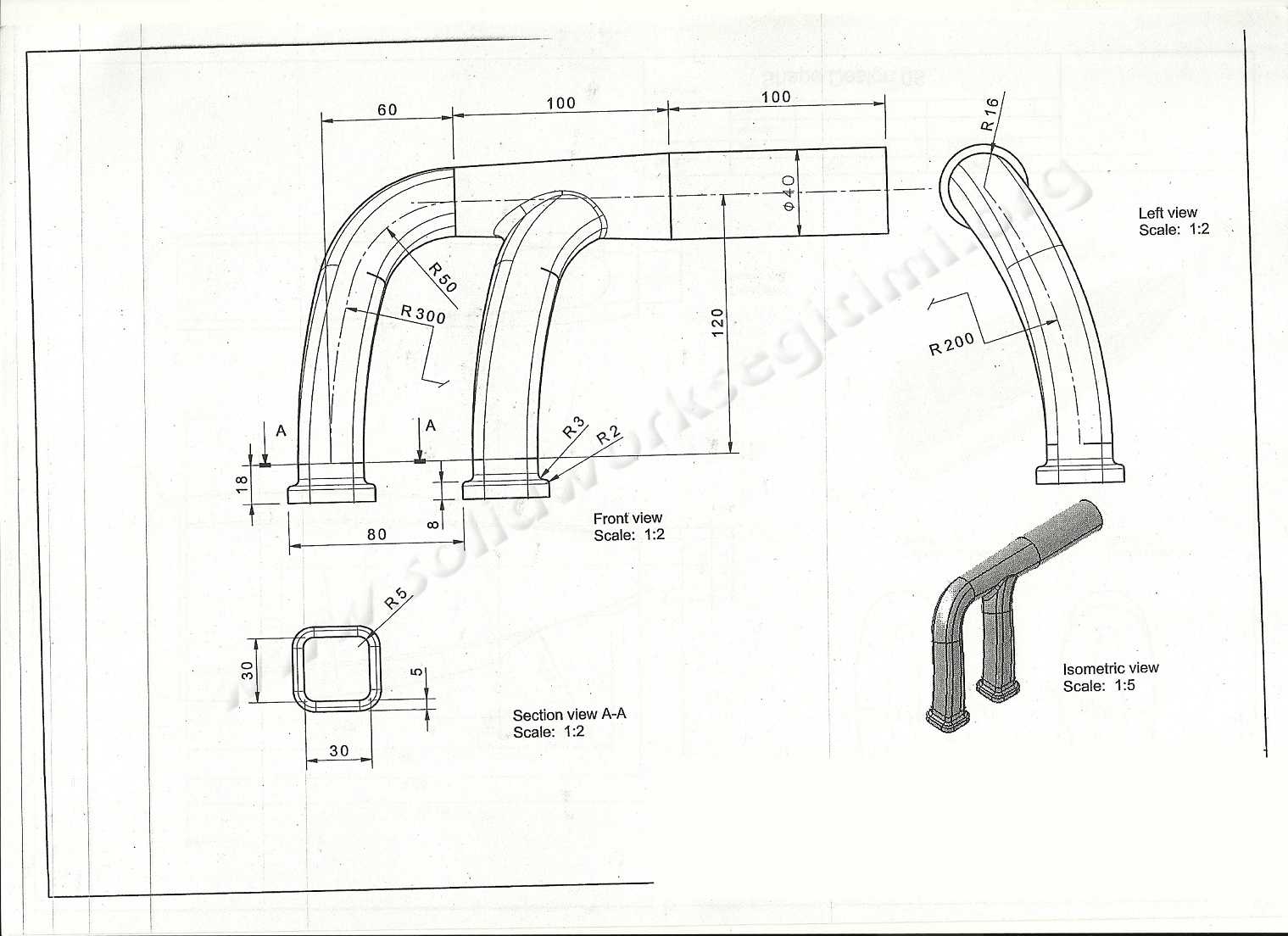

该双弯分支管路结构主要面向民用给排水、小型暖通流体输送场景设计，可作为台盆出水组件、小型设备冷却水支路的核心连接件使用，承担单路进水双路出水的流体分流功能，适配常温常压下的清水、低浓度流体输送工况。设计阶段优先考虑管路流阻控制，两个弯管段均采用大圆弧过渡结构，避免直角弯折带来的流体紊流与压损，经流道模拟验证，该圆弧弯角结构相比同通径直角弯头可降低30%以上的局部流阻，减少流体输送过程中的能量损耗。两个分支管路的底部均设置带方形安装法兰的插接结构，安装法兰面做了加厚处理，可直接通过卡接或螺纹锁紧的方式固定在安装基面，安装时无需额外焊接或复杂密封处理，法兰与管路衔接处做了圆角过渡，避免应力集中导致的安装断裂风险。主管路采用等径直管段设计，端部预留标准插接余量，可直接对接同通径的供水主管，插接段外壁做了微凸环结构，配合密封胶圈可实现可靠的径向密封，防止流体渗漏。两个分支弯管的间距经过适配性校核，既满足常规双出水点位的布局要求，又避免间距过小导致的安装干涉，安装基面到主管路中心的高度尺寸经过优化，既保证管路下方有足够的操作空间用于管路对接，又不会因高度过高导致整体结构稳定性下降。建模过程中严格控制管路壁厚均匀性，所有弯折段的壁厚偏差控制在0.2mm以内，避免注塑或金属成型过程中出现壁厚不均导致的缩痕、强度不足问题，管路内外壁均做光滑过渡处理，无凸起、毛刺结构，减少流体输送过程中的杂质挂壁风险。该结构可直接用于水暖五金产品的结构验证、管路布局模拟，也可作为同类分支管路设计的参考原型，适配不同通径、不同安装间距的衍生结构调整需求，在建模时所有特征均采用参数化驱动，修改管径、弯角半径、分支间距等参数时可快速完成结构迭代，无需重新绘制基础特征。
