2英寸DN50卫生级快装三夹卡箍结构

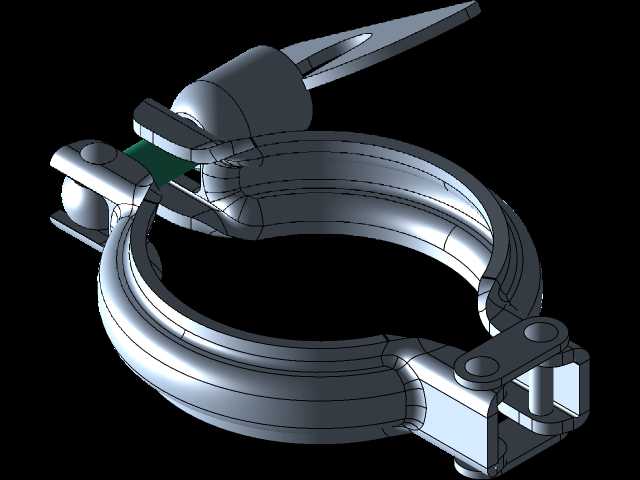

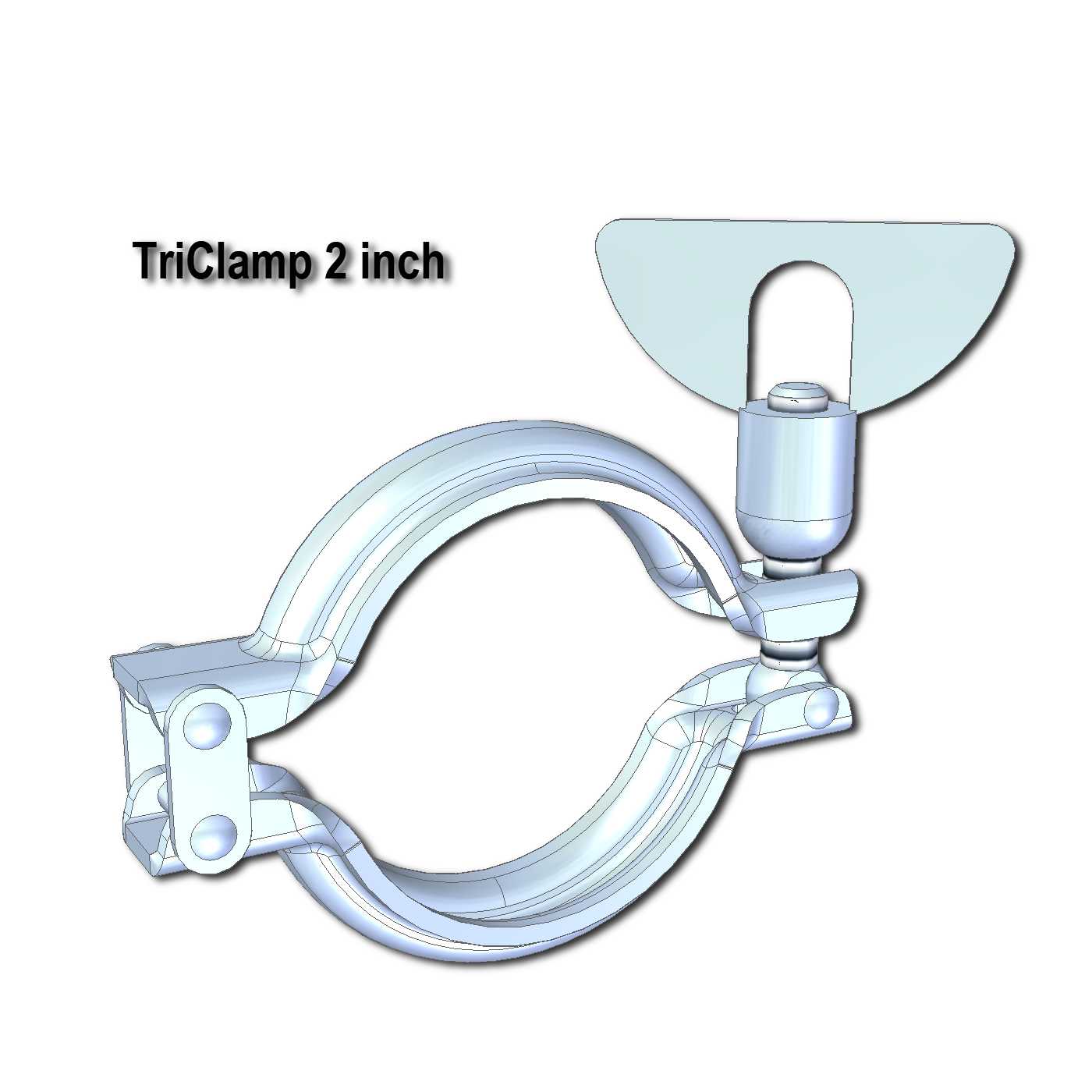

这款2英寸规格的三夹卡箍，是卫生级流体管路系统里的核心连接件，在食品饮料、生物制药、日化生产的洁净管路铺设场景中应用极广，主要用来实现带快装接头的管道、阀门、罐体接口之间的快速装拆与密封锁紧，相比传统法兰螺栓连接，它的拆装效率能提升数倍，且无卫生死角，完全符合洁净生产区域的设备清洁要求。从结构设计来看，整个卡箍采用抱合式环形主体，配合带翼形扳扣的锁紧机构，环形内壁的圆弧槽刚好匹配快装接头外翻边的轮廓，安装时只需将两个对接接头的密封垫对齐，把卡箍环套在接头外翻边的外侧，扳动翼形扳扣就能通过铰链结构的杠杆力收紧卡箍环，将两个接头牢牢压合在密封垫上，无需额外工具就能完成紧固，日常维护、管路改接时操作十分便捷。卡箍的环形主体做了等强度截面设计，在保证锁紧刚度的前提下尽可能控制整体重量，铰链销轴部位的配合间隙经过优化，既保证扳动时的顺畅度，又不会出现旷量导致锁紧后密封失效，翼形扳扣的受力面做了圆弧过渡，手动扳动时不会硌手，同时扳扣的锁止角度经过反复校核，锁紧后不会因为管路振动出现自行松脱的情况，能长期保持稳定的密封压力。从安装边界来看，这款卡箍适配外径64毫米的标准快装法兰接头，对应公称通径DN50，卡箍完全锁紧后，整体径向最大尺寸不超过110毫米，轴向占用的安装空间仅为35毫米，在管路排布密集的罐体周边、设备夹层里也能顺利安装，不会和相邻管路、设备结构产生干涉。卡箍与接头接触的所有表面都做了光滑过渡处理，没有凹槽、锐边，清洁时不会残留物料残渣，配合EPDM材质的密封垫，能耐受常规的CIP清洗、SIP灭菌工况，在120摄氏度的灭菌温度下依然能保持密封性能稳定。设计过程中重点校核了卡箍环的受力变形量，在额定锁紧力下，卡箍环的开口变形量控制在0.2毫米以内，保证对接接头的端面受力均匀，不会出现局部压应力过大导致密封垫压溃，或是局部压力不足导致泄漏的问题，铰链部位的销轴采用铆接固定，两端做了平滑处理，不会突出卡箍表面，避免安装、清洁时勾挂抹布或是积尘。在实际产线应用中，这类卡箍经常用在物料输送管道的分段连接点、泵阀设备的进出口位置，需要频繁拆卸清洗的滤芯、视镜两端也会大量采用这种连接方式，它的快装特性可以大幅缩短设备停机维护的时间，同时稳定的密封性能也能避免洁净物料出现泄漏、被外界污染的风险，是洁净流体管路系统里不可或缺的基础连接件。
