气动输送管路透明可视观察装置

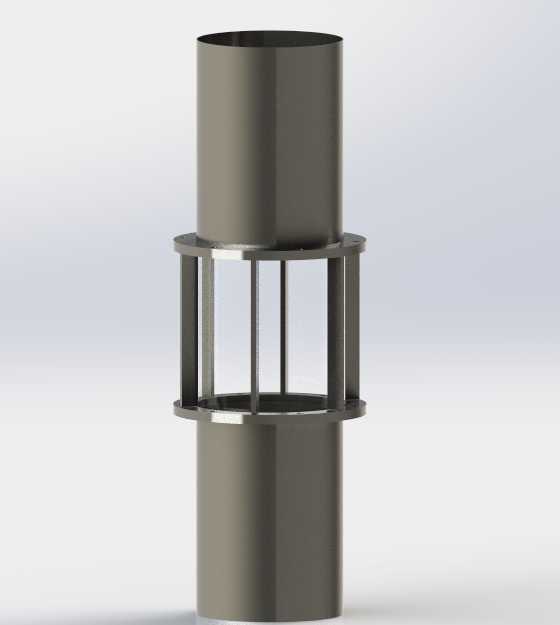

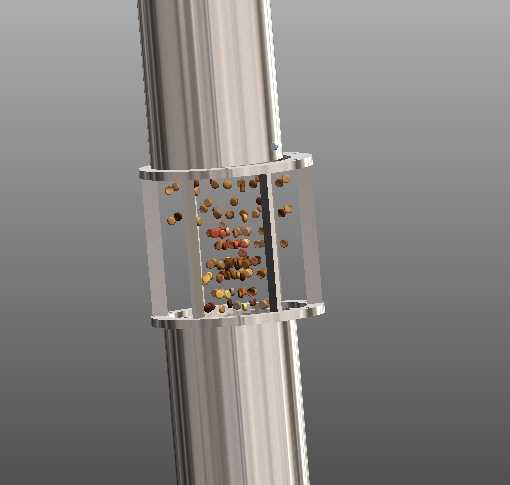

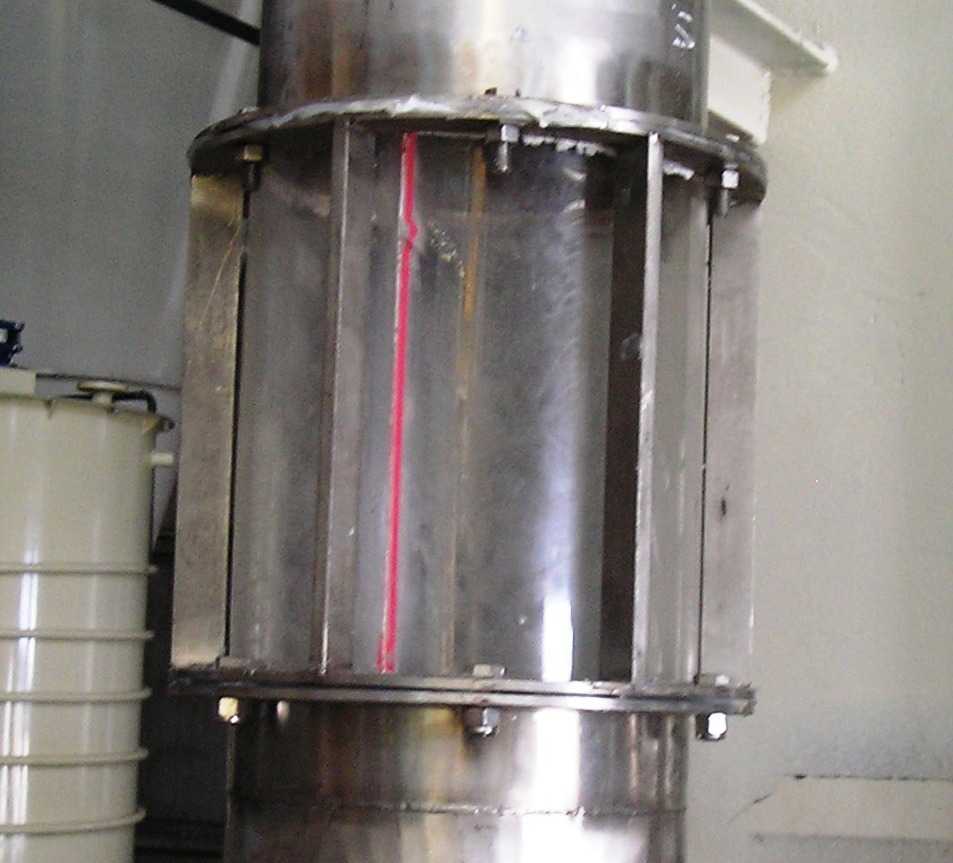

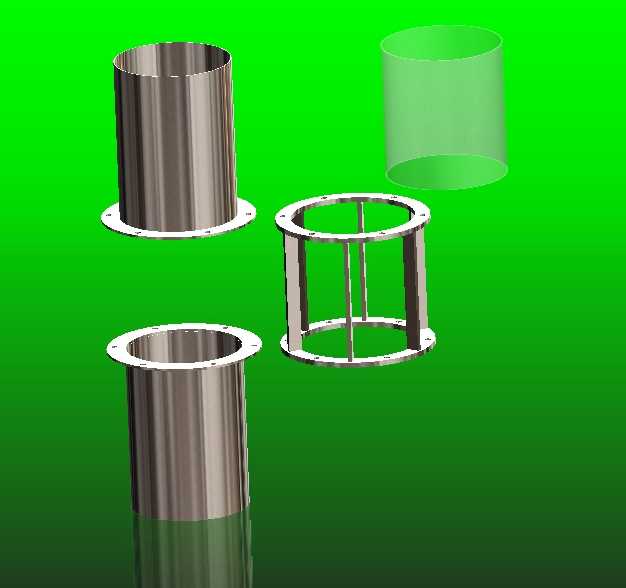

在食品、农副产品散料正压/负压气力输送管线中，物料在封闭金属管道内的流动状态一直是运维人员难以直接掌握的环节，堵管、物料流速异常、杂质混入等问题往往要到下游工序出现异常才能被发现，这款管路观察装置正是为解决这一现场痛点设计。装置整体采用两段式法兰对接结构，中间段采用高透钢化玻璃作为观察窗体，金属框架采用快装卡箍式设计，无需复杂工具即可完成拆装，方便日常清理玻璃内壁附着的物料残留，避免长期使用后观察视野被粉料、颗粒附着物遮挡。设计过程中优先考虑了管路安装的同轴度要求，上下连接端采用标准圆管接口，可直接与同外径的输送管路对接焊接或卡接，安装时无需额外调整管线走向，整体径向尺寸仅比输送管路外径大出框架安装余量，不会在管线中形成突出的结构干涉，可适配现有车间内紧凑的管线排布空间。玻璃窗体的承压能力经过匹配验证，可满足常规低压气力输送的工况压力要求，金属框架边缘做了圆弧过渡处理，避免安装和运维过程中划伤操作人员，同时框架对玻璃窗体形成全包覆防护，避免管线安装、检修过程中硬物磕碰玻璃导致碎裂。在实际使用场景中，运维人员可直接透过玻璃观察段实时查看管内颗粒物料的流动状态，判断是否存在堵管前兆、物料流速是否符合工艺要求，也可直观发现输送过程中是否混入异色杂质、结块物料，对于粮食、宠物食品、塑料粒子等散料输送场景，能大幅降低管线故障排查的时间成本。设计时还考虑了不同输送物料的适配性，玻璃内壁光滑无死角，不会出现物料积存的问题，避免不同批次物料交叉污染，符合食品加工场景的卫生要求，金属部件采用不锈钢材质，可适应潮湿、有轻微腐蚀的输送工况，长期使用不会出现锈蚀脱落污染物料的问题。
