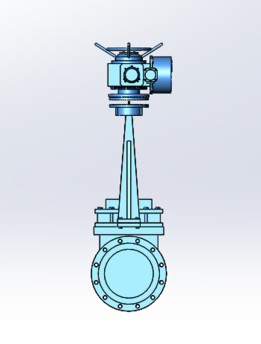

对夹式电动刀闸阀结构设计方案

在市政污水处理、矿山矿浆输送、电厂粉煤灰管路、化工粉体介质输送等工况中，管路介质往往带有高浓度固体颗粒、纤维杂质，常规截止阀、闸阀极易出现介质沉积卡涩、密封面磨损泄漏的问题，电动刀闸阀正是针对这类严苛工况开发的截断类设备。这款对夹式结构的电动刀闸阀，整体结构紧凑，相比同口径法兰式铸钢闸阀重量降低近四成，占用管路安装空间更小，适合在管廊排布密集、安装操作空间有限的厂区管路系统中布设。从结构设计逻辑来看，阀体采用全通径无凹槽的流道设计，介质流经阀门时不存在滞留死角，即使是输送含大量固体颗粒的浆料、粘稠介质，也不会在阀腔内部沉积造成闸板卡滞，大幅降低了日常运维的清理频次。密封结构上采用了嵌入式U形弹性密封圈，密封圈直接嵌装在阀体内部的密封槽内，闸板下行关闭时，U形圈的唇边会在介质压力作用下紧密贴合闸板板面，实现双向零泄漏密封；阀门的外密封则采用嵌入阀体的弹性密封条结构，通过外侧的螺钉和压板组件可以实时调整密封条的压缩量，当长期运行出现密封磨损时，无需将阀门从管路上整体拆解，仅需调整压板压紧量即可补偿密封磨损量，大幅缩短了现场检修的停机时间。顶部配套的多回转电动执行机构，可实现远程信号控制阀门的启闭动作，执行器自带手轮操作机构，在现场断电或者调试阶段可以切换手动操作模式，满足不同工况的操作需求。安装边界上，阀门底部采用法兰式连接结构，法兰螺栓孔沿圆周均匀排布，适配国标同口径管路法兰的安装尺寸，对夹式的阀体结构在安装时仅需在管路两侧配对法兰间穿装螺栓即可完成固定，安装时需注意预留电动执行器顶部的接线与手动操作空间，执行器侧方的接线腔需预留不小于200mm的接线操作距离，避免后续接线维护时空间不足。闸板采用整体式不锈钢薄板结构，表面经过精磨处理，粗糙度控制在Ra0.8以下，启闭过程中与密封圈的摩擦阻力更小，可有效延长密封件的使用寿命，闸板的导向结构设置在阀体两侧的导轨槽内，启闭过程中闸板不会出现偏摆，保证密封面受力均匀，避免单侧密封过度磨损。在实际选型应用中，这类刀闸阀可适配无腐蚀性的水、浆料、粉体、含颗粒污水等介质，不适用于高温高压的蒸汽管路或者强腐蚀性化工介质管路，安装时需注意阀体上标注的介质流向箭头，与管路实际介质流向保持一致，可有效降低介质对密封面的冲刷磨损，延长阀门整体使用寿命。
