高精度天然气供气压力调节装置结构设计

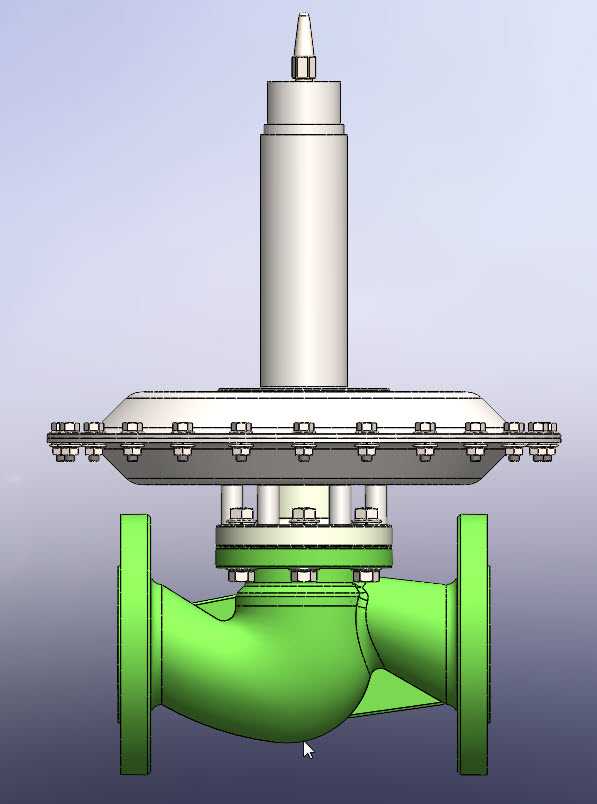

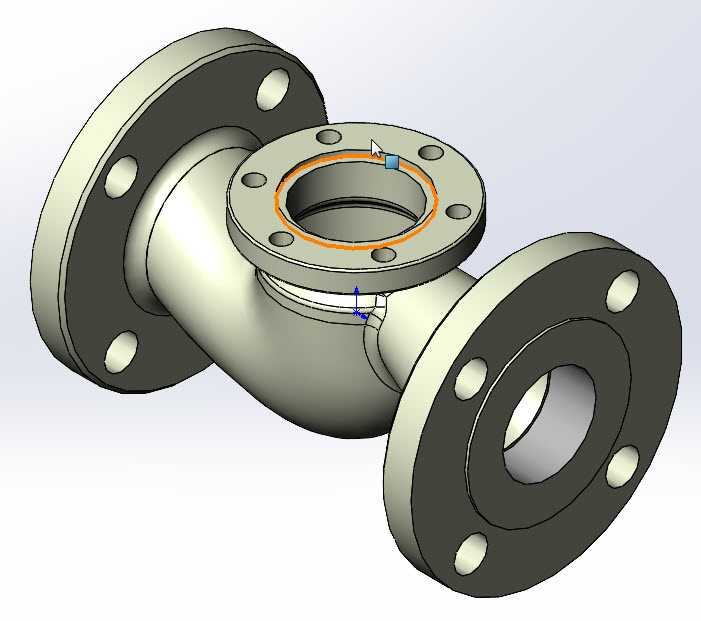

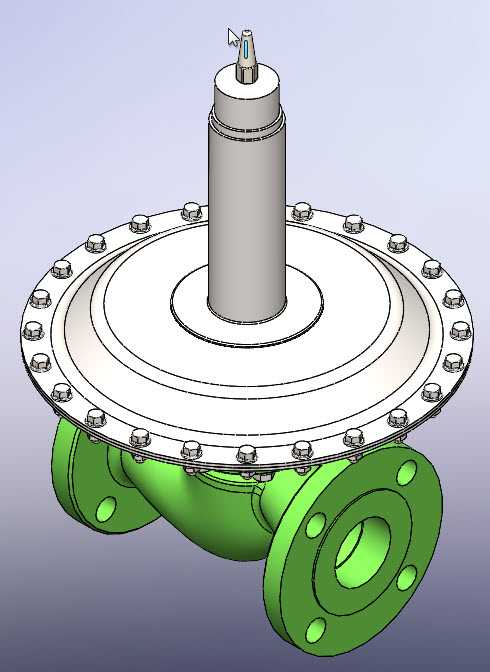

这款调压装置的结构设计，核心瞄准主天然气燃烧系统的精准供气需求，在工业燃烧、商用锅炉供气这类对气压稳定性要求极高的场景中，能有效抵消上游管网压力波动、下游用气量骤变带来的供气偏差，避免因气压过高导致燃烧脱火、气压不足引发的燃烧不完全问题，从供气端保障燃烧工况始终处于合理区间。从结构布局来看，装置下部采用直通式法兰连接流道，流道内壁做了平滑过渡处理，减少气体流经时的局部压损，上下两部分通过均布螺栓完成阀盖与膜头腔体的紧固连接，膜片采用大直径有效作用面积设计，相比小膜片结构，能更敏锐捕捉下游出口侧的微小压力变化，通过膜片上下腔的压力差带动阀杆做轴向位移，实时调整阀瓣与阀座的流通开度，实现出口压力的动态稳定。设计阶段针对入口25kg/cm2的额定工作压力做了强度校核，阀体承压部分的壁厚、螺栓排布的间距都经过应力验算，避免长期承压出现结构形变，上部膜头腔体的导向结构做了同轴度公差约束，保证阀杆上下动作时无卡滞，调压响应延迟控制在极小范围内。安装边界上，阀体两端法兰的连接尺寸匹配常规工业燃气管路的法兰标准，进出口中心距、底部安装基准面的高度都预留了现场管路改造的适配空间，支持水平管路直通安装，也可根据现场布局调整膜头的朝向，膜头顶部的调压螺杆预留了足够的调节行程，现场调试时可根据实际需要的出口压力值做精准整定，整定完成后可通过锁紧螺母固定参数，避免运行过程中出现压力漂移。上部执行机构的外壳采用高强度铸铝材质，兼顾结构强度与整体自重，降低管路长期承重的载荷，下部过流部分的流道曲率经过优化，气体在阀内的流动无明显涡流区，减少高速气流带来的振动与噪音，阀瓣与阀座的密封面采用硬密封结构，适配天然气介质的洁净度要求，长期启闭动作下仍能保持可靠的密封性能，避免内漏导致的压力失稳。
