石油井口13 5/8英寸套管头结构设计

　　在陆上及海洋油气钻完井作业现场，套管头是井口系统里承担核心连接与密封功能的基础部件，其安装位置处于井口最下端，直接衔接表层套管与后续下入的各层套管柱，同时为上部采油树、防喷器组等井控及生产设备提供刚性安装基座。从现场作业逻辑来看，套管头的选型直接匹配对应尺寸的套管柱规格，本次设计的13 5/8英寸规格套管头，主要适配常规油气井中表层套管的悬挂与密封需求，在钻井作业阶段可配合防喷器组实现井压控制，完井后则作为生产通道的结构承载件，承担套管柱重量、密封套管环空、隔绝地层流体无序上窜的核心作用。

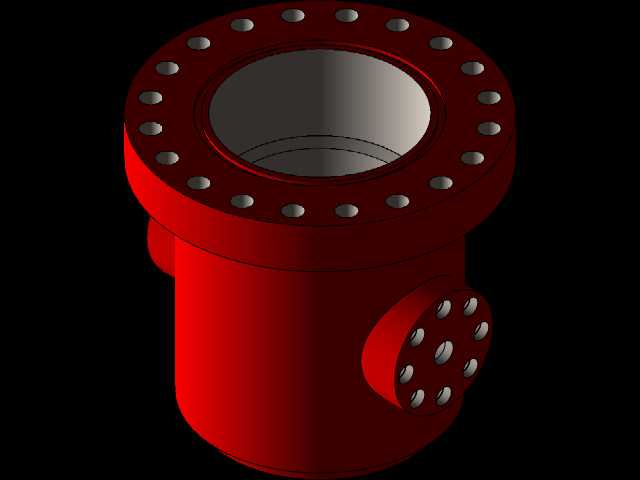

　　从结构设计维度拆解，该套管头采用主通径垂直向上、侧通径侧向引出的三通式本体结构，主法兰端沿圆周均匀布置螺栓孔，用于和上部采油树或防喷器法兰做刚性连接，螺栓孔的排布间距、孔径大小严格匹配对应压力等级的法兰连接标准，确保安装时螺栓受力均匀，密封面无偏载泄漏风险。侧部引出的小尺寸法兰接口，主要用于套管环空的压力监测、压井作业或者循环洗井作业，侧法兰同样采用标准螺栓孔排布，可直接适配现场通用的压井管汇、压力表组等外接设备。本体内部设计有套管悬挂机构的安装台阶，可实现对应规格套管柱的坐挂，承载整段套管柱的轴向重量，同时配套的密封组件可封闭各层套管之间的环形空间，防止地层流体沿环空窜出。

　　设计过程中首先要明确安装边界条件，主通径尺寸严格匹配13 5/8英寸套管的外径，确保套管可顺利穿过本体内部完成坐挂；本体的轴向高度需满足现场安装操作空间要求，避免和周边井口设备、操作平台产生干涉；法兰端面的密封槽尺寸、粗糙度要求均按照高压井口设备的密封规范设计，确保配合金属密封垫环时可实现额定工作压力下的零泄漏。本体外壁做等强度壁厚设计，在承压能力满足井控压力等级要求的前提下，尽可能减少冗余壁厚，降低整体重量，方便现场吊装作业。侧接口的角度设计充分考虑现场操作便利性，侧向引出角度避开操作平台的立柱位置，方便作业人员连接管汇、操作阀门。

　　在实际油田应用场景中，这类套管头需适应野外复杂工况，既要承受井下高温高压流体的长期冲蚀，也要耐受野外温差、腐蚀介质的影响，因此本体结构的圆角过渡、壁厚均匀性都做了针对性优化，避免应力集中导致的本体开裂问题，所有连接部位的载荷传递路径都做了平顺处理，确保长期服役过程中结构可靠性。
