5000L薄型卧式储水罐体结构设计

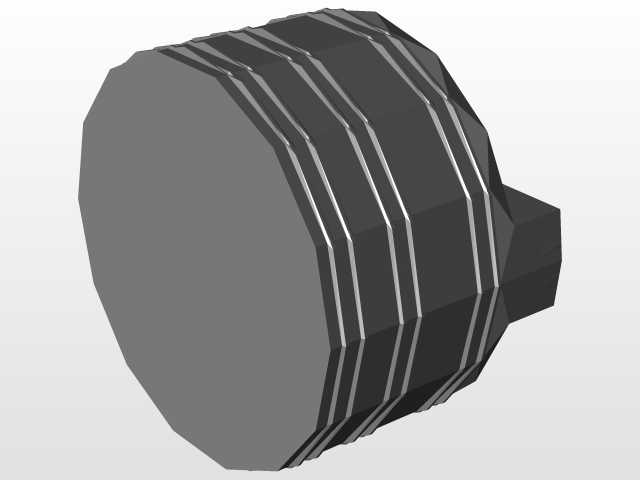

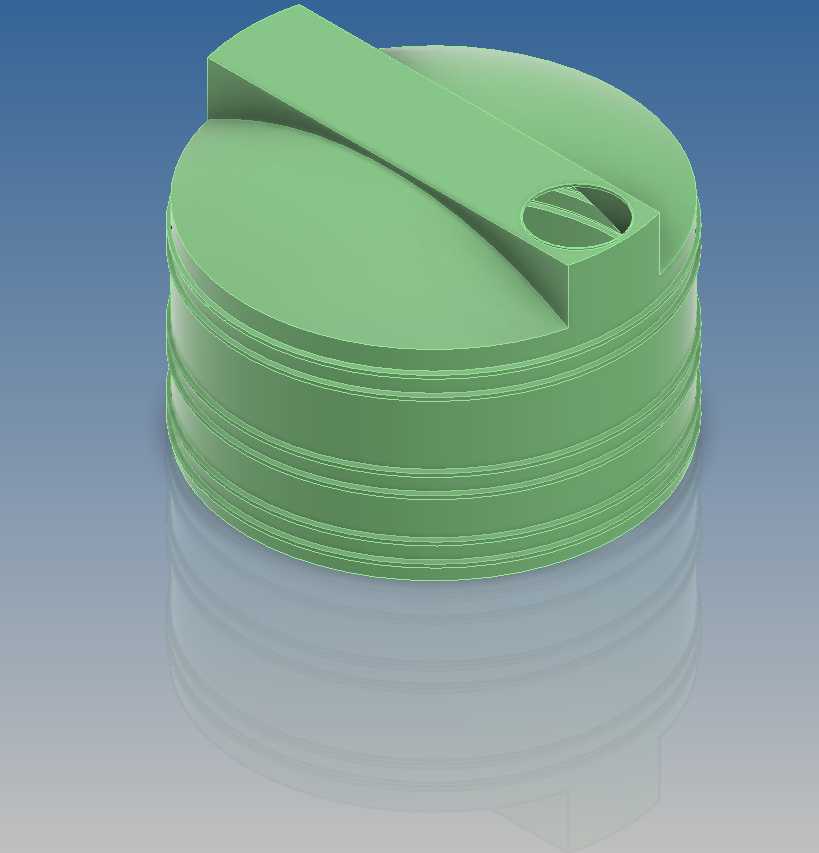

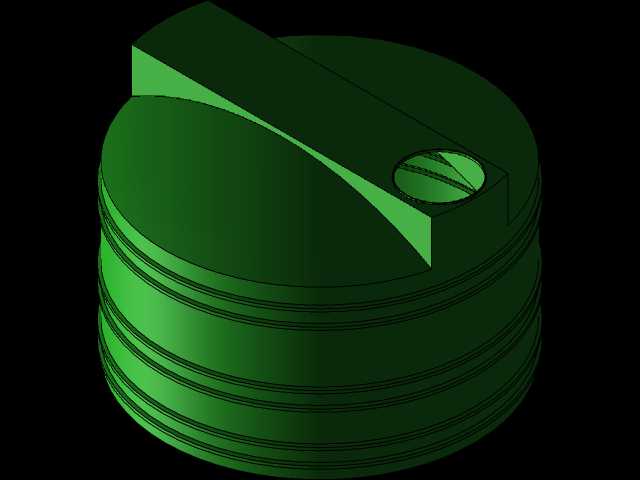

这款薄型储水罐体的设计，首先瞄准的是低矮安装空间的储液需求，常规立式储罐在层高受限的厂房夹层、地下设备间、车载移动供水单元、屋面架空储水区域往往受限于垂直高度无法布置，而该款罐体采用扁平化矮胖的卧式轮廓，在保证5000L额定储液容积的前提下，大幅压缩了垂直方向的安装占用高度，能适配更多常规储罐无法安装的局促空间场景。从功能特性来看，罐体顶部集成的凸起结构并非冗余设计，其中预留的开孔区域可根据实际使用需求对接液位监测组件、进液管路、溢流管路或者人孔检修结构，顶部的条状凸起筋同时兼顾了吊装受力点的作用，无需额外在罐体侧壁焊接吊耳，减少了焊接应力集中带来的渗漏风险点。罐体侧壁设计有多道环形加强筋，这是针对薄型罐体大直径端面的受力优化——扁平化罐体的端盖受液压静压力的作用面积更大，环形筋可以在不额外增加罐体整体壁厚的前提下，提升侧壁的结构刚性，避免满液状态下罐体出现鼓胀变形，同时环形筋也能作为罐体安装时的定位基准，配合鞍式支座可以快速完成安装固定，安装时仅需保证支座与环形筋的位置对齐，就能让罐体的承重载荷均匀分布到支撑结构上，避免局部应力过大导致罐体变形。设计过程中优先考虑了储液场景的通用性，除了常温清水存储外，调整密封材质后也可适配中性工业冷却液、消防备用水、农田灌溉临时储水等场景，罐体的进出液接口预留位置设置在罐体下部靠近底缘的区域，能最大程度降低排液时的罐内残液量，减少日常使用的积液残留问题。从安装边界来看，罐体的圆形扁平化轮廓不需要额外预留过多的侧向操作空间，顶部的集成结构将管路接口、吊装位、检修位整合在同一区域，日常巡检、管路对接都可以在罐体顶部单侧完成，进一步压缩了设备安装所需的整体占地空间，对于空间利用率要求较高的集成式供水机组、移动储水设备来说，这种结构能有效缩减整机的外形尺寸，提升设备的空间适配能力。
