100mm行程20mm孔径双作用气缸结构

　　这款双作用气缸的设计，首先围绕常规气动系统的直线驱动需求展开，20毫米的缸径设定，匹配小负载、快响应的工位驱动场景，常见于电子装配线的工件推料、小型工装的夹紧动作、非标设备里的短行程移位工位，适配0.4-0.7MPa的常规工厂气源压力区间，不需要额外配置增压回路即可满足出力要求。100毫米的行程设定，刚好覆盖多数小型自动化工位的直线动作距离，避免了行程冗余带来的空间浪费，也不会因为行程不足导致工位动作无法到位。从结构设计来看，双作用的气路布局分别在缸筒两端设置进排气口，通过压缩空气交替进入缸体两腔来推动活塞做往复直线运动，相比单作用气缸不需要内置复位弹簧，长期运行不会出现弹簧疲劳失效的问题，往复动作的出力一致性更好，

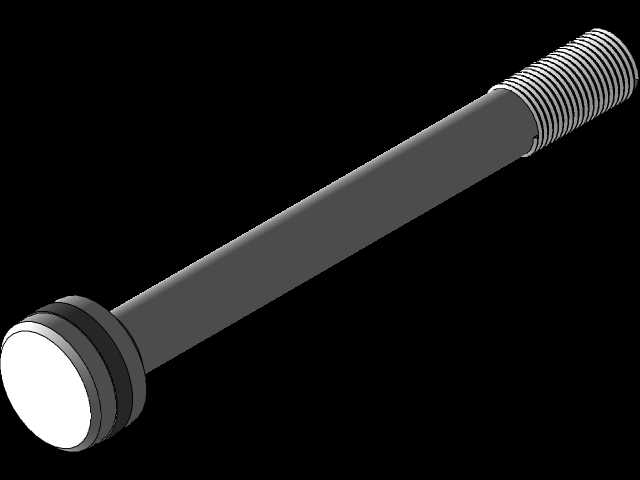

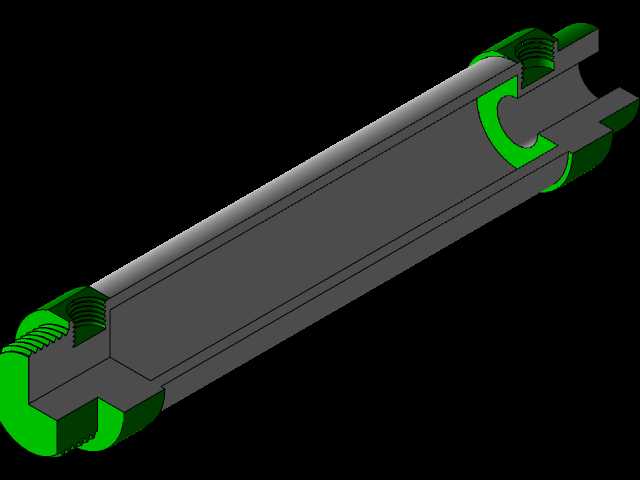

　　适合高频往复的作业场景。缸体两端的端盖采用卡扣式的密封固定结构，配合绿色标识的密封件安装位，既保证了缸筒内腔的气密性，也方便后期维护时的拆解更换密封件，不需要复杂的专用工装即可完成拆装。活塞与活塞杆的同轴度设计控制在0.02毫米以内，避免活塞杆伸出时出现偏磨，降低密封件的异常磨损概率，延长气缸的整体使用寿命。安装边界上，缸体的外形轮廓规整，两端的安装位预留了标准的螺纹接口，既可以做轴向固定安装，也可以配合附件做摆轴安装，适配不同设备的安装空间要求，活塞杆伸出端的标准外螺纹接口，可以直接连接推头、压块、夹爪等不同的执行端头，不需要额外做转接件加工。在建模过程中，对缸筒内壁的粗糙度、活塞密封槽的尺寸公差、

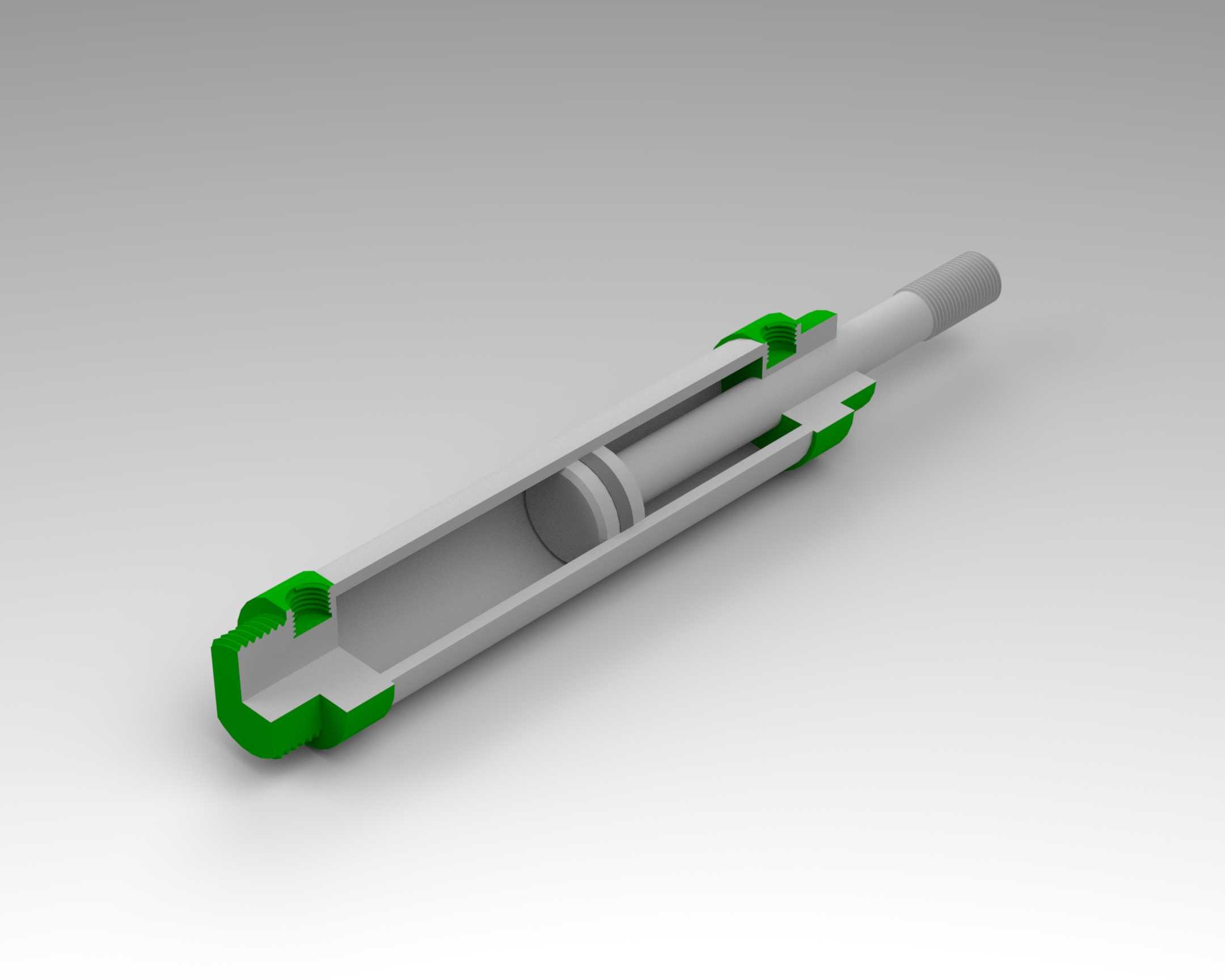

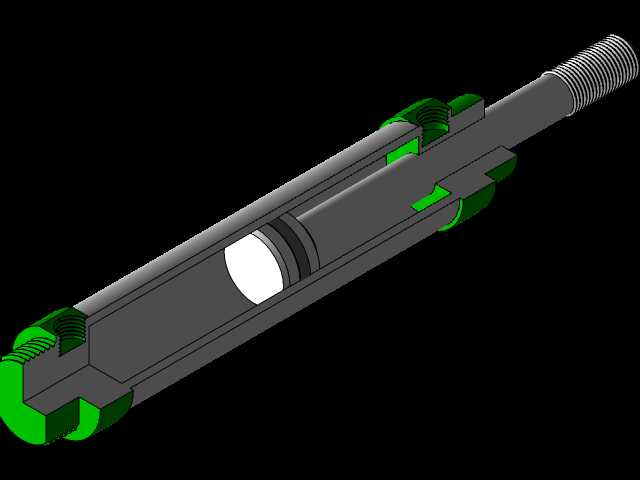

　　活塞杆的表面硬度都做了对应结构的细节还原，能直接用于气动系统的布局干涉检查、工位动作模拟，也可以作为选型参考核对安装尺寸，避免选型时出现安装空间不匹配、行程不足、出力不够的问题。这类小缸径长行程比的双作用气缸，在轻工自动化、包装设备、小型检测设备里的应用占比很高，建模时还原了内部的活塞、密封件、端盖的装配关系，能直观看到气缸的动作原理，也方便在做设备布局时预留对应的气管接头空间、维护操作空间，避免后期装配时出现管线干涉、维护空间不足的问题。
