立式支腿结构带顶置搅拌的进料罐体

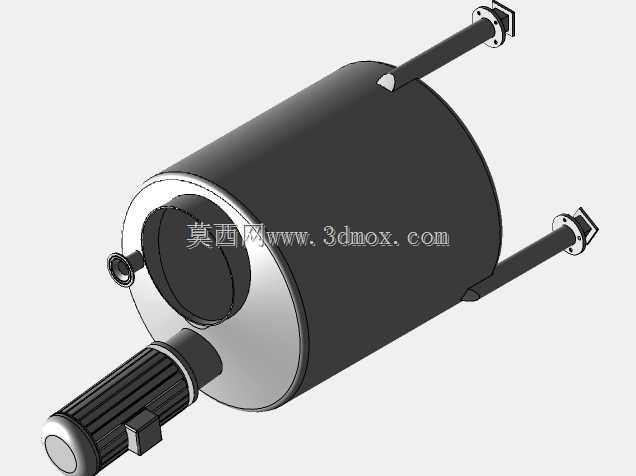

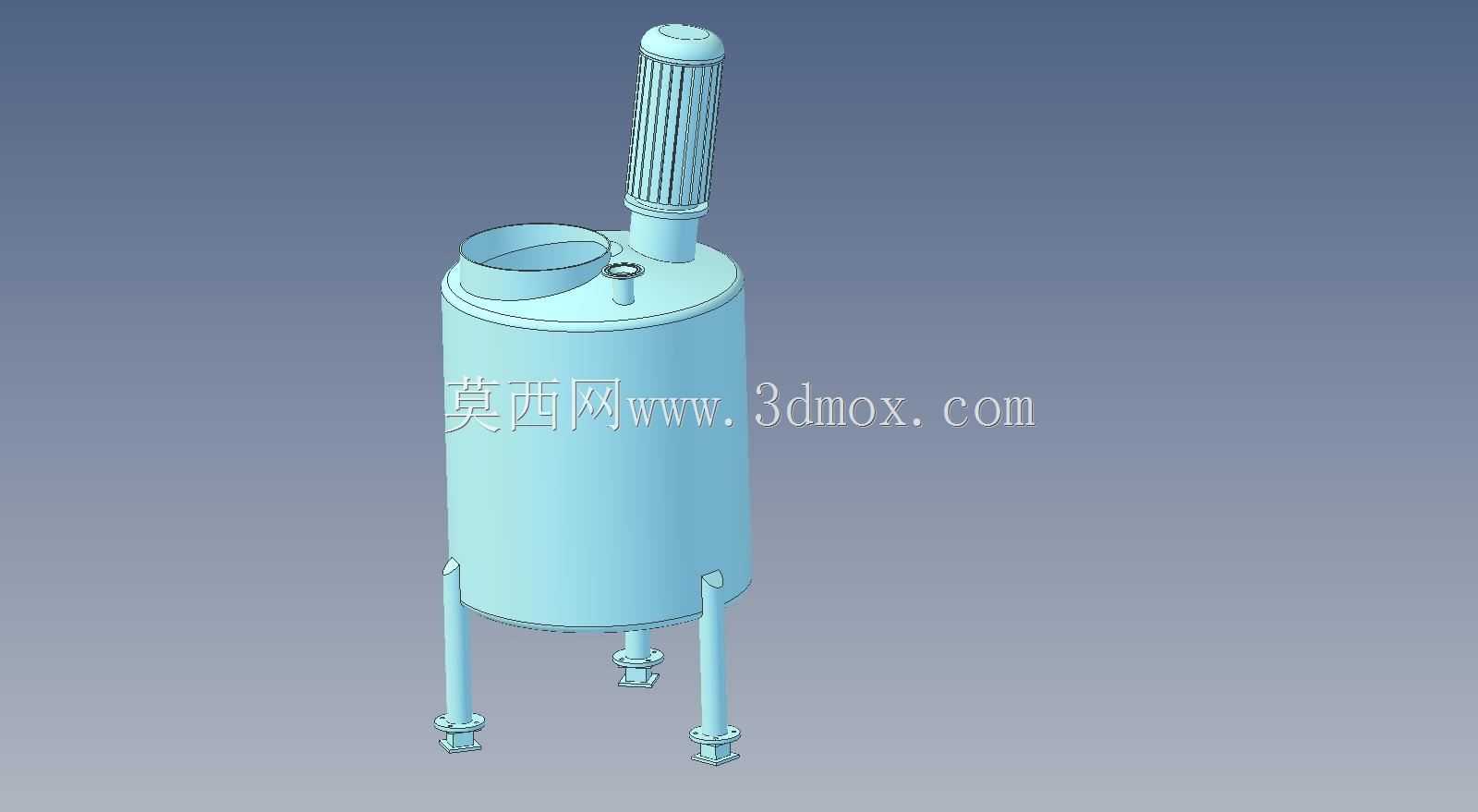

这类带搅拌结构的进料罐体，多应用在精细化工、食品配料、水处理药剂调配等生产环节的前端进料工序，承担来料暂存、预混均质的功能，避免高浓度物料直接进入后端反应设备造成局部浓度不均、反应不充分的问题。从结构设计来看，罐体采用立式圆柱筒体搭配椭圆形上封头的结构，筒体侧面开设大口径倾斜进料口，方便人工投料或者管道来料直接注入，无需额外增设高位进料平台，降低车间布局的空间要求；顶置的搅拌驱动单元采用立式直联安装结构，搅拌轴直接伸入罐体内部，省去了皮带传动或者齿轮减速的额外传动结构，减少了传动环节的故障点，日常维护仅需定期检查机封磨损情况即可。支撑结构采用三根均布的支腿设计，支腿底部带方形安装固定板，板上预留螺栓安装孔，安装时可直接通过膨胀螺栓固定在车间水泥基础或者钢平台面上，支腿的高度预留了罐体底部出料口的操作空间，方便后续对接出料阀门或者输送泵管路，安装边界需要注意罐体中心与周边设备预留至少600mm的检修通道，方便操作人员日常查看搅拌运行状态、清理进料口残留物料。设计过程中重点考量了搅拌运行的稳定性，顶置电机的安装座与上封头采用加强筋焊接结构，避免搅拌轴高速转动时带来的罐体晃动，进料口的倾斜角度设置为15度，既能够保证大流量进料时不会出现物料飞溅，也能避免投料时物料直接冲击搅拌轴造成轴系偏载。罐体顶部除了搅拌安装位和进料口，还预留了小型排气口接口，可根据工艺需求接排气管道或者呼吸阀，平衡罐体内外压力，避免连续进料时罐内憋压导致进料不畅。这类罐体的搅拌桨多采用推进式结构，针对低粘度到中粘度的物料混合都有较好的适配性，进料过程中开启搅拌可实现边进料边混合，缩短后续工序的物料处理周期，相比无搅拌的普通进料罐，能够减少物料在罐底的沉积挂壁问题，降低罐体清理的频次。
