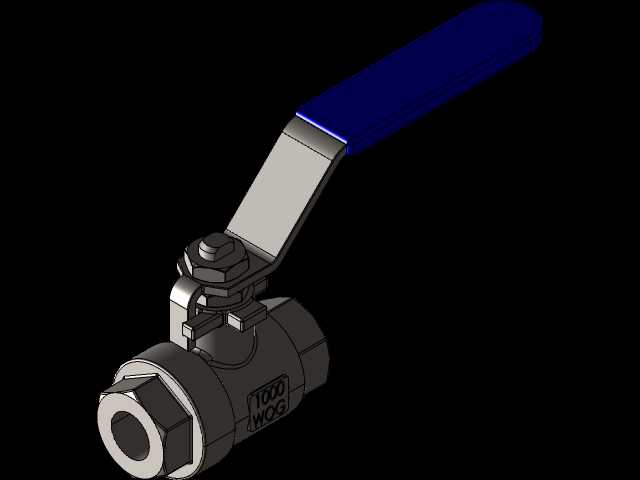

1/4寸316不锈钢内螺纹手动球阀结构

这款小通径不锈钢球阀，核心适配小流量流体管路的通断控制场景，在实验室高纯流体管路、小型气动控制回路、食品级配料输送支线、化工取样管路这类对通径要求不高，但对材质耐蚀性有明确要求的场景中应用十分广泛。不同于大通径法兰连接球阀，这款1/4规格的产品采用内螺纹连接形式，安装时无需额外配对法兰，直接缠绕密封生料带或加装密封垫即可拧入对应外螺纹管路接头，安装空间占用极小，适合集成在排布紧凑的阀岛、小型设备管路面板上。从结构设计来看，这款球阀采用浮动球结构，球体靠两端阀座压紧实现密封，手柄扳动90度即可完成全开全关动作，操作时没有多余行程，开关状态可以通过手柄朝向直接判断——手柄与管路同向为全开，垂直为全关，现场巡检时无需额外加装状态标识就能快速识别阀门工况。材质选用316不锈钢，相比普通304材质，其对含氯离子介质、弱腐蚀性化工流体、含盐类水溶液的耐蚀表现更优异，能适应沿海工况、化工车间旁通管路这类易产生腐蚀的使用环境，不会因为长期接触腐蚀性介质出现阀体锈死、密封面结垢导致开关卡滞的问题。设计时阀杆采用防吹出结构，即使阀杆处的压紧螺母出现松动，阀杆也不会在管路内压作用下飞出造成介质泄漏，这一点在压力管路应用中是十分关键的安全设计。手柄部分采用包覆式防滑结构，表面做了防滑处理，即使操作人员戴劳保手套操作也能轻松施力，不会出现打滑脱手的情况。从安装边界来看，这款球阀两端内螺纹为标准管螺纹，阀体整体为对称式六角结构，安装时可以用普通开口扳手卡住阀体六角部位拧动，不需要特制工装，阀体总长度、中心高度都符合小通径球阀的通用安装尺寸，替换同规格旧阀时不需要调整管路间距，直接替换即可完成安装。密封件采用耐温耐蚀的高分子材料，能适应常规工况下-20℃到120℃的介质温度范围，日常使用中不需要频繁维护，只要定期扳动几次避免长期静置导致球体与阀座粘连即可。在三维建模过程中，这款模型完整还原了阀体的铸造圆角、螺纹收尾结构、阀杆与手柄的连接销、压紧螺母的倒角细节，装配关系完全按照实际产品的装配顺序搭建，没有出现干涉错位的问题，不管是用来做管路系统的装配仿真，还是做小型设备的外部结构展示，都能直接调用，不需要额外调整结构细节。
