工业管路用罗斯卡多调节压力控制阀结构

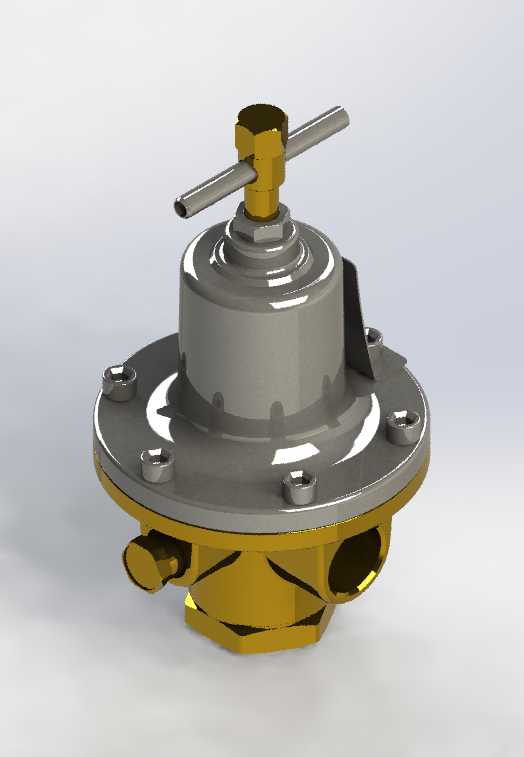

这款调压类阀件主要面向工业流体输送管路的压力调控场景，常见于气动控制系统、低压燃气管路、小型液压辅助回路以及工业设备的气源稳压支路中，核心作用是将上游输入的波动压力稳定在下游工况允许的区间内，避免压力骤升冲击下游精密元件，也能防止压力不足导致执行机构动作不到位。从结构设计来看，整体采用上下分体式装配逻辑，下部为黄铜材质的阀体基座，设置了对称的侧向管路接口，可直接对接同通径的管路接头，底部的六角结构预留了扳手夹持位，方便现场安装时施加扭矩完成密封紧固，无需额外设计复杂的装夹工装。上部的调压腔体采用金属冲压成型的膜片上盖，通过周向均布的螺栓与下部阀体锁紧，膜片夹装在上下腔体的结合面之间，将调压腔与流体腔完全隔离，避免流体介质渗入调压弹簧腔造成元件锈蚀。顶部的T型调节手柄直接与调压弹簧的预紧压盖连接，转动手柄即可改变弹簧预压缩量，从而调整阀口的开启压力阈值，手柄采用横杆式结构，无需专用工具即可手动完成压力整定，适合现场调试时快速调整参数。安装边界方面，法兰式的上盖固定孔位呈圆周均匀分布，可适配不同安装方向的固定需求，整体径向尺寸控制在常规同通径调压阀的通用安装尺寸范围内，可直接替换同规格的老旧调压阀件，无需改动原有管路的安装空间。设计过程中优先考虑了密封可靠性，阀体结合面采用平面密封结构，膜片选用耐油耐老化的弹性材质，既能保证压力反馈的灵敏度，又能长期承受反复的压力形变而不出现开裂泄漏。侧向的两个流体接口采用内螺纹结构，符合常规工业管路的连接标准，安装时无需额外加工转换接头，降低现场施工的改造成本。顶部的调节机构设置了锁紧螺母，完成压力整定后可锁紧固定手柄位置，避免设备运行过程中受振动影响导致压力设定值偏移，保障长期运行的参数稳定性。
