高压法兰连接手动截止阀结构设计

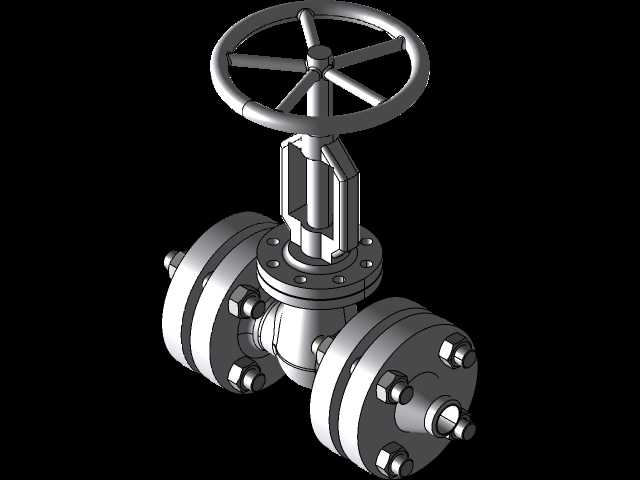

这款手动法兰截止阀主要应用于公称压力100Bar级别的高压工业管路系统，常见于石化输送管线、高压蒸汽管网、化工流体输送工段等需要精准截断管路介质的场景，区别于闸阀的通径全开特性，该类阀门依靠阀瓣沿阀座中心线的升降动作实现通断控制，密封面受介质冲蚀磨损更小，截断密封性能更稳定，适合需要频繁启闭操作的高压管路节点。从结构设计来看，顶部采用轮辐式手轮结构，五辐条的布局既保证了手动操作时的扭矩传递刚度，又尽可能降低了手轮自身重量，操作时无需额外加装加力杆即可满足高压工况下的启闭力矩需求，手轮与阀杆的连接采用方榫配合结构，避免长期操作出现打滑松脱问题。中部阀盖与阀体的连接采用法兰螺栓紧固结构，配套的双头螺柱均匀分布在阀盖法兰圆周上，保证密封垫片受压均匀，杜绝高压工况下的外漏风险，阀杆部位的密封填料函预留了足够的填料装填空间，可适配石墨、聚四氟乙烯等不同材质的密封填料，满足不同温度、不同腐蚀特性介质的密封需求。两端的法兰连接结构严格匹配DN25通径的高压法兰安装尺寸，法兰端面的密封面采用凸面结构，可配合缠绕式垫片实现可靠密封，法兰上的螺栓孔位置度在建模阶段就做了严格的公差约束，确保现场安装时能够与管线法兰快速对中，无需额外修配。整体建模过程中，对阀瓣与阀座的密封配合面做了单独的结构细化，密封面预留了堆焊硬质合金的结构层空间，可根据实际工况需求做硬化处理，提升阀门的抗冲蚀使用寿命。阀瓣的导向结构采用阀体内腔一体式导向筋设计，避免阀瓣在启闭过程中出现偏斜，保证密封面能够完全贴合，杜绝内漏问题。从安装边界来看，该阀门的结构长度、法兰外径、螺栓孔中心距等关键安装尺寸均符合高压阀门的行业安装规范，手轮的操作空间预留足够，安装后无需额外拆卸周边部件即可完成手动操作，阀杆的升降行程经过精准核算，全开状态下阀瓣不会遮挡通径流道，尽可能降低介质流动的阻力损失，全关状态下阀瓣的密封面压紧量控制在合理范围，既保证密封效果，又避免密封面受压过大出现过早压溃损伤。
