小型双耳环安装式液压油缸结构

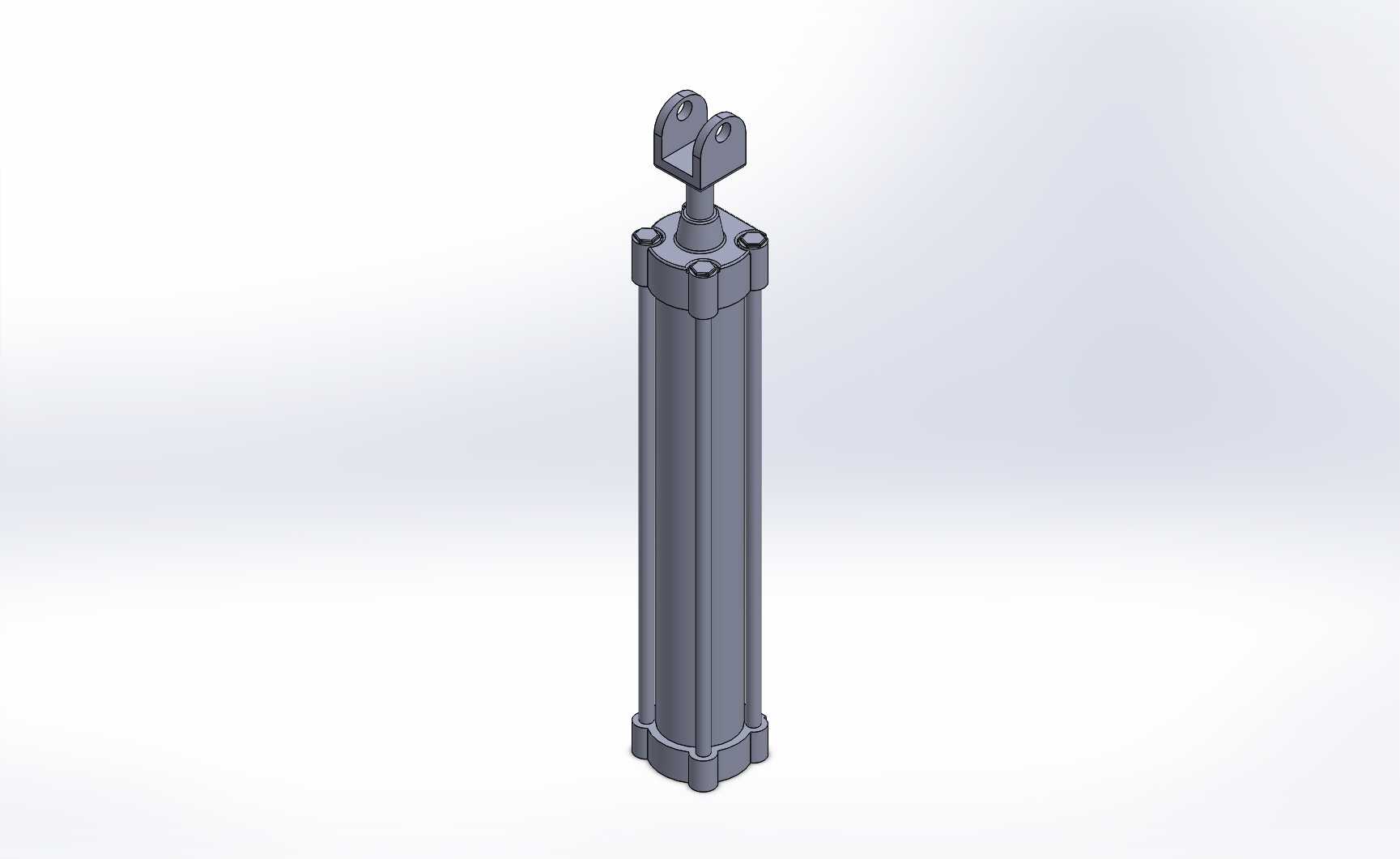

在轻工自动化生产线、小型工装夹具驱动、物流设备举升、非标专机直线进给这类对安装空间有严格限制的场景里，这类小缸径直连式液压活塞组件的应用覆盖率非常高。不同于大吨位重型油缸的法兰或脚座安装形式，这款油缸采用杆端双耳环铰接的安装方式，缸筒尾端同样做了铰接适配结构，安装时可以通过配套销轴完成与设备机架、执行端摆臂的连接，能够补偿设备运行过程中产生的小角度偏摆，避免刚性连接带来的杆体别劲、密封件偏磨问题，大幅延长密封组件的更换周期。

从结构设计逻辑来看，这款油缸采用了拉杆式缸筒锁紧结构，四根均布的高强度拉杆将缸筒、前端盖、后端盖牢牢压合，端盖与缸筒的配合面设置了静密封槽，杜绝高压油液的外渗漏风险。活塞与活塞杆采用一体化加工结构，减少了分体装配带来的同轴度误差，活塞表面开设了多道密封沟槽，分别适配格莱圈、导向环、防尘圈的安装，既保证高压腔与回油腔之间的密封可靠性，又能为活塞杆提供足够的径向支撑，避免杆体伸出后出现下垂挠度超标的问题。

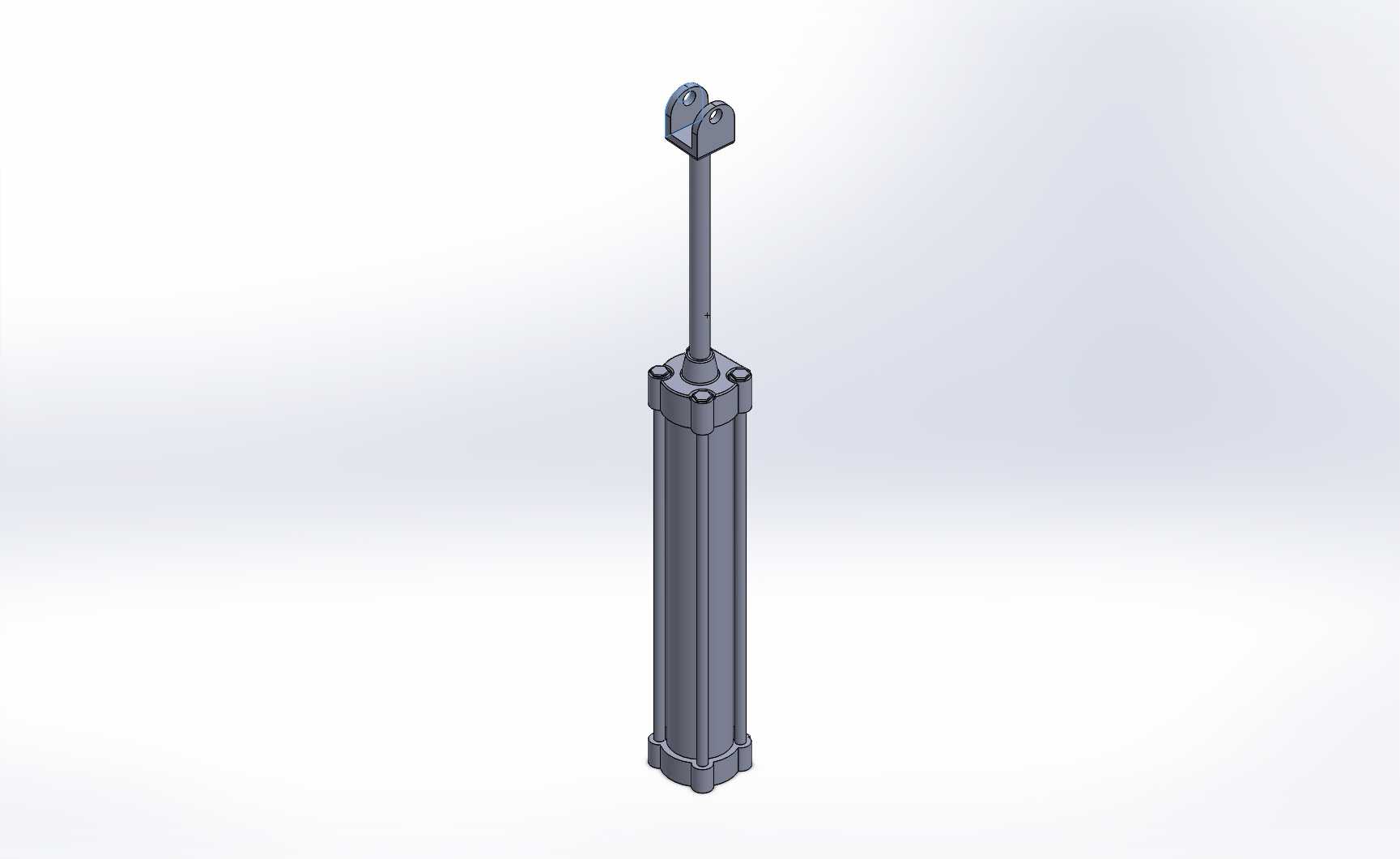

尺寸参数上，这款油缸的总长度控制在582毫米，缸体外径为99毫米，有效工作行程为400毫米，选型时需要提前预留安装空间：双耳环铰接点的中心距要匹配设备安装座的孔位间距，活塞杆完全伸出时的总长度要避开周边设备的干涉区域，缸体径向要预留至少15毫米的操作空间，方便后续日常维护时更换密封件、紧固拉杆螺母。

实际工况适配方面，这款油缸的额定工作压力可以覆盖常规中低压液压系统的使用要求，搭配调速阀可以实现平稳的伸出与缩回速度控制，不会出现低速爬行的问题；缸体外表面做了氧化防锈处理，能够适应车间内轻度切削液飞溅、潮湿空气的工作环境，不需要额外做表面防护处理。在做三维布局设计时，这款模型可以直接导入装配体，提前验证铰接点的运动轨迹，避免实际加工安装后出现行程不足、运动干涉的问题，减少现场改配的工作量。对于做小型液压站集成、非标设备开发的工程师来说，这类标准化的小型油缸模型可以直接复用在不同的项目里，只需要根据实际负载调整缸径参数、铰接孔尺寸，就能快速完成驱动部分的结构设计，大幅缩短方案设计的周期。
