带方形安装法兰的多级伸缩液压缸结构

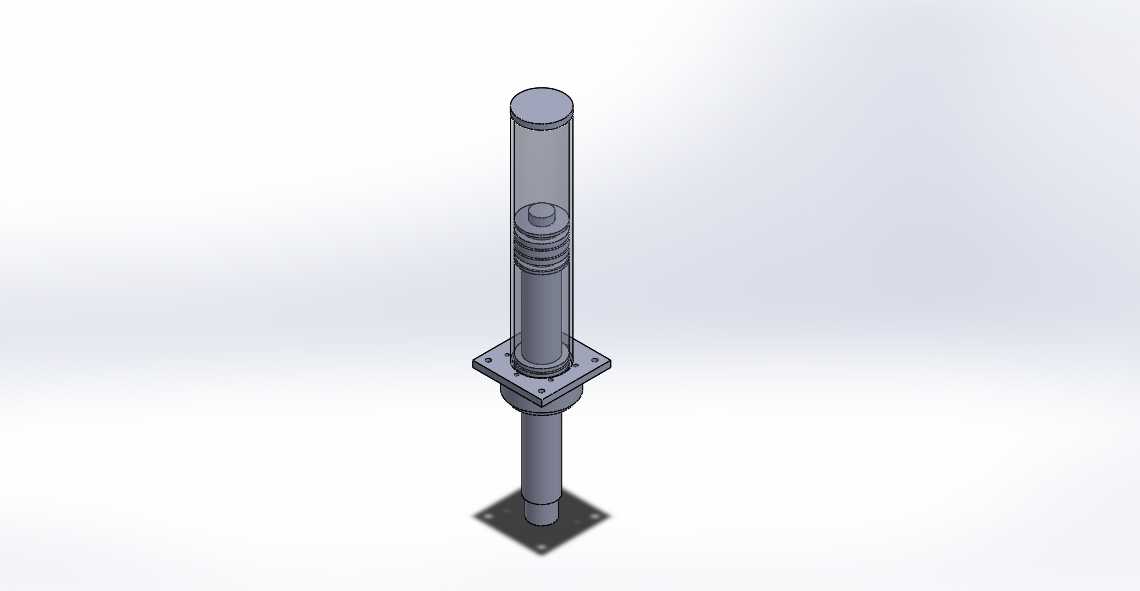

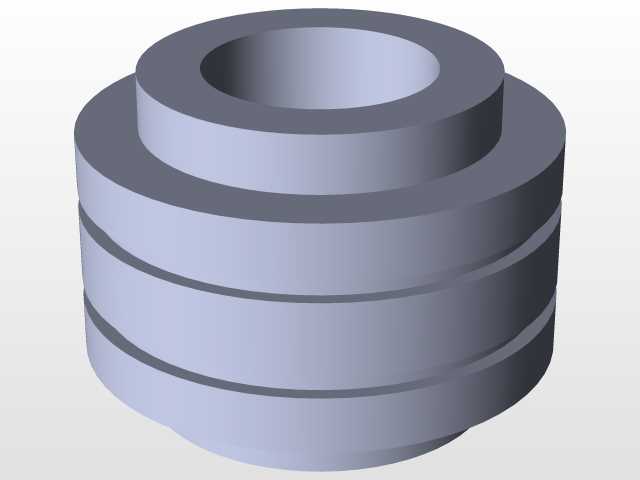

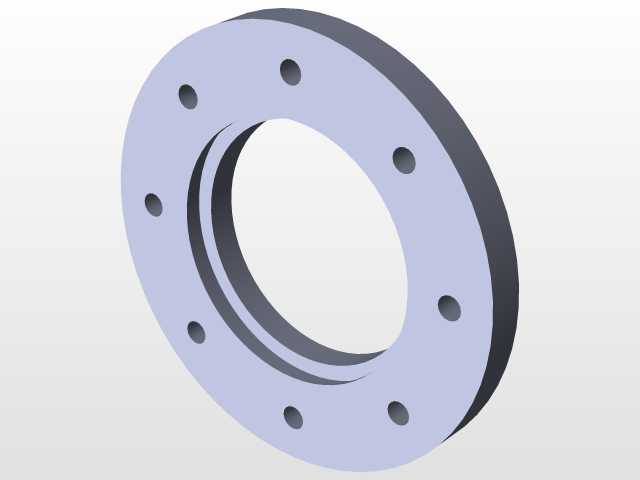

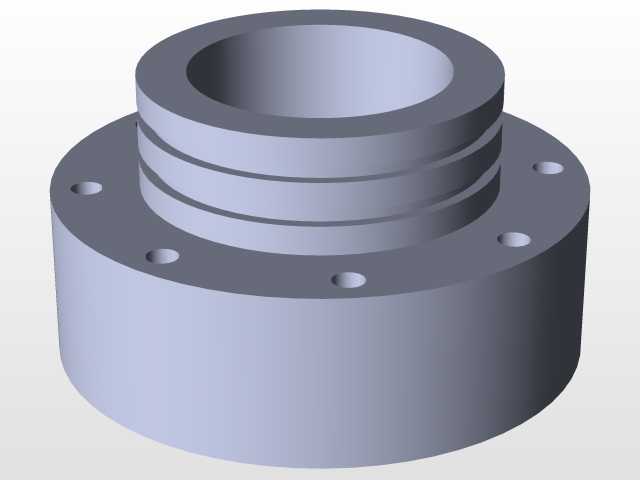

这款多级伸缩式液压缸，主要面向需要长行程输出但安装空间受限的工业场景，常见于工程举升设备、仓储堆高机械、专用车辆的货厢翻转机构以及自动化生产线的长行程推料工位。区别于单级活塞缸，多级套筒式的结构能在完全缩回时保持较短的轴向尺寸，伸出后可达到数倍于缩回长度的工作行程，刚好适配安装腔室紧凑但作业行程要求长的工况，避免单级缸过长导致的刚性不足、设备外廓尺寸超标的问题。从结构设计来看，缸体上下两端均配置了方形安装法兰，下端法兰用于和设备基座做刚性固定，上端法兰可根据安装需求连接负载端的铰接座或者推板，法兰上预留的螺栓过孔位置做了沉台处理，安装时螺栓头不会突出法兰平面，保证安装面贴合紧密，不会出现附加安装应力。各级套筒之间的密封槽位置做了精密的公差匹配，每一级缸筒的导向段都预留了足够的导向长度，避免带载伸出时出现侧向别劲、密封件偏磨导致的泄漏问题。安装边界方面，该缸缩回状态下总长度为705mm，缸筒主体外径124mm，方形法兰的安装孔位按照通用液压件安装规范做了等距排布，选型时只要确认设备安装基座的螺栓孔位与法兰孔位匹配，预留的径向安装空间大于缸体外径30mm以上即可完成布置，不需要额外做定制化的安装转接件。实际应用中，这类液压缸靠压力油推动各级套筒逐级伸出，回程时依靠负载自重或者油压驱动缩回，输出推力随级数变化逐级调整，空载动作时运行平稳，带载工况下只要保证系统供油压力稳定，就能实现全程无卡顿的直线往复动作，设计时还在缸体最外侧套筒的表面做了防锈处理，适配车间多粉尘、少量切削液飞溅的常规工业环境，不需要额外加装外置防护套就能满足日常使用的防护要求。
