工业流体管路用锥形喷射喷嘴结构

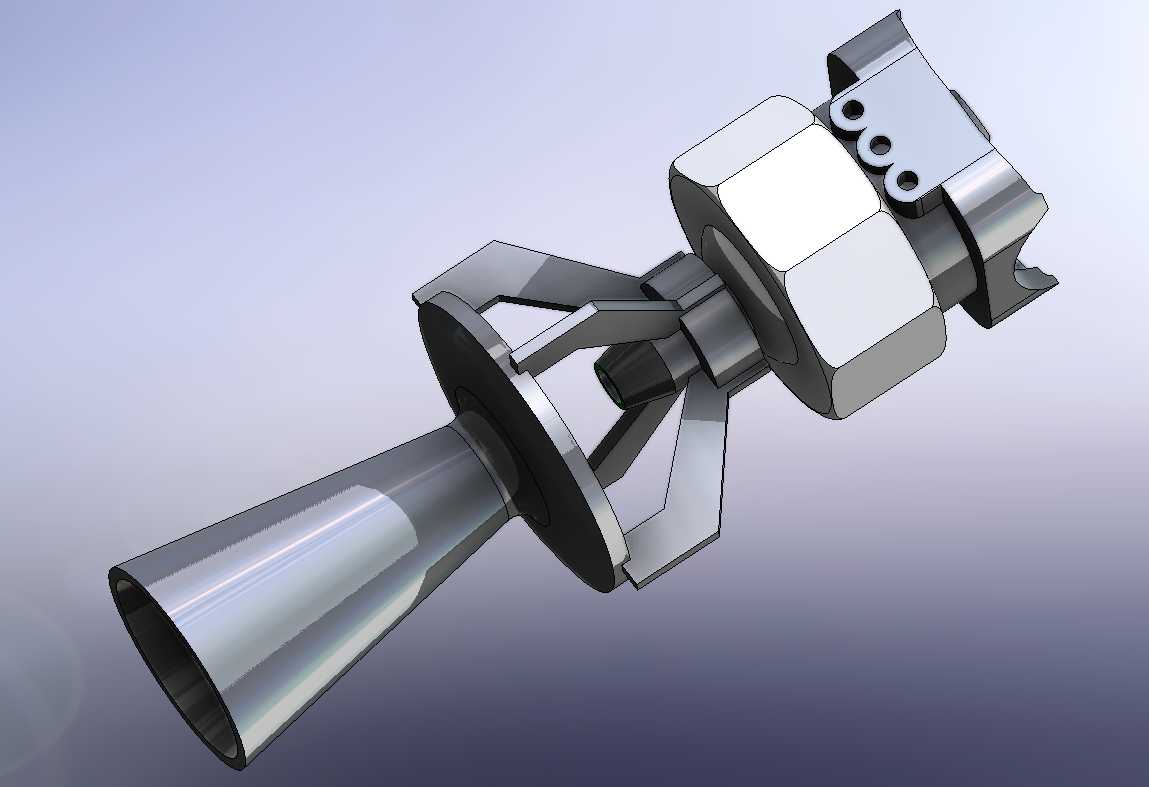

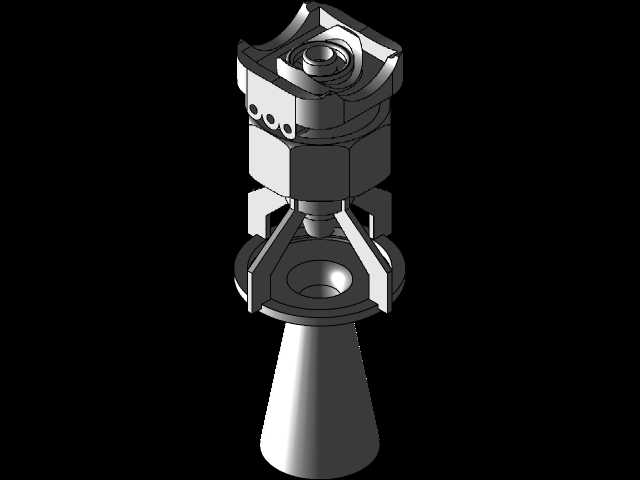

这款喷嘴主要面向低压流体输送系统的终端喷射工况设计，常见应用场景涵盖工业清洗工位的喷淋排布、小型反应装置的液体进料分散、循环水系统的均匀布水环节，也可适配小型加湿设备、农用小型喷灌支路的终端喷射需求。从结构设计逻辑来看，整体采用同轴式布局，入口端设置标准外螺纹连接结构，可直接适配3/8规格的NPT或BSP内螺纹管路接口，安装时无需额外定制转接头，能直接匹配现有常规工业流体管路的安装标准，降低现场安装的适配成本。喷嘴的核心流道采用渐缩锥形结构，这种设计可以在入口压力稳定在1bar的工况下，将管路内的流体逐步加速，在喷口处形成稳定的锥形射流，避免流道突变带来的紊流、喷射角度偏移问题，实测在额定工况下流量可稳定维持在42LPM，流量偏差控制在常规工业应用允许的范围内。结构中段设置了六角拧动卡位，这个结构是专门为现场安装设计的，安装时可以直接使用普通开口扳手卡住六角位施加扭矩，不会损伤喷嘴的薄壁流道结构，同时六角位的尺寸按照常规扳手的开口规格设计，现场无需准备专用工装即可完成装拆。喷嘴入口侧设置了三爪式支撑定位结构，这个结构一方面可以在喷嘴拧入管路时提供轴向定位，避免拧入深度过深挤压管路内的密封结构，另一方面三爪之间的镂空设计可以减少流体进入喷嘴前的扰流，让流体以更平稳的流态进入渐缩流道，提升喷射的稳定性。喷口端的锥形结构做了等壁厚设计，在建模过程中对锥段的壁厚做了均匀化处理，避免壁厚差异带来的注塑或机加工过程中的变形问题，不管是采用不锈钢机加工还是工程塑料注塑成型，都能保证成品的尺寸一致性。安装边界方面，喷嘴整体轴向长度控制在常规小流量喷嘴的适配范围内，最大外径位于六角卡位处，安装时所需的操作空间和同规格螺纹接头的操作空间一致，无需在管路排布时额外预留更大的安装间隙，可直接替换同规格的常规直喷嘴，不需要对现有管路布局做调整。结构上没有设置多余的外置零部件，整体为一体化同轴结构，长期在流体冲刷工况下使用不会出现零部件松脱的问题，维护时仅需定期从管路拆下清理流道内的杂质即可，没有复杂的拆解步骤。
