世伟洛克1/4与1/2英寸VCR管路连接配件

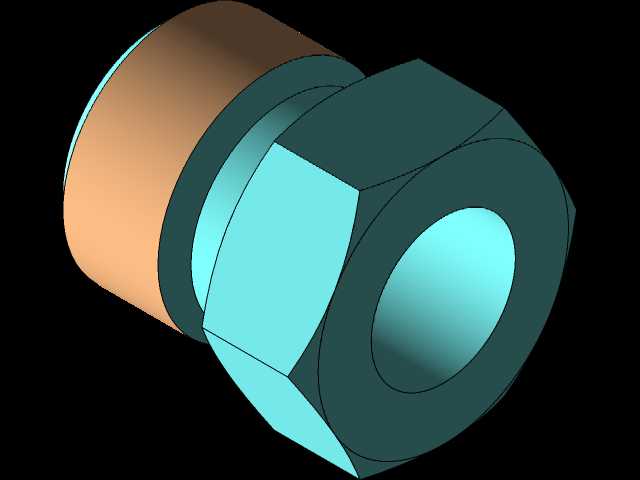

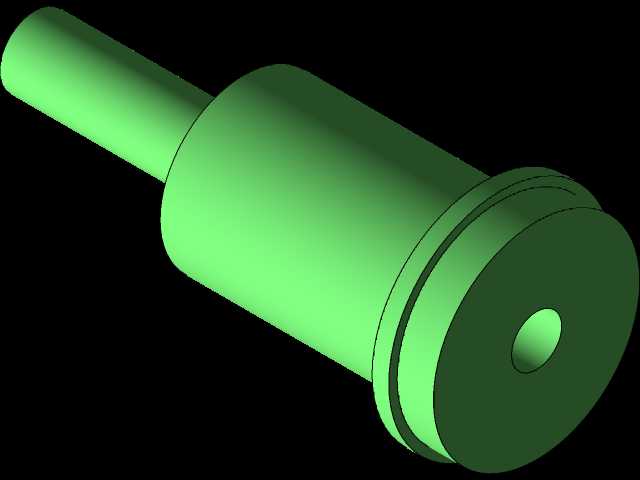

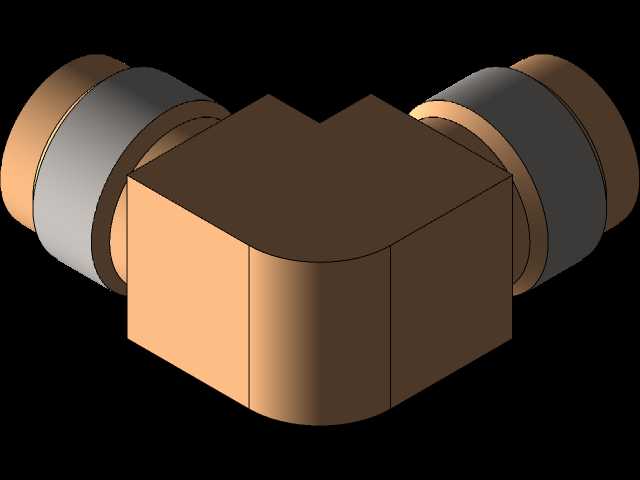

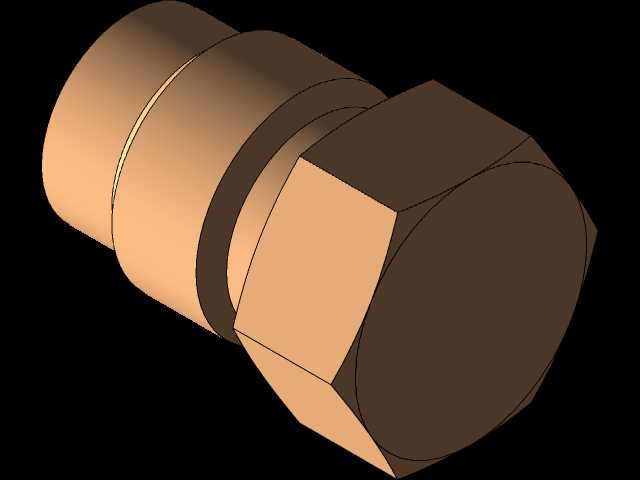

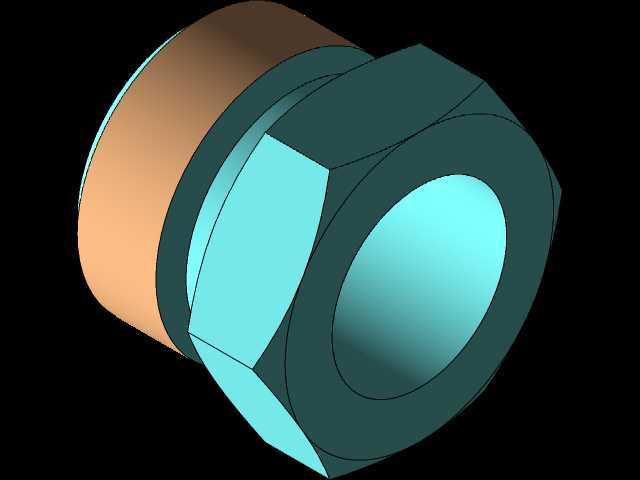

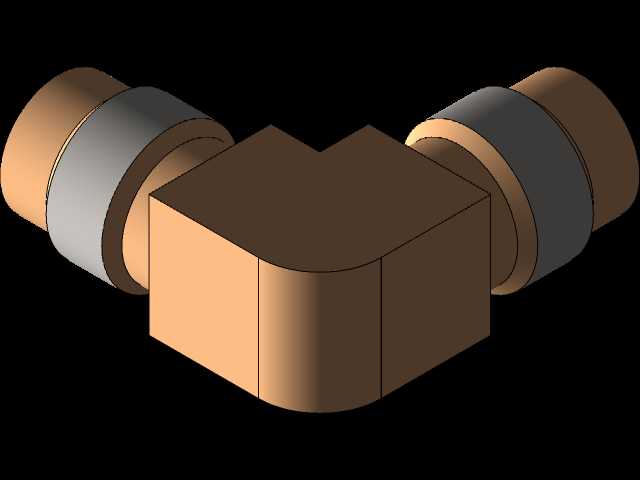

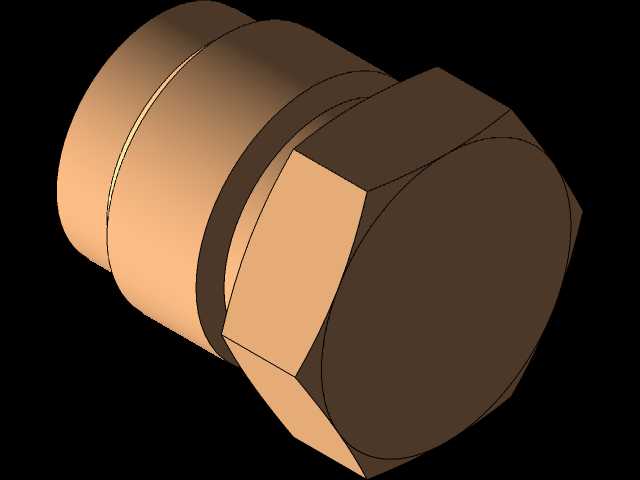

　　在高纯气体输送、实验室气路、半导体制程管路以及特种化工流体输送场景中，VCR接头一直是小口径高压高密封要求管路的核心连接部件，本次涉及的两款规格配件，分别适配1/4英寸与1/2英寸外径的金属管路，对应常规VCR4与VCR8的通用安装尺寸，能够覆盖从小流量仪表分支管路到中等流量主工艺管路的连接需求。这类配件的核心功能是实现金属面密封的无泄漏连接，相比常规卡套接头，其密封可靠性更高，能够承受更高的系统压力与更频繁的温度交变，在需要严格控制流体泄漏率的真空系统、高纯介质输送场景中不可替代。从结构设计来看，整套配件包含了接头本体、锁紧螺母、密封垫片支撑结构等完整组件，建模过程中严格遵循世伟洛克原厂VCR接头的安装配合公差，

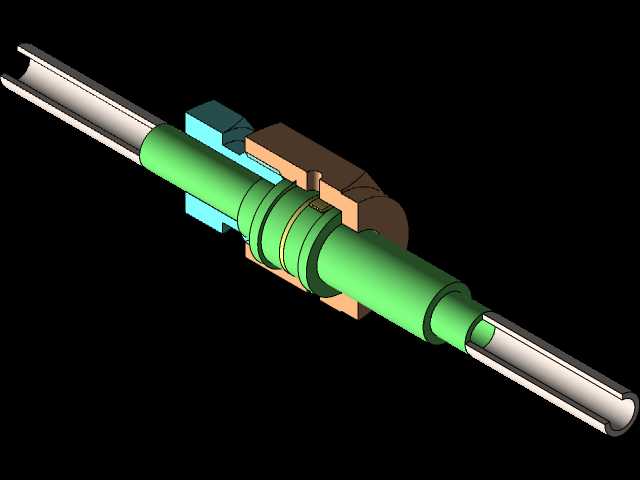

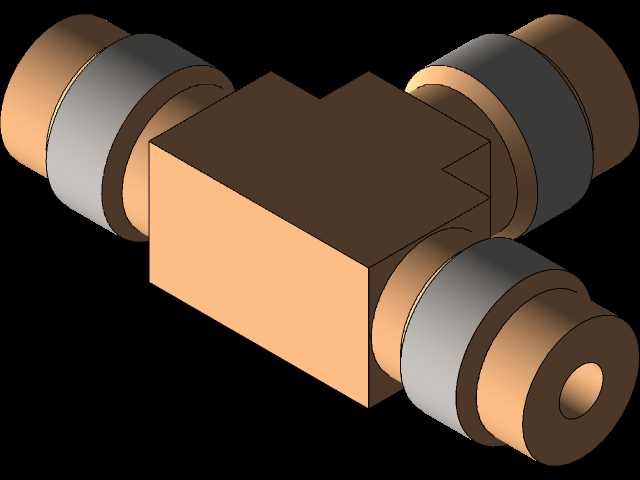

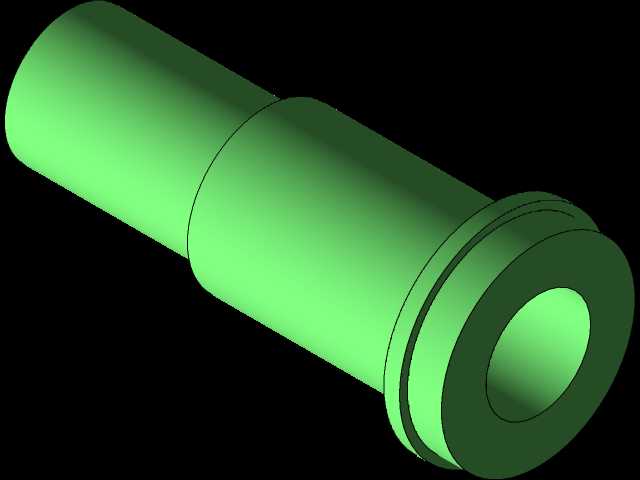

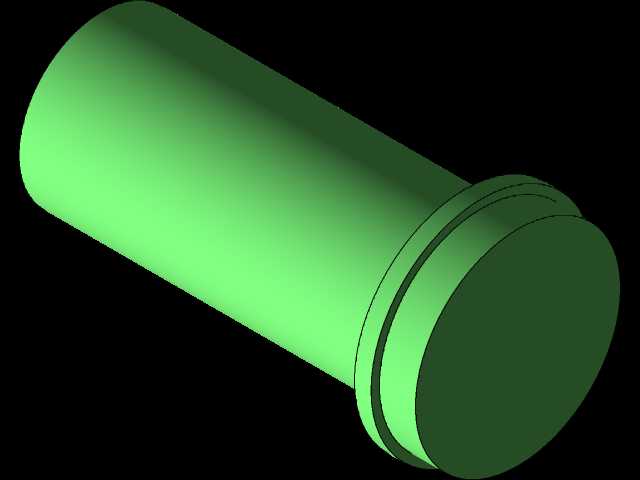

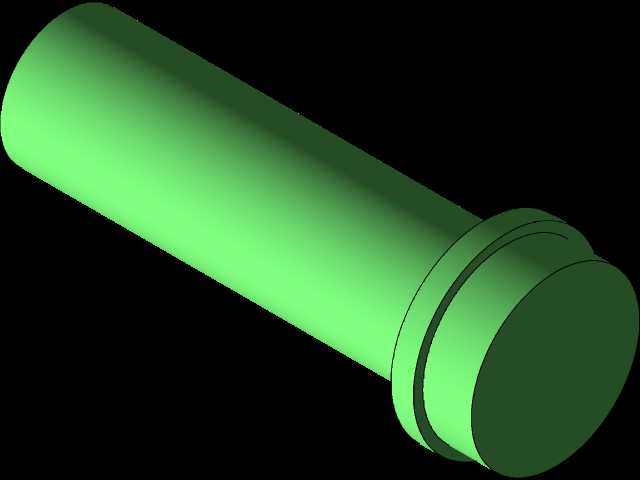

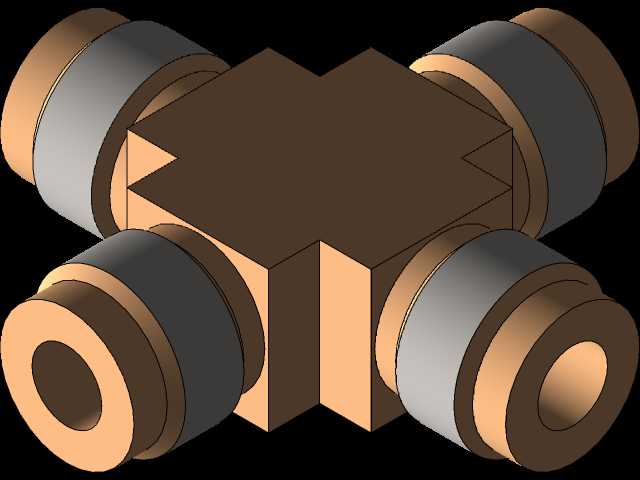

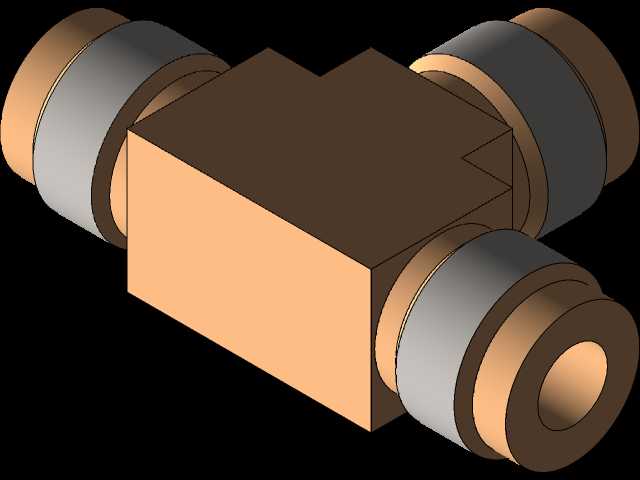

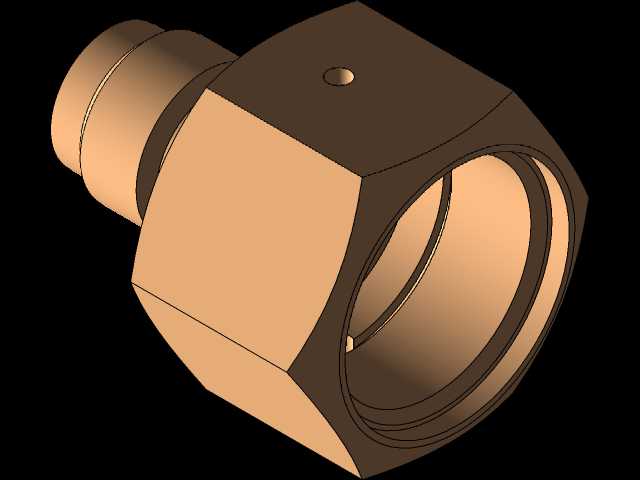

　　保留了接头端的密封面角度、螺纹配合段长度、螺母锁紧行程等关键尺寸，能够直接用于管路系统的装配干涉检查、管路走向排布模拟。在实际设备布局中，这类接头的安装边界需要重点预留螺母的锁紧操作空间，1/4英寸规格的接头径向最大尺寸对应锁紧螺母的对边宽度，轴向安装长度需要包含接管插入后的预留余量，1/2英寸规格的接头整体尺寸更大，安装时需要预留更大的扳手操作空间，避免在密集管路排布中出现工具无法就位的问题。设计建模时特意还原了不同部件的装配关系，能够直观展示接头组装后各零件的相对位置，方便管路设计人员在三维布管时直接调用，快速完成气路系统的整体搭建，同时可以通过模型直接提取安装所需的空间尺寸，提前排查管路与周边设备、结构件的干涉风险。

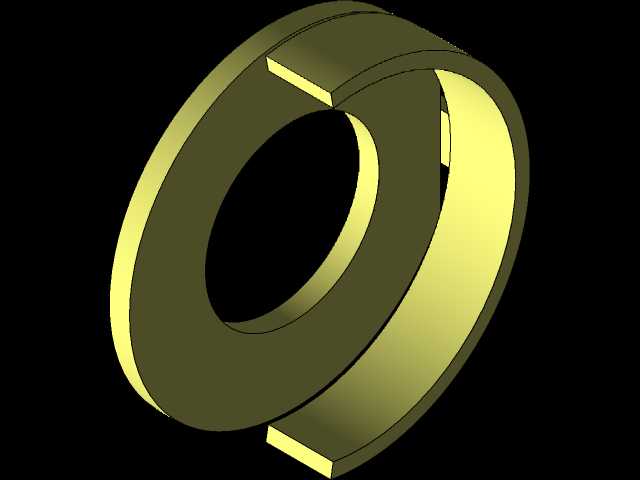

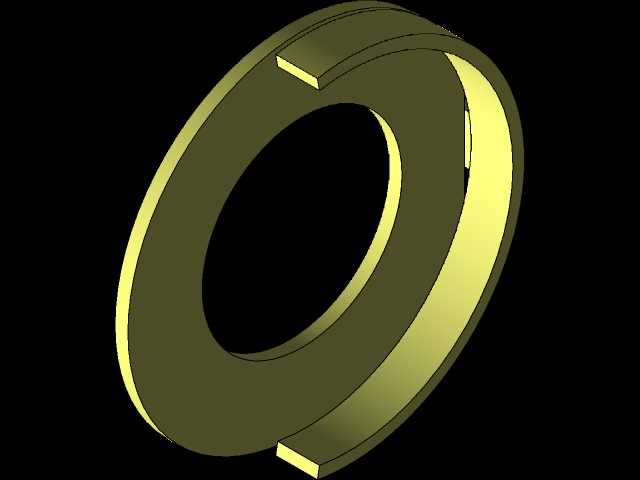

　　这类接头的密封依靠金属垫片的塑性变形实现，模型中也保留了密封垫片的安装位结构，能够帮助设计人员确认接头对接后的密封面贴合位置，在进行管路应力分析时，也可以基于模型的结构尺寸准确施加约束与载荷，得到更贴近实际工况的仿真结果。对于非标设备设计人员来说，准确的接头三维模型能够大幅减少布管阶段的错误，避免后期加工装配时出现接头与周边结构碰撞、安装空间不足导致无法锁紧的问题，尤其是在半导体设备、实验室分析仪器这类管路排布密集、空间紧凑的设备中，精准的连接件模型是提升设计效率、减少现场整改的重要基础。
