弯接式方形接口旋流雾化喷嘴结构

这款弯接结构的旋流喷嘴，主要面向工业喷淋、工况降尘、雾化加湿、流体精准喷射类场景设计，在车间喷淋降尘、涂装前处理喷淋段、农业植保雾化喷淋、消防细水雾灭火系统、化工反应釜内进料雾化等工况中都能适配。不同于常规直连式喷嘴，这款产品采用弯角出流的结构设计，能够避开安装面的正面遮挡，在设备侧壁、管路转角位置安装时，无需额外加装弯头转接件，减少管路连接节点的同时，也降低了接头位置的泄漏风险。

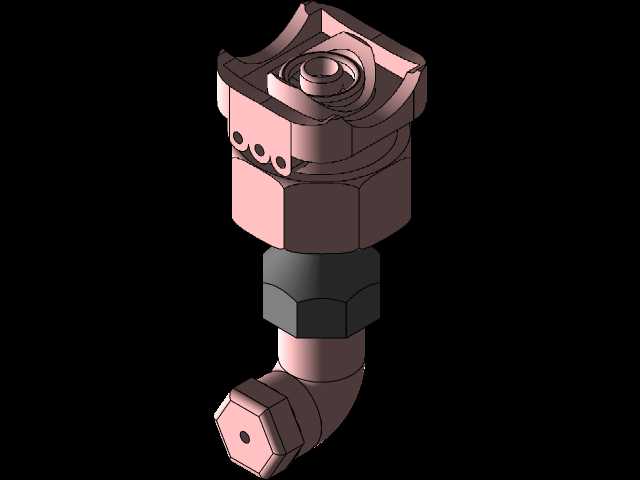

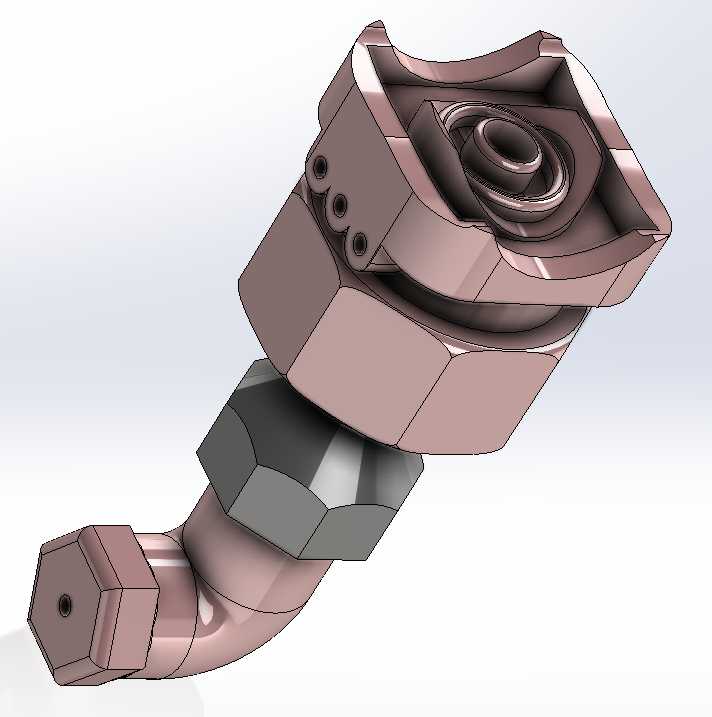

从功能特性来看，喷嘴头部采用方形多流道旋流腔设计，内部通过切向进流槽引导压力流体进入腔体后形成高速旋转流束，在喷嘴出口处依靠离心力将流体撕裂为微米级雾滴，相比直流喷嘴，其雾化覆盖角度更大，雾滴粒径均匀度更高，不会出现局部喷淋过密或存在喷淋盲区的问题。喷嘴中部设置了两对边平行的六角拧转结构，安装时可以直接使用普通开口扳手夹持施力，不需要定制专用工装，现场安装维护的操作门槛更低，拧转段的厚度经过校核，能够承受常规安装扭矩下的应力，不会出现夹持变形导致内部流道错位的问题。

设计过程中，首先根据目标工况的额定工作压力、流量需求，反推旋流腔的切向槽通流面积与旋流腔深径比，确保在0.2-0.8MPa的常用工作压力区间内，流体都能形成稳定的旋流状态，不会因为压力波动出现雾化形态失效的问题。弯角段的曲率半径经过流场仿真优化，避免流体在弯折位置形成涡流区造成压损过大，同时弯折段的壁厚按照1.5倍额定工作压力的爆破压力进行冗余设计，适配多数工业流体输送管路的压力等级。

安装边界方面，喷嘴尾部采用外螺纹连接结构，螺纹规格适配常规工业管路的通用接口，安装时需要预留的操作空间与同规格外螺纹接头一致，头部方形结构的外接圆尺寸小于中部拧转六角的对边尺寸，安装后不会因为头部结构突出影响周边部件的排布。喷嘴的进流端与出流端的轴线夹角经过多场景适配，能够满足多数侧装喷淋位的喷射角度要求，不需要额外调整喷嘴安装角度就能对准目标喷淋区域，减少现场安装调试的工作量。内部流道的所有转角位置都做了圆弧过渡处理，减少流体中的固体杂质在流道内滞留堵塞的概率，适配含有少量固体颗粒的循环水喷淋工况，延长喷嘴的连续工作周期，降低日常维护的频次。
